R-216(G)
R-216(IN)
R-216(W)
R-216(Y)
FONCTIONS DES COMPOSANTS IMPORTANTS
MECANISME D'OUVERTURE DE PORTE

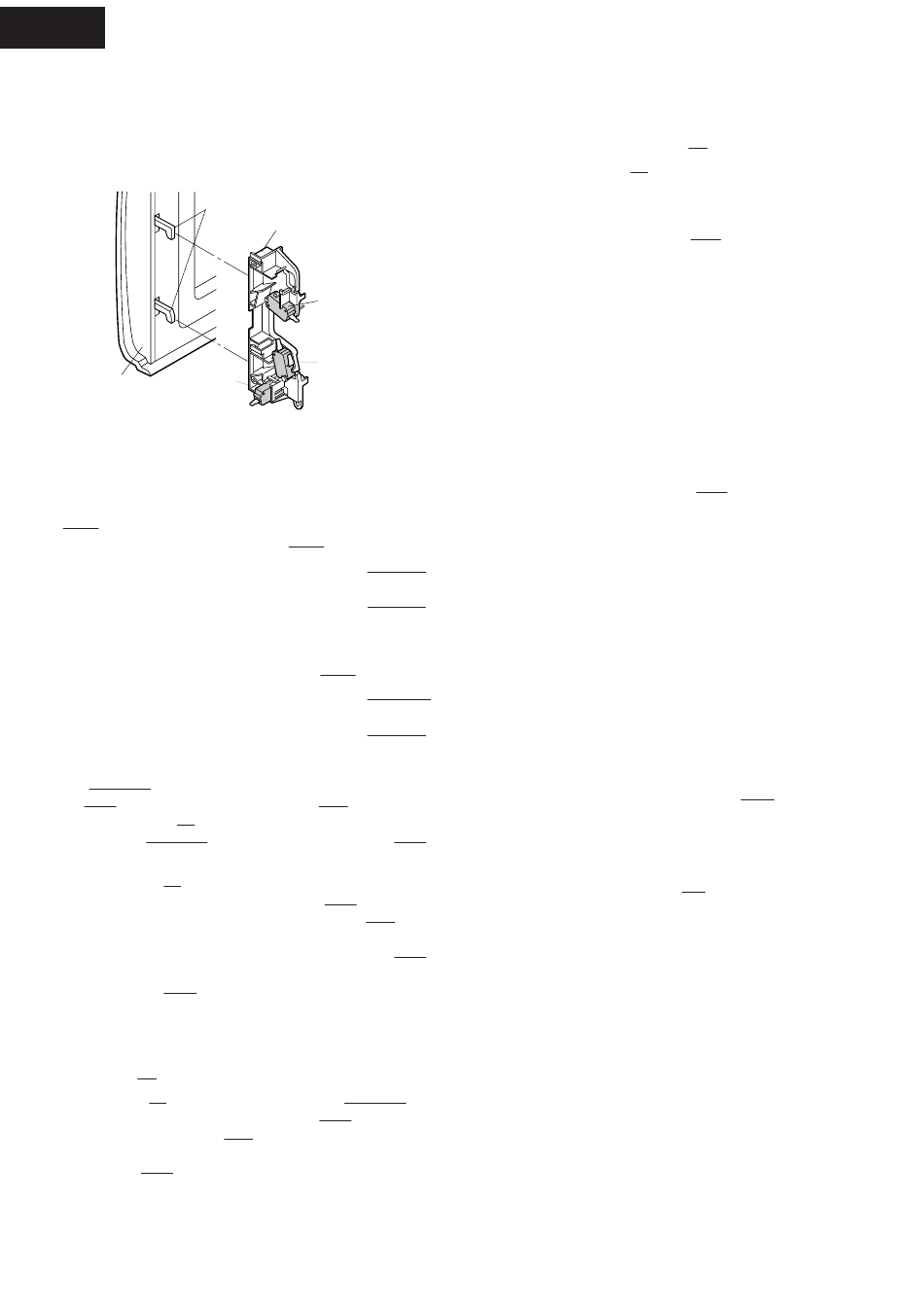

La porte s'ouvre en tirant dessus, voir Figure D-1.
Têtes des loquets
Porte
SW1 : Commu-
tateur du
loquet de
contrôle
Figure D-1. Mécanisme d'ouverture de porte
COMMUTATEUR DU LOQUET DE CONTROLE
EME
SW1 ET 2
COMMUTATEUR DE CONTROLE DU
RELAIS DE VERROUILLAGE SW3
1. Lorsque la porte du four est fermée, les contacts (COM-NO)
doivent être fermés.
2. Lorsque la porte du four est ouverte, les contacts (COM-NO)
doivent être ouverts.
COMMUTATEUR DE CONTROLE SW2
1. Lorsque la porte du four est fermée, les contacts (COM-NO)
doivent être ouverts.
2. Lorsque la porte du four est ouverte les contacts (COM-NO)
doivent être fermés.
3. Si la porte du four est ouverte et que les contacts
(COM-NO) du commutateur du loquet de contrôle
ème
SW1 et le 2
relais de verrouillage RY2 ne s'ouvrent
pas, le fusible F1 saute en fermant simultanément les
contacts (COM-NC) du commutateur de contrôle SW2.
ATTENTION : AVANT DE REMPLACER UN FUSIBLE
F1 TESTER LE COMMUTATEUR DU LO-
QUET DE CONTROLE SW1, LE 2EME
RELAIS DE VERROUILLAGE RY2, 2
COMMUTATEUR DU RELAIS DE
CONTROLE DU VERROUILLAGE SW3,
ET LE COMMUTATEUR DE CONTROLE
SW2 POUR UN FONCTIONNEMENT
APPROPRIE. (SE REPORTER AU
CHAPITRE "PROCEDURE DE TEST".)
FUSIBLE F1
1. Le fusible F1 saute lorsque les contacts (COM-NO) du
commutateur du loquet de contrôle SW1 et le 2ème
relais de verrouillage RY2 restent fermés alors que la
porte du four est ouverte et lorsque le commutateur de
contrôle SW2 se ferme.
2. Si le faisceau de câble H.T. ou des composants électri-
ques sont court-circuités, ce fusible F1 saute pour empê-
cher une décharge électrique ou un risque d'incendie.
Crochet du loquet.
SW3 :
ème
2
commutateur
de contrôle du relais
de verrouillage
SW2 :
Commutateur
de contrôle
EME
6
FUSIBLE A HAUTE TENSION F2
Ce fusible à haute tension F2 saute lorsque le redresseur
haute tension ou le magnétron sont court-circuités.
COUPE-CIRCUIT THERMIQUE TC2 125
Le coupe-circuit thermique situé tout en haut de la cavité
du four est conçu pour éviter des dégâts du four si la nour-
riture placée dedans risque de prendre feu à cause d'une
surchauffe, provoquée par un réglage inadapté du temps
de cuisson ou une défaillance de l'unité de commande.
Lors d'un fonctionnement normal, le coupe-circuit thermi-
que reste fermé. Cependant, lorsque des températures
anormalement élevées sont atteintes dans la cavité du
four, le coupe circuit thermique va s'ouvrir à 125°C, ce qui
va éteindre le four. Le coupe-circuit thermique défectueux
doit être remplacé par un nouveau.
COUPE-CIRCUIT THERMIQUE TC1 95
(MAGNETRON)
Le coupe-circuit thermique situé tout en haut de la cavité du
four est conçu pour éviter d'endommager le magnétron si
une condition de surchauffe se développe dans le tuyau,
à cause d'une défaillance du ventillateur de refroidissement,
d'une obstruction du guide d'air, d'une arrivée d'air sale ou
bloquée, etc.
Lors d'un fonctionnement normal, le coupe-circuit thermique
reste fermé. Cependant, lorsque des températures
anormalement élevées sont atteintes dans le magnétron,
le coupe circuit thermique va s'ouvrir à 95°C, ce qui va
éteindre le four. Lorsque le magnétron a refroidi jusqu'à
75°C, le coupe-circuit thermique se ferme et le cycle de
cuisson recommence.
MOTEUR DU PLATEAU TOURNANT TTM
Le moteur du plateau tournant entraîne le support du tourni-
quet qui fait tourner le plateau tournant.
MOTEUR DU VENTILATEUR FM
Le moteur du ventilateur entraîne une lame qui attire l'air
frais de l'extérieur. Cet air frais est dirigé à travers les
moulinets d'air qui entourent le magnétron et refroidit le
magnétron. Cet air est envoyé à travers la cavité du four
pour éliminer la vapeur et les vapeurs dégagées par les
aliments chauffés. Il est ensuite évacué à travers les
bouches d'aération de la cavité du four.
FILTRE ANTI-PARASITES
L'ensemble filtre anti-parasites empêche les parasites de
fréquence radio qui pourraient refouler dans le circuit
électrique.
°
C (FOUR)
°
C
