FONCTIONS DES COMPOSANTS IMPORTANTS
MECANISME D'OUVERTURE DE PORTE
La porte peut être ouverte en tirant dessus.
Porte

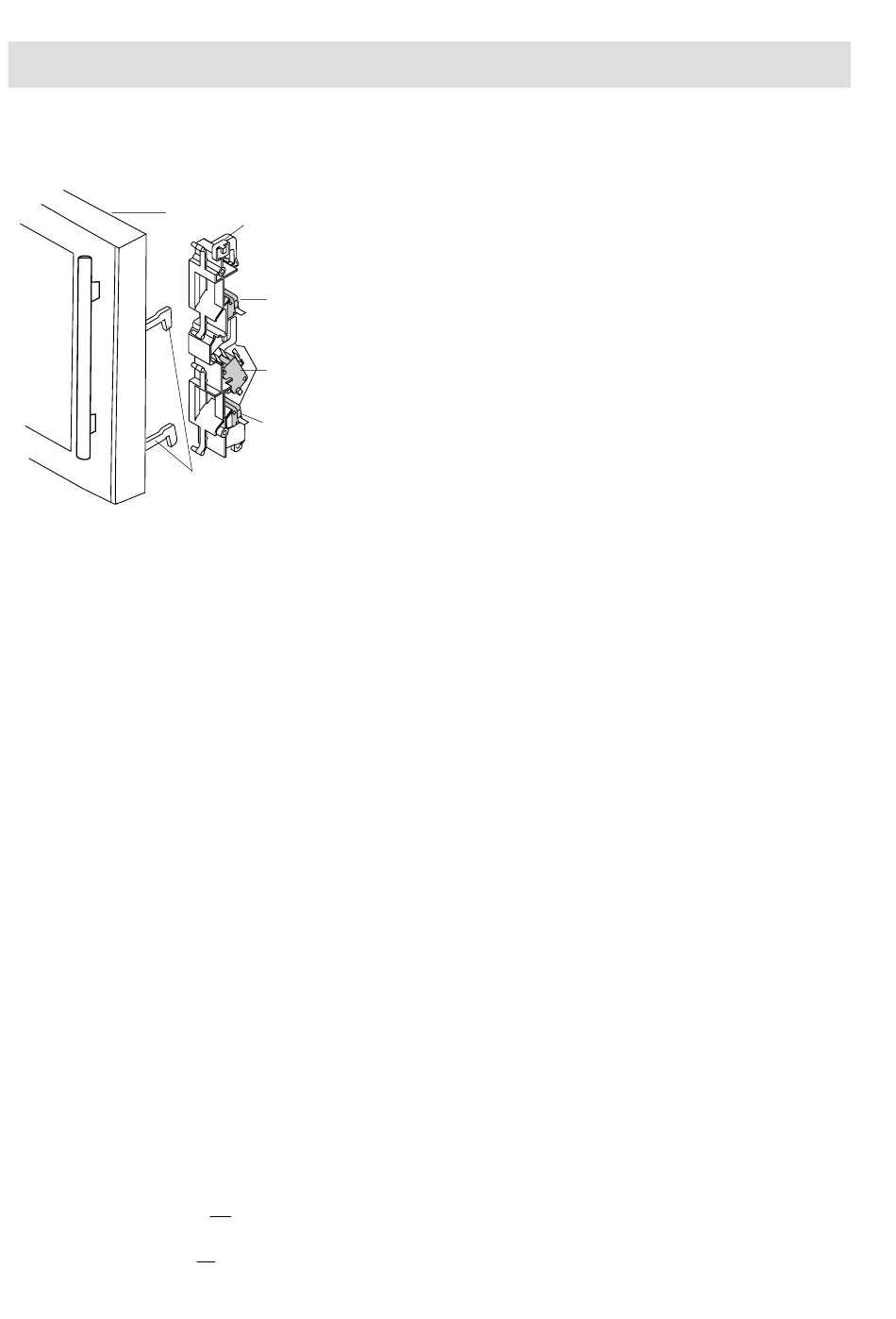

Figure D-1. Mecanisme d'ouverture de porte
LE COMMUTATEUR DU LOQUET DE CONTROLE
(SW1)
1. Lorsque la porte du four est fermée, les contacts (COM-NO)
doivent être fermés.
2. Lorsque la porte du four est ouverte, les contacts (COM-NO)
doivent être ouverts.
COMMUTATEUR DE CONTROLE (SW2)
1. Lorsque la porte du four est ouverte les contacts (COM-NC)
doivent être fermés.
2. Lorsque la porte du four est ouverte les contacts (COM-NC)
doivent être fermés.
3. Si la porte est ouverte et les contacts (COM-NO) du com-
mutateur de loquet de contrôle (SW1) ne s'ouvrent pas,
le fusible F8A saute au moment de la fermeture des
contacts (COM-NC) du commutateur de contrôle (SW2).
COMMUTATEUR D'ARRET (SW3)
1. Lorsque la porte du four est fermée, les contacts (COM-NO)
doivent être fermés.
2. Lorsque la porte du four est ouverte, les contacts (COM-NO)
doivent être ouverts.
ATTENTION : AVANT DE REMPLACER UN FUSIBLE
AYANT SAUTE (F1), TESTER LE BON
FONCTIONNEMENT DU COMMUTATEUR
DE LOQUET DE CONTROLE (SW1) ET LE
COMMUTATEUR DE CONTROLE (SW2).
(SE REPORTER AU CHAPITRE "PROCE-
DURE DE TEST".)
FUSIBLE SPECIAL 20A F1
Si le faisceau de câbles ou les composants électriques sont
court-circuités, ce fusible F1 saute pour empêcher une
décharge électrique ou un incendie.
Crochet du loquet
SW3 : Commutateur
d'arrêt
SW2 : Commutateur
de commande
SW1 : Commutateur
du loquet de contrôle
Crochet du loquet
R-61FBST/R-62FBST - 8
FUSIBLE F2
1. Le fusible F2 sautera également si un des composants
suivants est court-circuité : Redresseur H.T., faisceau de
câbles H.T., condensateur H.T., magnétron ou enrou-
lement secondaire du transformateur haute tension.
2. Si le faisceau de câbles ou des composants électriques
sont court-circuités, le fusible F2 saute pour éviter un
choc électrique ou un risque d'incendie.
COUPE-CIRCUIT THERMIQUE 145
(FOUR)
Le coupe-circuit thermique situé tout en haut de la cavité du
four est conçu pour éviter des dégâts du four si la nourriture
placée dedans risque de prendre feu à cause d'une surchauffe,
provoquée par un réglage inadapté du temps de cuisson ou
une défaillance de l'unité de commande. Lors d'un fonction-
nement normal, le coupe-circuit thermique du four reste
fermé. Cependant, si des températures anormalement hautes
sont atteintes dans la cavité du four, le coupe-circuit thermique
s'ouvrira à 145 °C, ce qui entraînera une coupure du four.
Une fois la température du coupe-circuit passée à moins de
115 °C, ses contacts retourneront à leur position d'origine
(fermés).
COUPE-CIRCUIT THERMIQUE 125
Ce coupe-circuit thermique protège le magnétron contre la
surchauffe.
Si la température dépasse les 125 °C en raison de l'arrêt du
moteur du ventilateur ou si les ouïes de ventilation sont
bloquées, le coupe-circuit thermique TC02 s'ouvrira et
l'arrivée du courant vers le transformateur haute tension T
sera coupée et le magnétron MG sera arrêté. Le coupe-
circuit thermique défectueux doit être remplacé par un
nouveau.
MOTEUR DE PLATEAU TOURNANT
Le moteur du plateau tournant entraîne l'ensemble du tour-
niquet du plateau tournant pour faire tourner le plateau.
MOTEUR DU VENTILATEUR
Le moteur du ventilateur entraîne une lame qui attire l'air frais
de l'extérieur. Cet air frais est dirigé à travers les moulinets d'air
qui entourent le magnétron et refroidit le magnétron. Cet air
passe à travers la cavité du four et sert à évacuer la vapeur et
les odeurs produites par la cuisson des aliments. Il est ensuite
évacué par les conduites d'aération situées à l'arrière du four.
FILTRE ANTI-PARASITES
L'ensemble filtre antiparasites empêche les parasites de fré-
quence radio qui pourraient refouler dans le circuit électrique.
°
C TC01
°
C TC02 (MG)
