ORDRE DES OPERATIONS
CONDITION DE CUISSON AU GRIL
Dans ce mode, l'aliment est cuit par l'énergie de l'élément
chauffant du gril. Programmer le temps de cuisson désiré
et le mode de gril à l'aide de la touche mode et du bouton
rotatif. Lorsque la touche de MISE EN MARCHE est
enfoncée, les opérations suivantes ont lieu:
Figure 0-3 page 27
1. Les relais RY1 et RY2 sont amorcés.
2. Les chiffres de l'affichage numérique commencent le
compte à rebours à zéro.
3. Ensuite, les éléments chauffants du gril, le moteur de
plateau tournant, la lampe de four et le moteur de
ventilateur sont amorcés.
4. Maintenant, l'aliment est roussi par les éléments
chauffants du gril.
5. A la fin du temps de cuisson sélectionné, un signal
sonore est entendu et les contacts des relais sont
ouverts, puis les éléments activés dans l'item 4 sont
désactivés.
CONDITION DE CUISSON COMBINEE
Dans ce mode, l'aliment est cuit simultanément par
l'énergie des micro-ondes et l'énergie des éléments chauffants
du gril.
Figure 0-4 page 27
FONCTIONS DES COMPOSANTS IMPORTANTS

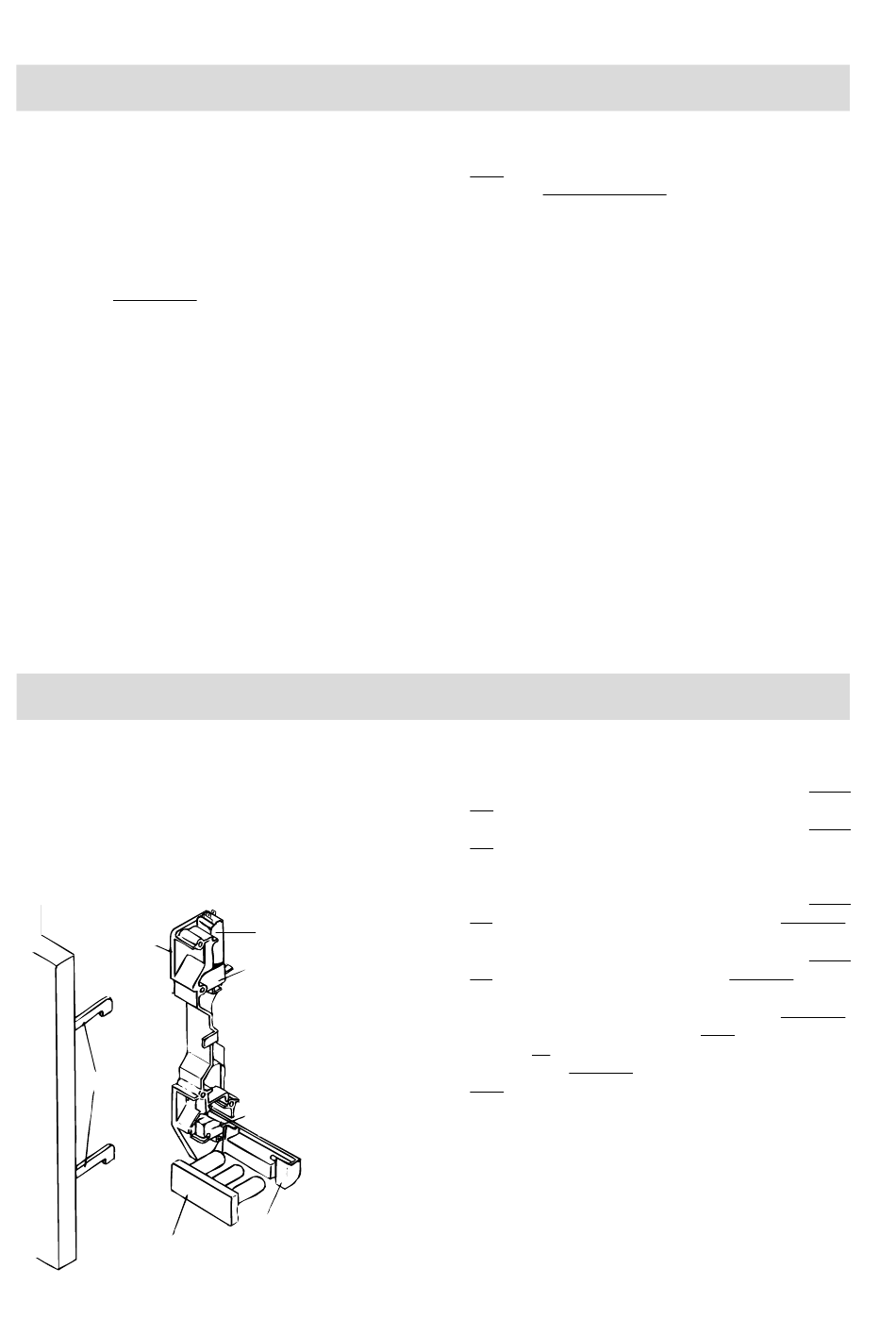

MECANISME D'OUVERTURE DE PORTE
La porte peut être ouverte en enfonçant la touche d'ouverture
de porte du panneau des touches de commande. Lorsque la
touche d'ouverture de porte est enfoncée, le levier de cuisson
se déplace vers le haut, actionnant la tête du loquet. La tête
du loquet est déplacée vers le haut, et dégagée du crochet
de loquet. Maintenant la porte peut être ouverte.
DOOR
PORTE
CROCHET
DE LOQUET
LATCH HOOK
TETES
LATCH
DE LOQUET
HEADS
DOOR OPEN BUTTON
TOUCHE D'OUVERTURE
DE LA PORTE
Figure D-1. Mécanisme d'ouverture de porte
COMMUTATEUR
MONITOR
DE CONTROLE (SW2)
SWITCH (SW2)
COMMUTATEUR
MONITORED
DU LOQUET DE
LATCH
CONTROLE (SW1)
SWITCH (SW1)
STOP
COMMUTATEUR
SWITCH
D' ARRET (SW3)
(SW3)
OPEN LEVER
LEVIER
D'OUVERTURE
R-733 -
1. Les contacts du commutateur de loquet de contrôle
SW1 sont fermés.
2. Les relais RY1, RY2 et RY3 sont amorcés.
3. Les chiffres de l'affichage numérique commencent le
compte à rebours à zéro.
4. Ensuite, les composants suivants sont enclenchés.
Transformateur de puissance
Magnétron
Condensateur H.T.
Redresseur H.T.
5. Maintenant l'aliment est cuit simultanément par les
micro-ondes et l'énergie des éléments chauffants du gril.
6. Après la fin de la durée de cuisson sélectionnée, la
minuterie retentit et les contacts de la minuterie sont
ouverts, ensuite les composants activés selon l'item 4
sont désactivés.
7. Lors d'une cuisson en mode combiné, la puissance des
micro-ondes est limitée à 70% (via le C.I.).
Programme de cuisson automatique (AUTO COOK)
Continuer à effleurer la touche AUTO COOK jusqu'à ce que
le programme de cuisson désiré apparaisse sur l'affichage.
Ensuite, à l'aide du bouton ROTATIF, entrer le poids et
effleurer la touche MISE EN MARCHE. Les modes de
cuisson et le temps de cuisson sont automatiquement
mémorisés et sélectionnés sur base des programmes.
COMMUTATEUR DU LOQUET DE CONTROLE SW1
COMMUTATEUR D'ARRET SW3
1. Lorsque la porte du four est fermée, les contacts (COM-
NO) doivent être fermés.
2. Lorsque la porte du four est ouverte, les contacts (COM-
NO) doivent être ouverts.
COMMUTATEUR DE CONTROLE SW2
1. Lorsque la porte du four est fermée, les contacts (COM-
NC) doivent être ouverts et les contacts (COM-NO)
doivent être fermés.
2. Lorsque la porte du four est ouverte, les contacts (COM-
NC) doivent être fermés et les contacts (COM-NO) doivent
être fermés.
3. Si la porte du four est ouverte et les contacts (COM-NO)
du commutateur de premier loquet SW1 ne s'ouvrent pas,
le fusible F1 F8A saute immédiatement après avoir fermé
les contacts (COM-NC) du commutateur de contrôle
SW2.
ATTENTION: AVANT DE REMPLACER UN FUSIBLE
GRILLE
FONCTIONNEMENT
COMMUTATEUR
CONTROLE SW1 ET DU COMMUTATEUR
DE CONTROLE SW2. (SE REPORTER AU
CHAPITRE "PROCEDURE DE TEST".)
6
Eléments chauffants du gril
Moteur du plateau tournant
Moteur du ventilateur
Lampe du four
F1
F8
VERIFIER
CORRECT
DE
LOQUET
LE
DU
DE
