R-208(IN)
R-208(W)
FONCTIONS DES COMPOSANTS IMPORTANTS
MECANISME D'OUVERTURE DE PORTE
La porte s'ouvre en appuyant sur le bouton d'ouverture sur
le panneau de commande, voir Figure D-1.
Lorsque l'on appuie sur le bouton d'ouverture, le bouton
d'ouverture pousse vers le haut le levier du commutateur
et le levier du commutateur pousse la tête du loquet. Les
têtes du loquet sont déplacées vers le haut, et dégagées
du crochet de loquet. Alors, la porte s'ouvre.
Têtes des loquets
Porte
Levier du
commutateur

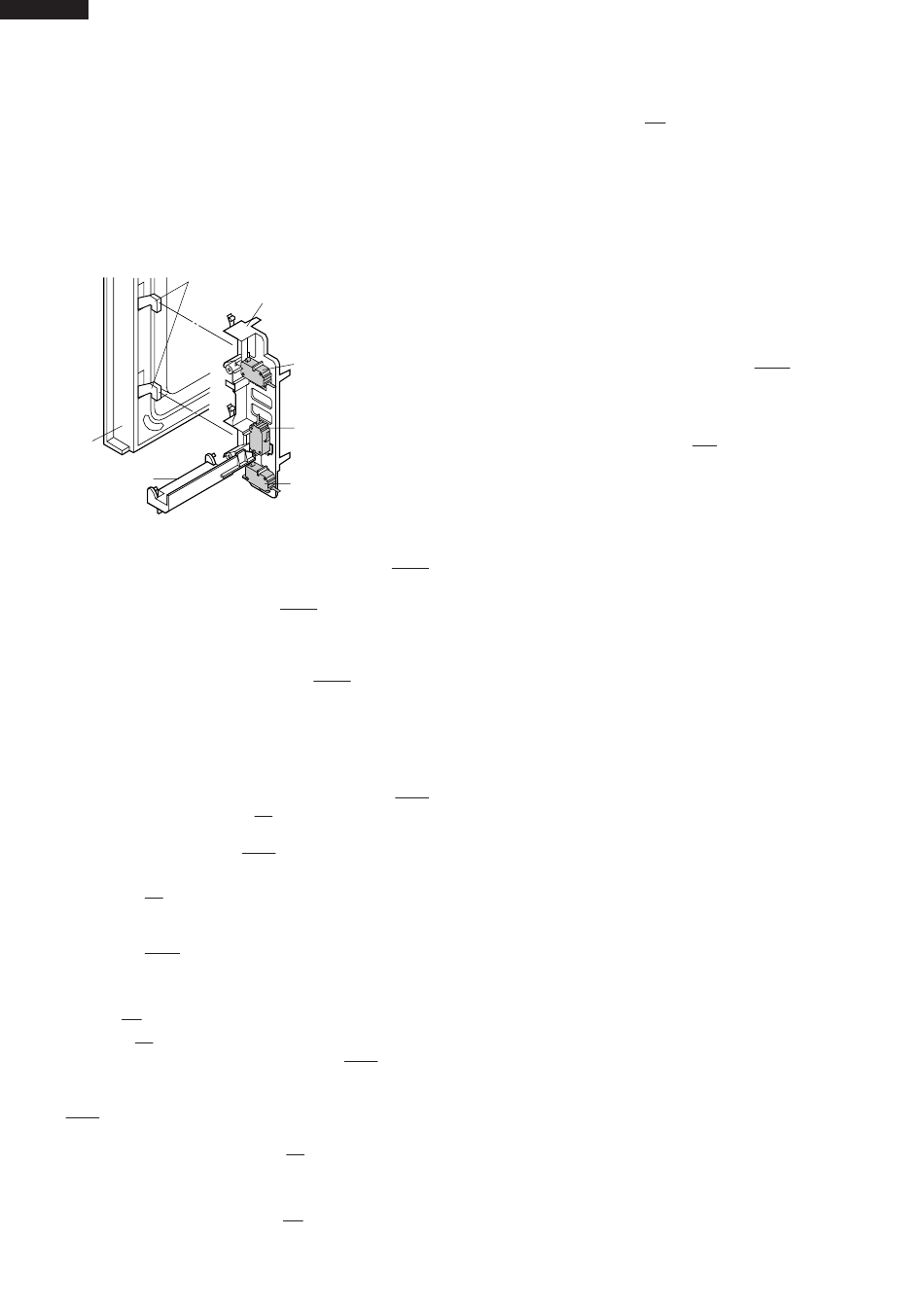

Figure D-1. Mécanisme d'ouverture de porte
1ER COMMUTATEUR DE VERRO UILLAGE SW1
ET 2ème COMMUTATEUR DE CONTROLE DU
RELAIS DE VERROUILLAGE SW3
1. Lorsque la porte du four est fermée, les contacts
(COM-NO) doivent être fermés.
COMMUTATEUR DE CONTROLE SW2
1. Lorsque la porte du four est fermée, les contacts
(COM-NC) doivent être ouverts.
2. Lorsque la porte du four est ouverte les contacts
(COM-NC) doivent être fermés.
3. Si la porte du four est ouverte et que les contacts
(COM-NO) du 1er commutateur de verrouillage SW1
ne s'ouvrent pas, le fusible F1 T6.3A saute immédia-
tement après avoir fermé les contacts (COM-NC) du
commutateur de contrôle SW2.
ATTENTION : AVANT DE REMPLACER UN FUSIBLE
F1 QUI A SAUTE TESER LE 1ER COM-
MUTATEUR DU VERROUILLAGE (SW1),
ET LE COMMUTATEUR DE CONTROLE
SW2 POUR UN FONCTIONNEMENT
APPROPRIE. (SE REPORTER AU
CHAPITRE "PROCEDURE DE TEST".)
FUSIBLE F1
1. Le fusible F1 T6.3A saute lorsque les contacts (COM-
NO) du 1er commutateur de verrouillage SW1 restent
fermés lorsque la porte du four est ouverte et lorsque
les contacts (COM-NC) du commutateur de contrôle
SW2 sont fermés.
2. Si le faisceau de câble ou des composants électriques
sont court-circuités, ce fusible F1 T6.3A fond pour
empêcher une décharge électrique ou un risque
d'incendie.
FUSIBLE A HAUTE TENSION F2
Ce fusible à haute tension fond lorsque le redresseur
haute tension ou le magnétron sont court-circuités.
Crochet du loquet
SW3 :
2ème commutateur
de contrôle du relais
de verrouillage
SW2 :
Commutateur
de contrôle
SW1 :
1er Commutateur
de verrouillage
FUSIBLE THERMIQUE TF
Le fusible thermique, situé sur le dessus de la cavité du
four, est conçu pour éviter que le four ne puisse être
endommagé par le feu. Si la nourriture est trop cuite, soit
à cause d'une erreur de temps de cuisson soit à cause
d'une défaillance de l'unité de commande, le fusible
thermique s'ouvre.
Lors d'un fonctionnement normal, le fusible thermique
reste fermé. Cependant, lorsque des températures
anormalement élevées sont atteintes dans la cavité du
four, le fusible thermique va s'ouvrir à 120°C, ce qui va
éteindre le four.
MOTEUR DU PLATEAU TOURNANT MPT
Le moteur du plateau tournant entraîne l'ensemble du
tourniquet du plateau tournant pour faire tourner le plateau.
MOTEUR DU VENTILATEUR FM
Le moteur du ventilateur entraîne une lame qui attire l'air
frais de l'extérieur. Cet air frais est dirigé à travers les
moulinets d'air qui entourent le magnétron et refroidit le
magnétron. Cet air est conduit dans la cavité du four afin
d'éliminer la buée et les vapeurs qui se dégagent des
aliments chauffés. Il est ensuite évacué à travers les
bouches d'aération à l'arrière de la cavité du four.
FILTRE ANTI-PARASITES
L'ensemble filtre antiparasites empêche les parasites de
fréquence radio qui pourraient refouler dans le circuit
électrique.
6
