14. Description des fonctions

14.1 Compt. de chaleur

Variante de pompe
TPE3, TPE3 D
TPE2, TPE2 D
Le compteur d'énergie calorifique est une fonction de surveillance
qui calcule la consommation d'énergie thermique dans une instal-
lation. L'estimation du débit intégrée nécessaire au calcul a une
imprécision de ± 10 % du débit maximal et 12,5 % de la hauteur
maximale. Les calculs se basent sur l'eau à une température de
20 °C. Par ailleurs, les mesures de température nécessaires au
calcul ont également une certaine imprécision en fonction du type
de capteur. C'est pourquoi, la valeur de l'énergie calorifique ne
peut pas être utilisée à des fins de facturation. Toutefois, la valeur
est parfaite à des fins d'optimisation, pour éviter les coûts éner-
gétiques excessifs causés par un déséquilibre dans l'installation.
Le compteur d'énergie calorifique nécessite un capteur de tempé-
rature supplémentaire dans la tuyauterie de départ ou de retour,
selon l'endroit où la pompe est montée.
kWh
t
F
t : Temp. tuyauterie départ
F
t : Temp. tuyauterie retour
R

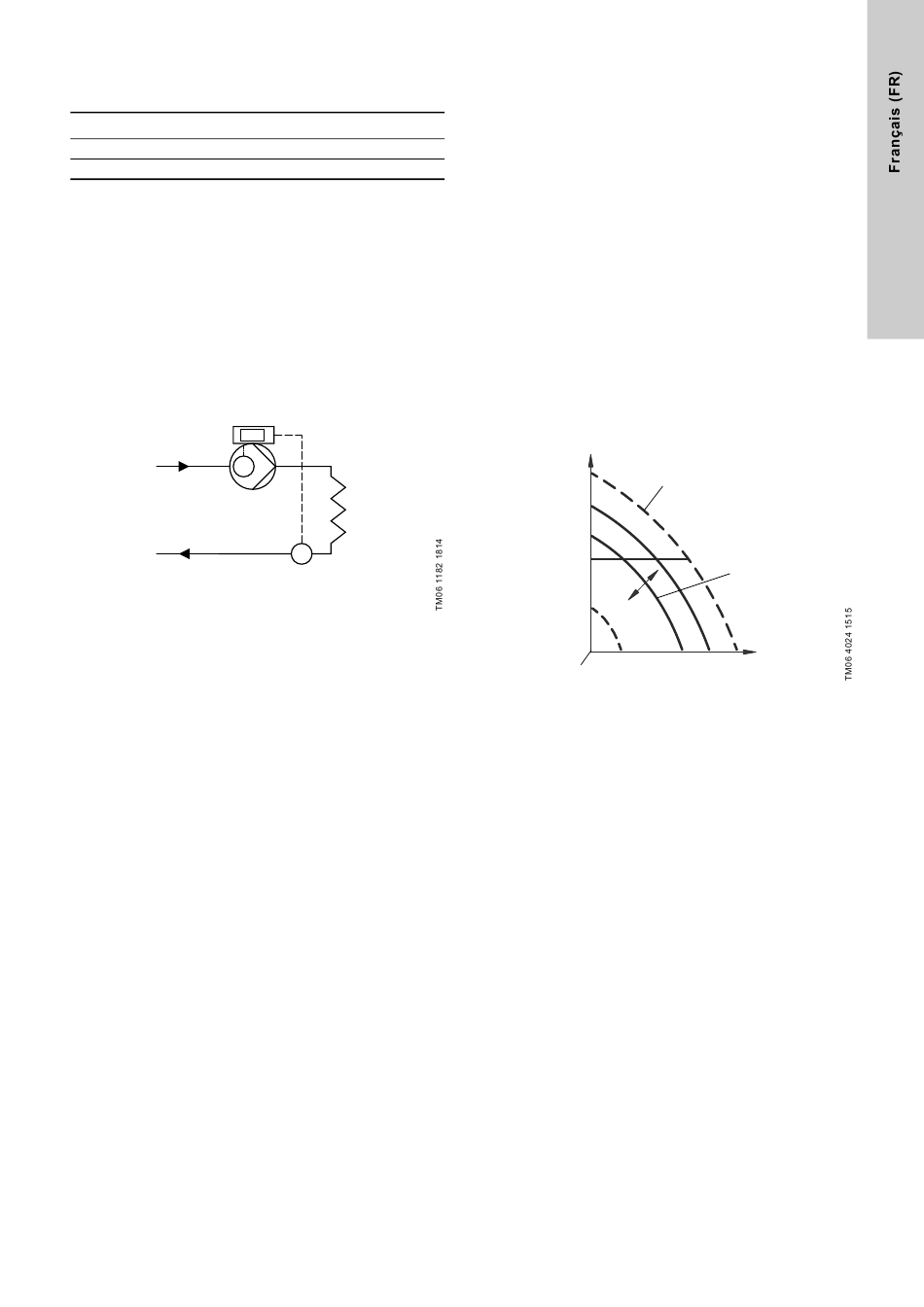

Fig. 34 Exemple : pompe installée dans la tuyauterie de
départ et capteur de température supplémentaire ins-
tallé sur la tuyauterie de retour

14.2 Point de consigne

Vous pouvez modifier le point de consigne pour tous les modes
de régulation, sauf AUTO
ADAPT
sous-menu lorsque vous avez sélectionné le mode de régulation
souhaité. Voir paragraphe
14.5 Mode
Réglage par défaut
Voir paragraphe
31. Réglages par
Compt. de chaleur
●
-
t
R
et FLOW , dans ce
ADAPT
régulation.
défaut.

14.3 Mode fct

Modes de fonctionnement possibles :
• Normal
La pompe tourne en fonction du mode de régulation sélec-
tionné.
• Arrêt
La pompe s'arrête.
• Min.
Il est possible d'utiliser le mode courbe mini dans les périodes
réclamant un débit minimum.
Ce mode de fonctionnement convient, par exemple, au régime
de nuit manuel si "Réduction nuit auto" n'est pas requis.
• Max.
Il est possible d'utiliser le mode courbe maxi lors des périodes
réclamant un débit maximum.
Ce mode de fonctionnement convient par exemple aux instal-
lations avec priorité eau chaude.
• Manuel
La pompe fonctionne à une vitesse réglée manuellement. En
mode "Manuel", le point de consigne via le bus est remplacé.
Voir paragraphe
14.4 Vitesse manuelle
Tous les modes de fonctionnement sont illustrés dans la figure
ci-dessous.
H H
Normal
Normal
Min.
Arrêt
Fig. 35 Modes de fonctionnement
Réglage par défaut
Voir paragraphe
31. Réglages par
14.4 Vitesse manuelle réglée
Ce menu est seulement disponible dans le panneau de com-
mande avancé. Avec Grundfos GO, vous définissez la vitesse via
le menu "Point de consigne".
Vous pouvez définir la vitesse de la pompe en % de la vitesse
maxi. Lorsque le mode de fonctionnement est réglé sur "Manuel",
la pompe tourne à la vitesse définie.
Réglage par défaut
Voir paragraphe
31. Réglages par
réglée.
Max.
Manuel
Q Q
défaut.
défaut.
