Manuel de l'utilisateur du BD MAX™ System
3.5
Connexions externes
Les ports USB sont situés en bas à gauche de l'instrument.
Le port USB carré (type B) est situé sur le côté gauche du panneau E/S. Il permet de connecter
l'ordinateur tout-en-un à l'instrument.
Les 3 autres ports USB (type A) permettent de connecter des périphériques système (clavier, souris et
lecteur manuel de code à barres). Des dispositifs périphériques peuvent également être connectés
aux ports USB de l'ordinateur tout-en-un. Il est également possible d'insérer une clé USB pour le
téléchargement des résultats ou les journaux d'erreurs. Les 3 ports USB de type A sont situés sur le
côté droit du panneau E/S.
Voir la figure 3-8.
3.6
Outil de CQ de la température (thermique)
Il est possible d'acheter (en option) un kit d'outils de contrôle qualité (CQ) de la température pour
faciliter la vérification manuelle de la température pendant le contrôle qualité du bloc chauffant de
préchauffage. Le kit se compose de deux adaptateurs qui se positionnent dans les puits du bloc
chauffant, d'une sonde de température à placer dans l'adaptateur et d'un thermomètre à main
numérique qui affiche les mesures.
Voir les figures 3-9 – 3-10 ci-dessous à titre de référence.
Avant d'utiliser l'outil thermique, vérifier que l'outil est à température ambiante. Placer l'extrémité métallique
de l'adaptateur dans le puits du bloc chauffant de préchauffage. Connecter la sonde de température
au thermomètre. Éviter tout contact avec l'embout métallique de la sonde pour ne pas fausser
l'exactitude des mesures. Enfoncer jusqu'au bout la sonde dans le puits D1, puis lancer la procédure
de contrôle qualité, comme indiqué à la section 4.8.3. Ne pas commencer à enregistrer des mesures
tant que le message indiquant que l'étape de chauffage du contrôle qualité est terminée n'apparaît pas
à l'écran.
52

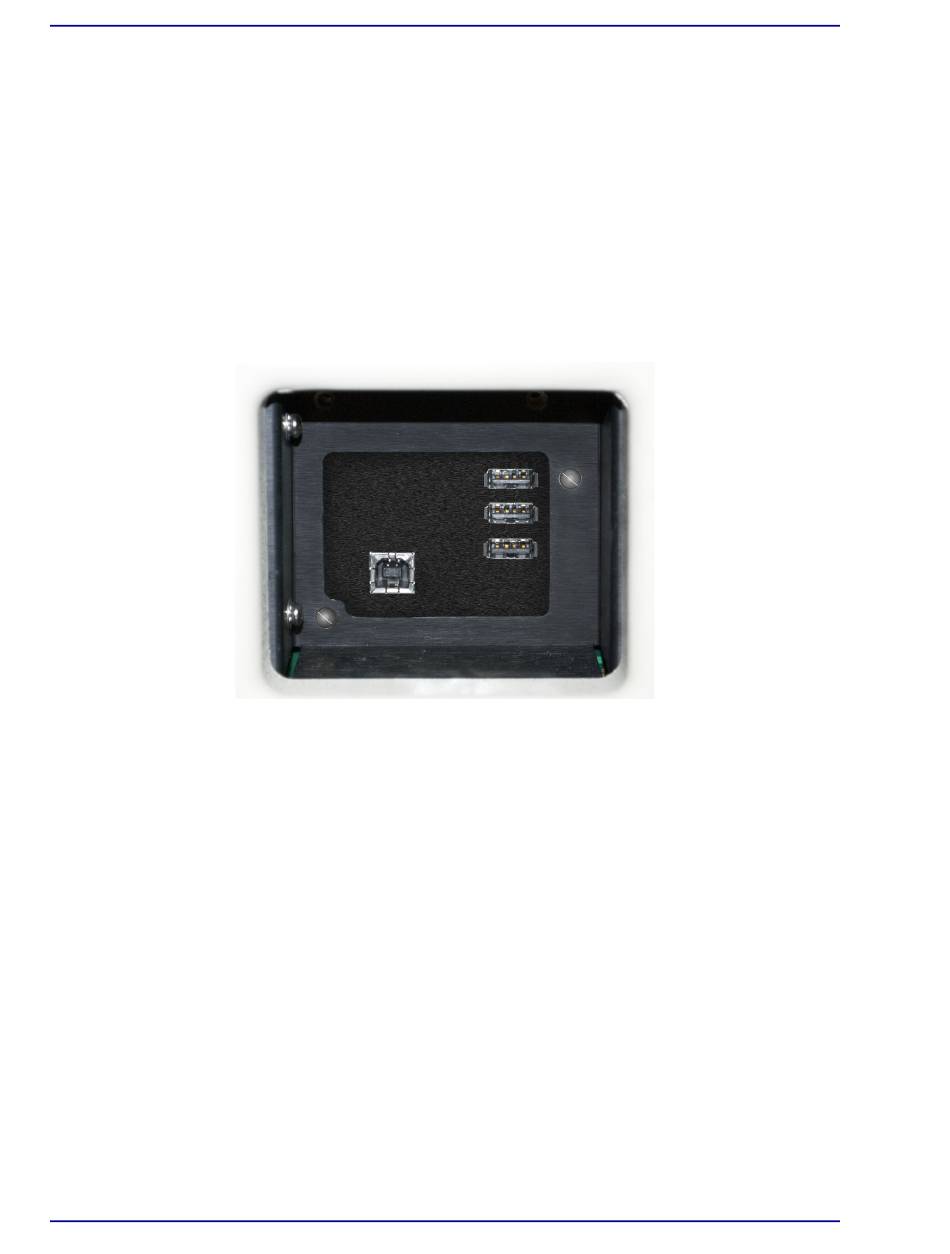

Figure 3-8 – Connexions externes (panneau E/S)
Port USB de type B à gauche ; ports USB de type A (3) à droite.
