APPENDIX F - INSTALLATIONS HYDRAULIQUES DE PRINCIPE

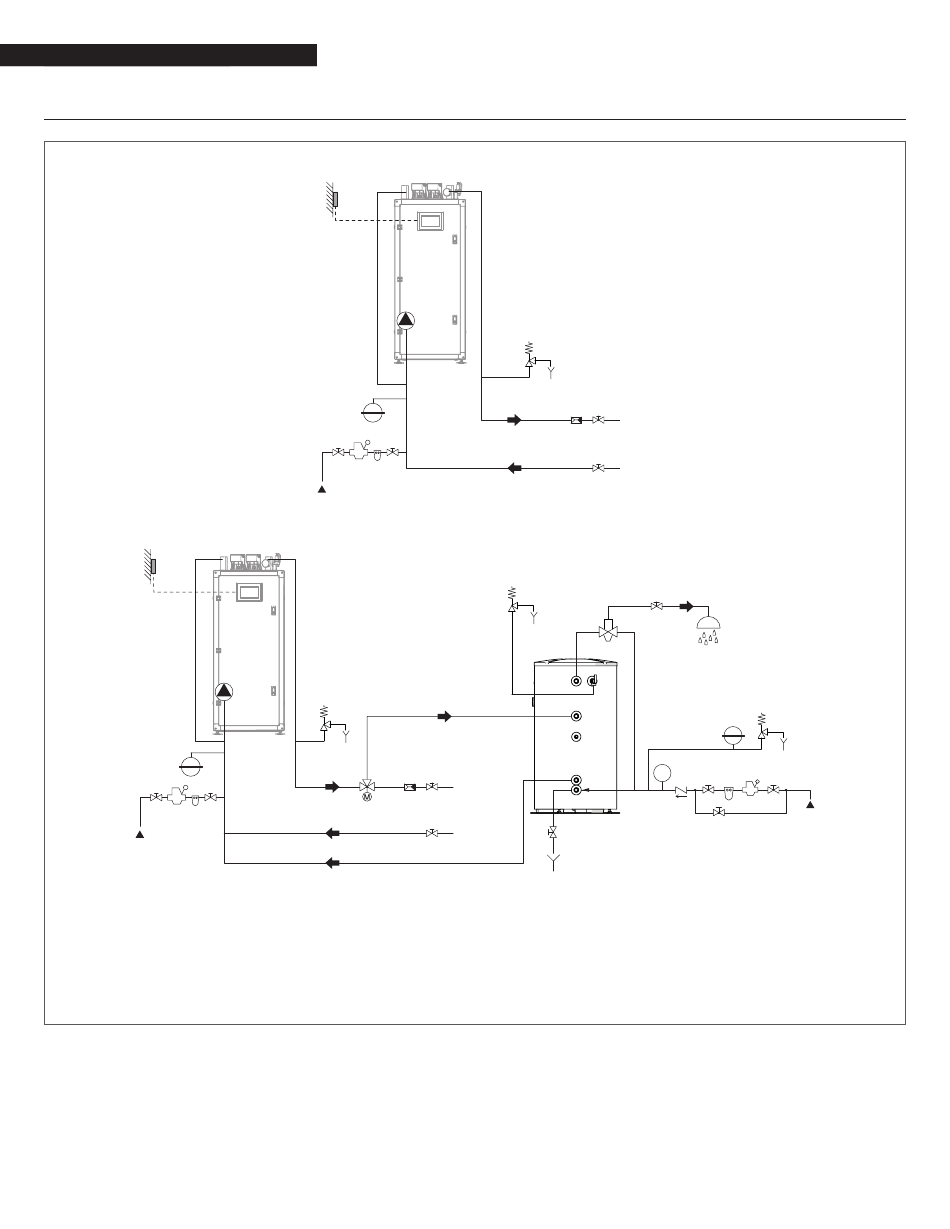

Schéma 1 : circuit avec un module thermique connecté directement au système de chauffage (vérifier si la hauteur manomé-
trique de la pompe est suffisante pour garantir une circulation adéquate)
Schéma 2 : circuit avec un module thermique connecté directement au système de chauffage et au réservoir d'ECS (vérifier si la
hauteur manométrique de la pompe est suffisante pour garantir une circulation adéquate)
OS
4
1
8 7
EAF
1 Vannes d'arrêt
2 Clapet anti-retour
3 Vanne mélangeuse anti-brûlure
4 Vase d'expansion
5 Soupape de sécurité
6 Évacuation
9
Le circuit sanitaire et le circuit de chauffage doivent être complétés par des réservoirs d'expansion d'une capacité adéquate et des
vannes de sécurité appropriées convenablement dimensionnées. La vidange des vannes de sécurité et des appareils doit être rac-
cordée à un système de collecte et d'évacuation approprié.
9
L'installateur est chargé de choisir et d'installer les composants. Il doit travailler selon les règles de la bonne technique et se confor-
mer à la législation en vigueur.
9
Les eaux d'alimentation/d'appoint particulières doivent être conditionnées au moyen de systèmes de traitement appropriés.
0
Il est interdit de faire fonctionner le module thermique et les
circulateurs sans eau.
OS
4
1
8 7
EAF
11
5
6
10
1
7
8
9
10 Vanne de dérivation
11
11
5
6
1
5
6
MI
2 1
1
RI
1
6
Filtre adoucisseur
Détendeur
Chauffe-eau
Circulateur
60 60
MI
1
2
RI
1
1
3
UAC
4
9
8
M 2
1 7
1
OS Sonde externe
MI Départ Installation haute
température
RI Retour Installation haute
température
EAF Entrée d'eau froide
UAC Sortie eau chaude
sanitaire
5
6
1
EAF
