Réglage de la tension de la
courroie du tablier de coupe
Réglage de la tension sur les tabliers
de coupe de 122 cm (36 po)
Périodicité des entretiens: Après les 8 premières heures de
fonctionnement—Vérifiez la tension de
la courroie du tablier de coupe.
Après les 25 premières heures de fonctionne-
ment—Vérifiez la tension de la courroie du tablier de
coupe.
Toutes les 50 heures—Vérifiez la tension de la courroie
du tablier de coupe.
Important: Le frein doit être réglé quand la tension de
la courroie ou la timonerie de frein est ajustée.
Important: La courroie doit être suffisamment tendue
pour ne pas glisser en présence de lourdes charges
pendant la tonte. Une courroie excessivement tendue
réduit la durée de vie du roulement d'axe, de la courroie
et de la poulie de tension.
La courroie doit être suffisamment tendue pour ne pas glisser
quand elle est soumise à de lourdes charges pendant la tonte.
Si la courroie est excessivement tendue, sa durée de vie et
celle du roulement d'axe sera diminuée.
1. Désengagez le levier de commande des lames (PDF) et
serrez les freins de stationnement.
2. Coupez le moteur et attendez l'arrêt complet de
toutes les pièces mobiles avant de quitter la position
d'utilisation.
3. Desserrez le contre-écrou sur le tendeur (Figure 52).
4. Tournez le tendeur vers l'arrière de la tondeuse pour
augmenter la tension sur la courroie. Tournez le
tendeur vers l'avant de la tondeuse pour réduire la
tension sur la courroie (Figure 52).
Remarque: Les filetages des boulons à œil à chaque
extrémité du tendeur doivent être engagés de 8 mm
(5/16 po) au minimum.
5. Engagez le levier de commande des lames (PDF) et
vérifiez la tension de la courroie. Réglez la courroie
jusqu'à ce que la tension soit correcte.
Remarque: La tension correcte de la courroie
du tablier de coupe se situe entre 44 à 67 Nm (10
à 15 pi-lb) avec une flèche de 13 mm (1/2 po) à
mi-chemin entre les poulies (Figure 52).

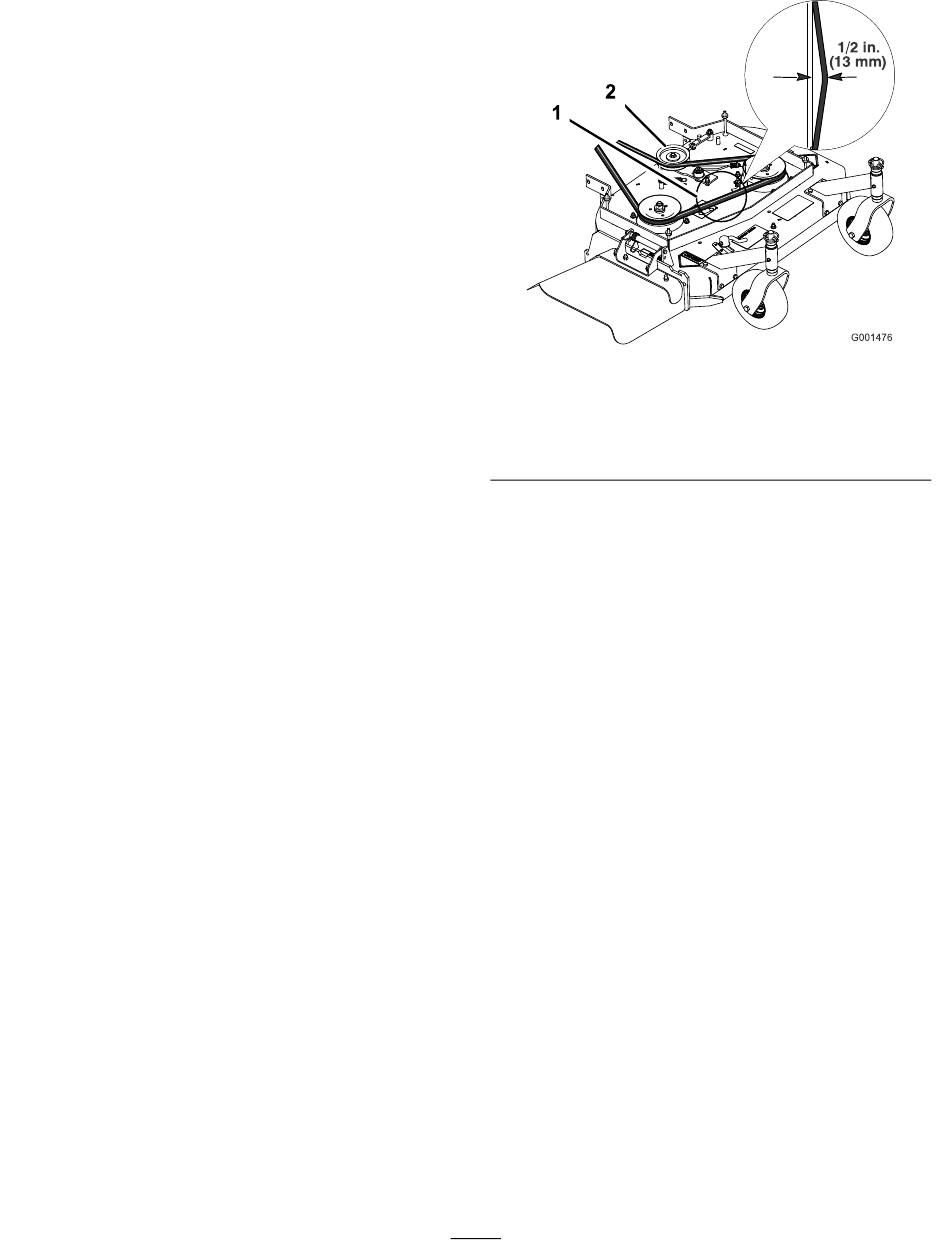

Tablier de coupe de 122 cm (36 pouces)
1. Courroie de tablier de
coupe avec flèche de
13 mm (1/2 po)
6. Desserrez le contre-écrou sur le tendeur.
7. Vérifiez le réglage du frein de lames; voir Réglage du
frein de lames.
Réglage de la tension sur les tabliers
de coupe de 122 cm (48 po)
Important: La courroie doit être suffisamment tendue
pour ne pas glisser en présence de lourdes charges
pendant la tonte. Une courroie excessivement tendue
réduit la durée de vie du roulement d'axe, de la courroie
et de la poulie de tension.
Important: Le frein doit être réglé quand la tension de
la courroie ou la timonerie de frein est ajustée.
1. Désengagez le levier de commande des lames (PDF) et
serrez les freins de stationnement.
2. Coupez le moteur et attendez l'arrêt complet de
toutes les pièces mobiles avant de quitter la position
d'utilisation.
3. Desserrez le contre-écrou sur le tendeur (Figure 54).
4. Tournez le tendeur vers l'arrière de la tondeuse pour
augmenter la tension sur la courroie. Tournez le
tendeur vers l'avant de la tondeuse pour réduire la
tension sur la courroie (Figure 54).
Remarque: La tension correcte de la courroie
du tablier de coupe se situe entre 44 à 67 Nm (10
à 15 pi-lb) avec une flèche de 13 mm (1/2 po) à
mi-chemin entre les poulies (Figure 53).
41
Figure 52
2. Poulie de tension
