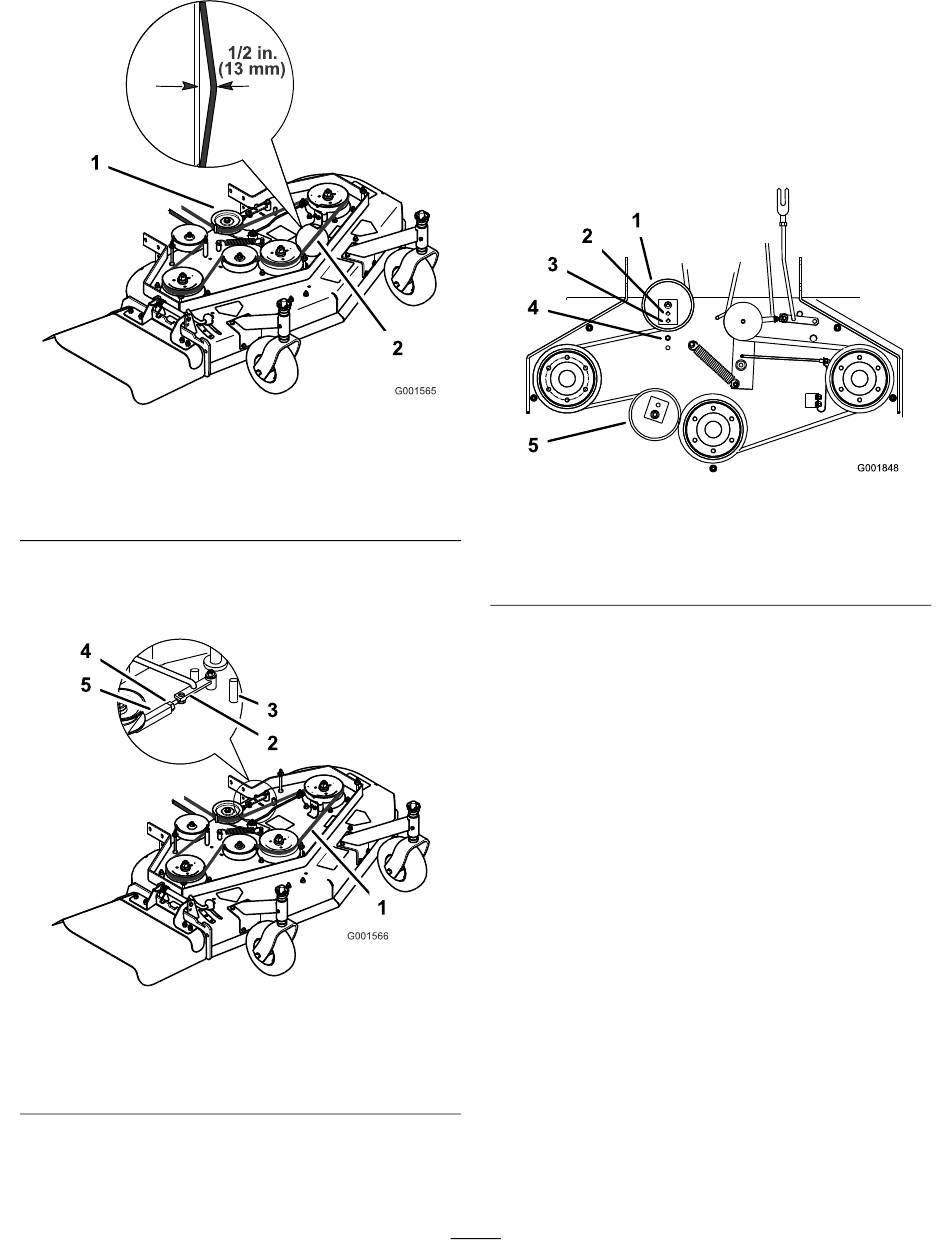

Figure 53
Tablier de coupe de 122 cm (48 pouces)
1. Poulie de tension
Remarque: Les filetages des boulons à œil à chaque
extrémité du tendeur doivent être engagés de 8 mm
(5/16 po) au minimum.
Figure 54
1. Flèche de 13 mm (1/2 po)
ici
2. Bras d'assistance
3. Butée avant
5. Engagez le levier de commande des lames (PDF) et
vérifiez la tension de la courroie.
2. Courroie de tablier de
coupe avec flèche de
13 mm (1/2 po)
4. Contre-écrou
5. Tendeur
6. S'il n'est plus possible de régler le tendeur et que la
courroie est encore détendue, il faut alors repositionner
la poulie de tension arrière dans le trou central ou avant
(Figure 55). Utilisez le trou qui donnera le réglage
correct.
7.
Lorsque la poulie de tension est déplacée, le guide
de courroie doit l'être également. Placez le guide de
courroie à la position avant (Figure 55).
1. Poulie de tension arrière
2. Trou central
3. Trou avant
8. Vérifiez que le guide de courroie sous le bâti du moteur
est réglé correctement (Figure 56).
Remarque: Le guide de courroie et la courroie
du tablier de coupe doivent être espacés de 19 mm
(3/4 po) quand la courroie est engagée (Figure 56).
Réglez la courroie du tablier de coupe au besoin. La
courroie désengagée ne doit pas traîner ni tomber de
la poulie quand les guides et la tension de la courroie
sont réglés correctement.
9. Vérifiez le réglage du frein de lames; voir Réglage du
frein de lames.
42
Figure 55
4. Guide de courroie en
position arrière
5. Poulie de tension avant
