4. Maintenez le boulon de lame et retirez l'écrou. Insérez
le boulon dans l'axe et changez les entretoises selon les
besoins (Figure 19).
1. Lame
2. Boulon de lame
3. Rondelle bombée
5. Posez le boulon, la rondelle bombée et la lame; ajoutez
des entretoises et fixez-les avec une rondelle mince et
un écrou (Figure 19).
6. Serrez le boulon de la lame à un couple de 101 à
108 Nm (75 à 80 pi-lb).
Réglage de la hauteur d'essieu
Réglez la position de l'essieu en fonction de la hauteur de
coupe sélectionnée.
1. Désengagez la PDF et tirez la commande d'accélérateur
en position arrêt.
2. Attendez l'arrêt de toutes les pièces mobiles avant de
quitter la position d'utilisation et serrez le frein de
stationnement.
3. Placez un cric sous le bâti du moteur, au centre et à
l'arrière. Soulevez l'arrière du bâti du moteur jusqu'à ce
qu'il soit possible de déposer les roues motrices.
4. Déposez les roues motrices.

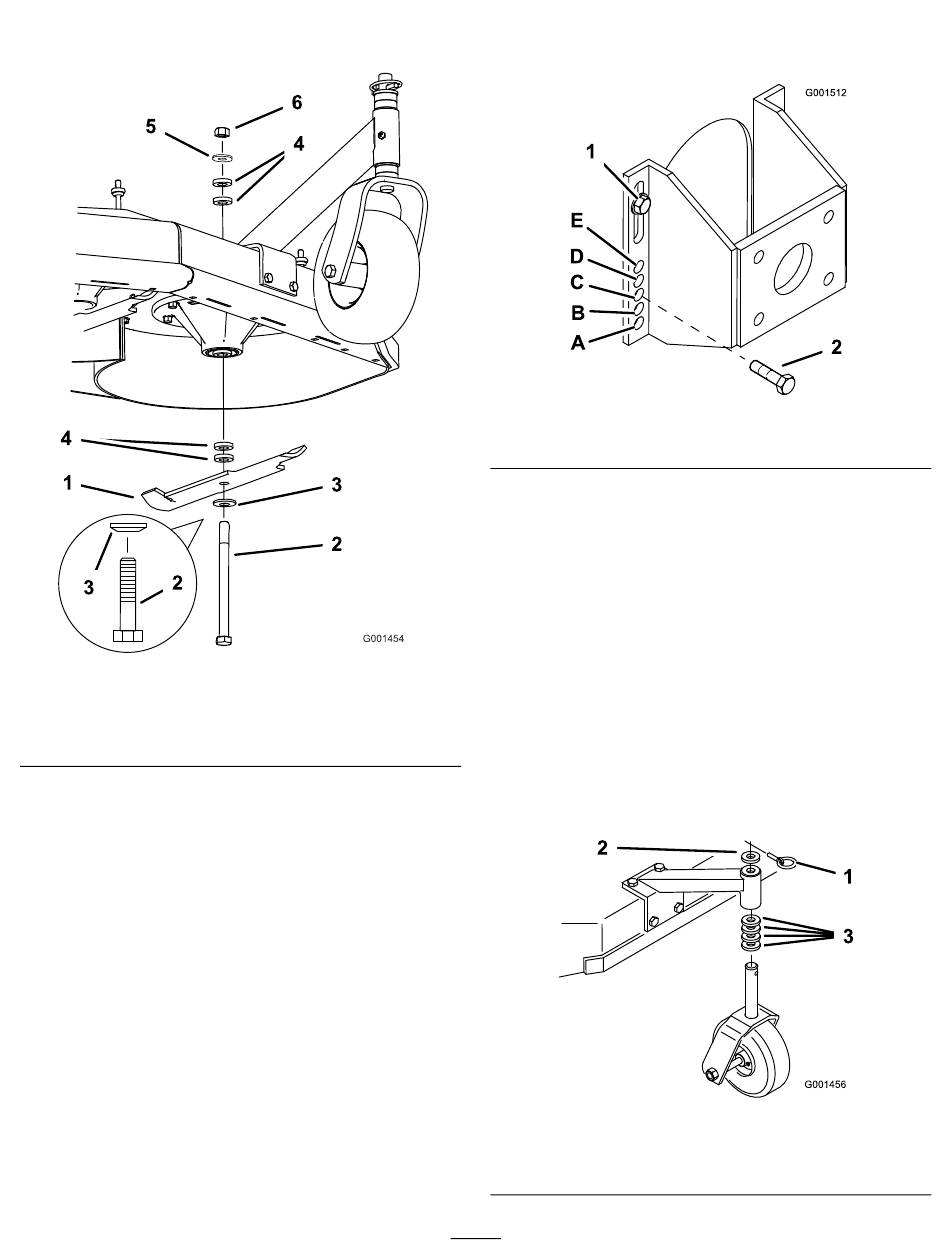

Figure 19
4. Entretoise
5. Rondelle mince
6. Écrou
5. Desserrez, mais n'enlevez pas, les 2 boulons d'essieu
supérieurs (Figure 20).
6. Enlevez les 2 boulons d'essieu inférieurs (Figure 20).
1. Boulon d'essieu supérieur
7. Élevez ou abaissez le support de fixation pour insérer
les 2 boulons de réglage d'essieu dans le trou voulu
(Figure 20).
Remarque: Utilisez un pointeau conique pour
faciliter l'alignement des trous.
8. Serrez les 4 boulons.
9. Posez les roues motrices et abaissez la machine.
Réglage de la position des
roues pivotantes
1. En vous reportant au Tableau de hauteur de coupe,
ajustez les entretoises des roues pivotantes en fonction
du trou de réglage de l'essieu sélectionné (Figure 21).
1. Goupille de verrouillage
2. Entretoise 5 mm (3/16 po)
22
Figure 20
2. Boulon d'essieu inférieur
Figure 21
3. Entretoise 13 mm (1/2 po)
