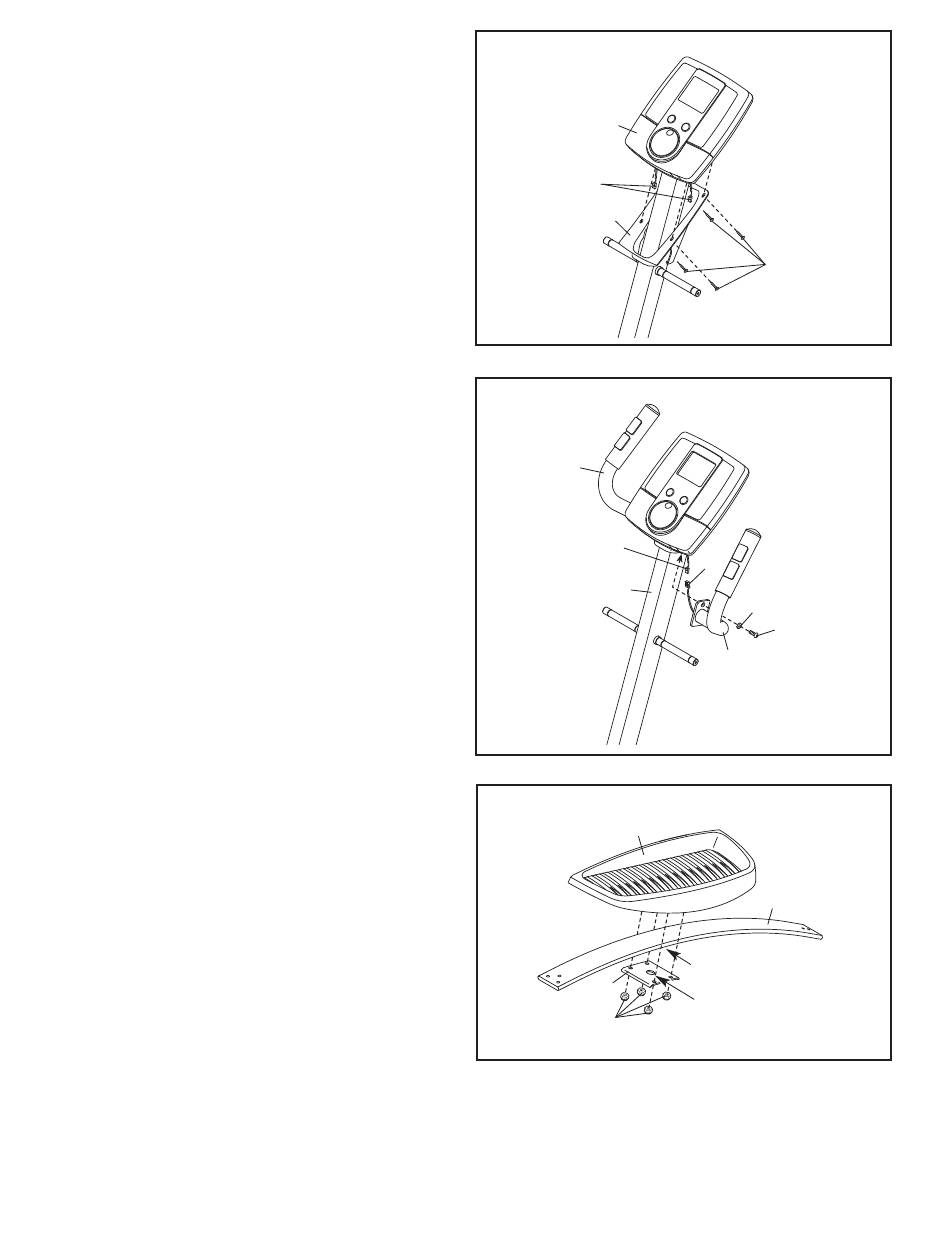

7. Glissez vers le haut le Couvercle de la Console
(96) par-dessus la Console (4). Insérez vers le
bas les fils du détecteur cardiaque de la con-
sole à travers le Couvercle de la Console.
Conseil : evitez de pincer les fils. Fixez le
Couvercle de la Console (96) à lʼaide de quatre
Vis à Tête Ronde de M4 x 16mm (84).
8. Identifiez les Barre Gauche du Détecteur
Cardiaque (5, 16), sur lesquels se trouvent des
autocollants « gauche » et « droit » ( « L » ou «
Left » indique le côté Gauche; « R » ou « Right
» indique le côté Droit).
Demandez à une autre personne de tenir la
Barre Droite du Détecteur Cardiaque (16) près
du Montant (2).
Branchez le fil du détecteur cardiaque de la
console du Montant (2) aux Fil du Détecteur
Cardiaque (37) de la Barre Droite du Détecteur
Cardiaque (16).
Conseil : evitez de pincer les fils. Fixez la
Barre Droite du Détecteur Cardiaque (16) au
Montant (2) à lʼaide dʼune Vis en Métal/Nylon
de M10 x 20 mm (79) et dʼune Rondelle
Fendue de M10 (78).
Répétez cette étape pour la Barre Gauche
du Détecteur Cardiaque (5).
9. Localisez la Pédale Droite (13), portant un auto-
collant marqué « Right » [Droite] et orientez-la
comme indiqué.
Localisez lʼamortisseur situé en dessous du
Bras de la Pédale Droite (14). Puis, positionnez
le trou du Support de la Pédale (15) au-dessus
de lʼamortisseur.
Fixez la Pédale Droite (13) et le Support de la
Pédale (15) au Bras de la Pédale Droite (14) t à
lʼaide de quatre Ecrous de Verrouillage de M8
(82).
Répétez cette étape pour la Pédale Gauche
(non illustrée).
7
4
Fils du Détecteur
Cardiaque
96
8
5
Fils du Détecteur
Cardiaque
2
9
13
15
82
9
Évitez de pincer
les Fils
84
Évitez de
pincer les
Fils
37
78
79
16
14
Amortisseur
Trou
