ASSEMBLAGE
Lʼassemblage requiert deux personnes. Placez toutes les pièces de lʼappareil elliptique sur une aire dégagée
et enlevez les emballages. Ne jetez pas les emballages avant dʼavoir terminé lʼassemblage.
En plus de la clé hexagonale incluse, lʼassemblage requiert un tournevis cruciforme
, une clé
à mollette
, et un maillet en caoutchouc
.

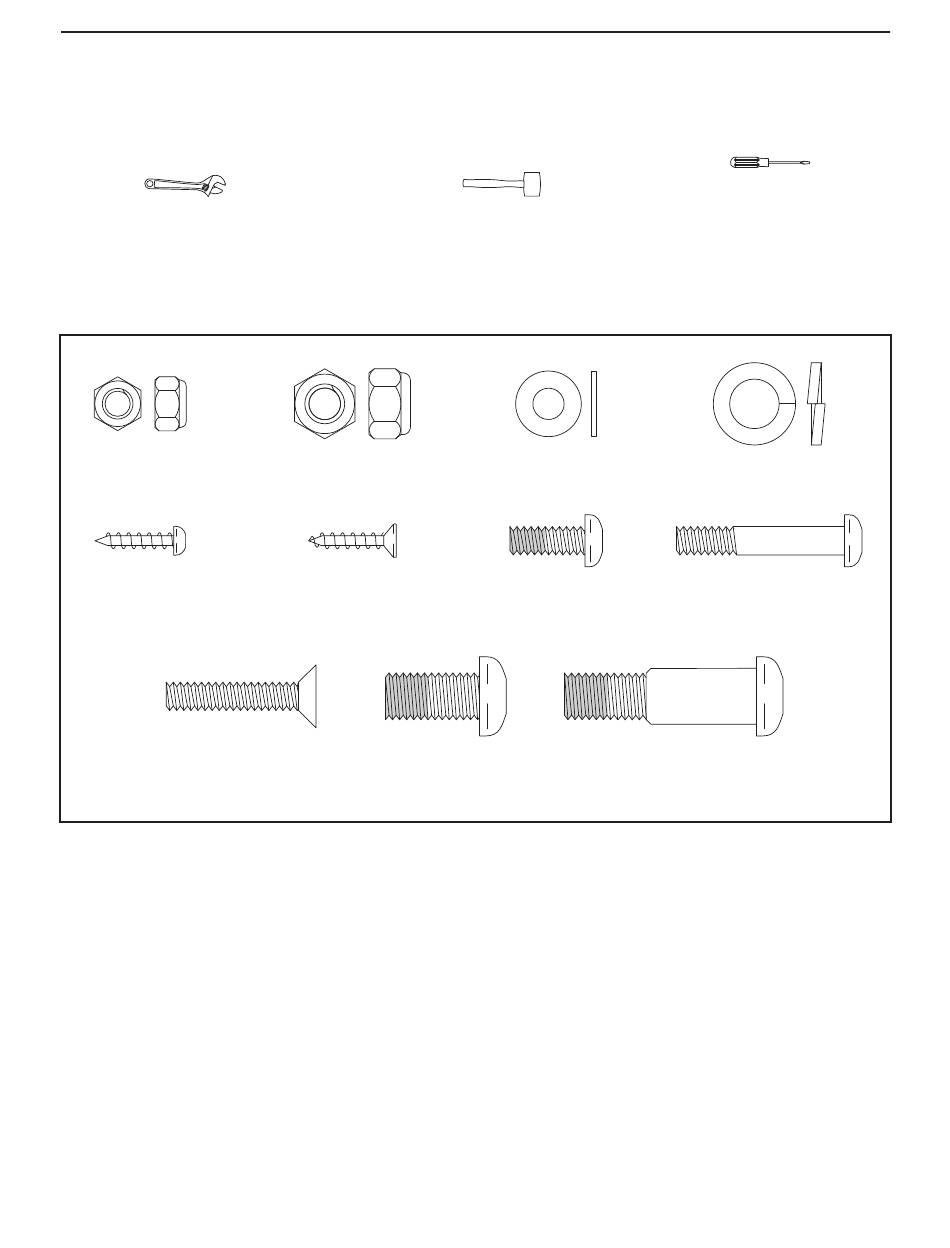

Ce tableau est fourni de manière à ce que vous puissiez identifier les petites pièces utilisées lors de l'assem-
blage. Le nombre entre parenthèses sous chaque pièce fait référence au numéro-clé de la pièce, qui se trouve
dans la LISTE DES PIÈCES vers la fin de ce manuel. Le second numéro indique le nombre de pièces utilisées
lors de lʼassemblage. Remarque : certaines petites pièces ont été pré-assemblées. Si une pièce nʼest pas
dans le sac de quincaillerie, vérifiez quʼelle nʼest pas pré-assemblée.
Écrou de
Écrou de
Rondelle de
Rondelle
Verrouillage de
Verrouillage de
M6 (35)–2
Fendue de M10
M6 (77)–14
M8 (82)–8
(78)–6
Vis à Tête Ronde
Vis à Tête Plate
de M4 x 16mm
de M4 x 16mm
Vis en Métal/Nylon
Boulon en Bouton de
(84)–16
(73)–4
de M6 x 16mm
M6 x 36mm (76)–4
(80)–2
Boulon à Tête Plate de
Vis avec Nylon de
Vis à Epaulement de
M6 x 28mm (31)–10
M10 x 20mm (79)–6
M10 x 41mm (63)–2
