Page 22
Plusieurs entrées d'air
2 po min. (habituellement)
Au-dessus de la hauteur
12"
d'enneigement prévue

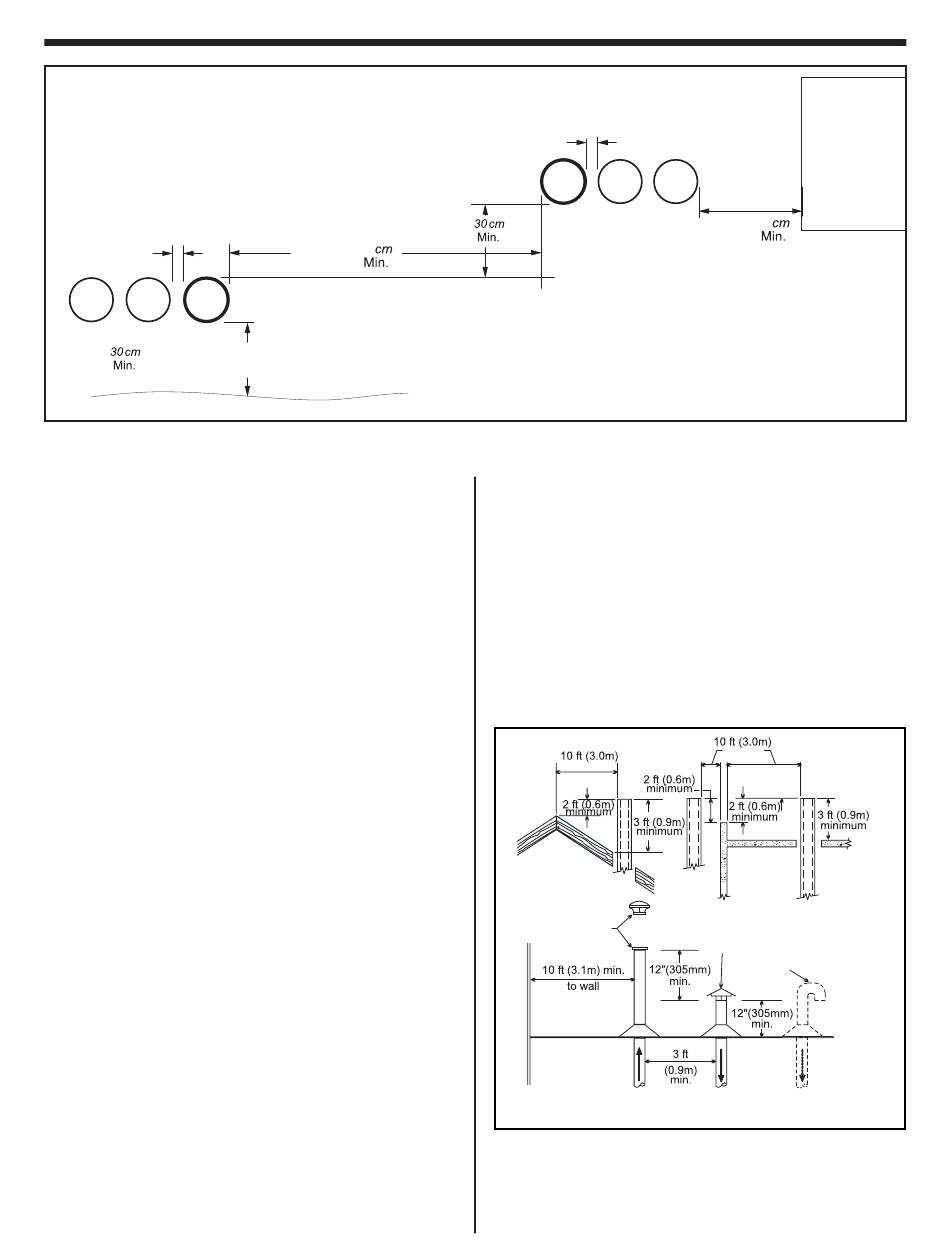

Figure 6.
Terminaisons murales de prise d'air et d'évacuation des gaz de combustion
2.D.2
Terminaison murale de prise d'air
de combustion
Prendre en compte les éléments suivants lors de l'installation
de la terminaison:
1.
Ne pas placer la terminaison de prise d'air près d'une
source d'émanations de fumées corrosives (ex. produit
de nettoyage, composés chlorés, etc.).
2.
Positionner la terminaison de manière à la protéger
d'actes de vandalismes ou de dommages accidentels.
À plus de 7 pieds (2,1 m) au-dessus d'une voie
piétonnière.
3.
Placer la terminaison de prise d'air de combustion de
façon à ce qu'elle ne soit pas gênée par la neige. Le
National Fuel Gas Code recommande de placer la prise
à plus de 12 po (30 cm) au-dessus du niveau maximal
d'enneigement, mais, selon les conditions climatiques
locales, une hauteur plus importante est possible.
4.
Si l'appareil est installé sur le même mur que les
conduites de prise d'air/évacuation, consulter la Figure 6
pour repérer les emplacements d'installation.
5.
En présence de plusieurs kits d'évacuation des gaz
de combustion, maintenir une distance horizontale de
213 cm (84 po) entre le groupe d'admission et le groupe
d'évacuation. (Voir Figure 6)
6.
Le conduit d'évacuation des gaz de combustion doit
être placé, au minimum, à 30 cm (12 po) verticalement
et 213 cm (84 po) horizontalement de l'admission d'air.
(Voir Figure 6).
2.D.3
Terminaison verticale d'évacuation
des gaz de combustion
Si l'évacuation des gaz de combustion passe par le toit,
dépasser verticalement d'au minimum 3 pi (0,9 m) le point
de sortie du conduit d'évacuation dans le toit. Le conduit
doit dépasser verticalement de 2 pi (0,6 m) toute partie de
bâtiment située à une distance inférieure à 10 pi (3 m) et
dépasser suffisamment la hauteur d'enneigement prévue. La
terminaison fournie avec l'appareil peut être utilisée dans une
configuration verticale ou horizontale. Si l'air de combustion
est prélevé par le toit, la prise d'air de combustion doit se
terminer à moins de 12 po (30 cm) sous la terminaison
d'évacuation des gaz de combustion.
213
84"
ENTRÉE
LAARS Heating Systems
Évacuations multiples
2 po min. (habituellement)
SORTIE
12"
Placer les terminaisons de façon à ce qu'elles dépassent d'au
minimum 12 pi/30 cm la hauteur d'enneigement prévue. Les
codes locaux peuvent être plus restrictifs, les consulter pour plus
d'informations. Consulter le NFPA 54 National Fuel Gas Code
et les codes locaux pour connaître tous les dégagements requis
l'évacuation des gaz de combustion ou la prise d'air.
2.D.4
Terminaison verticale de prise d'air
de combustion
Lorsque l'air de combustion est prélevé par le toit, utiliser un
chapeau pare-pluie adapté ou placer un coude de façon à
empêcher l'entrée de l'eau de pluie. L'ouverture à l'extrémité
de la terminaison doit se situer à plus de 12 po (30 cm) au-
dessus du point de pénétration dans le toit et suffisamment
pour en pas être obstruée par la neige. Si l'évacuation des
gaz de combustion est en toiture, la prise d'air de combustion
doit sortir à moins de 12 po (30 cm) sous la terminaison
d'évacuation.
ou moins*
Cheminée
*
Évacuation
des gaz
Terminaison
d'évacuation
ou chapeau
Gaz de
combustion
*
Figure 7.
Air de combustion et évacuation des gaz de
combustion par le toit
90
36"
ou moins*
*
Mur ou
parapet
Évacuation
des gaz
Évacuation
des gaz
Chapeau
pare-pluie
Terminaison
*
coudée
alternative
Air de
combustion
Au Canada, se reporter au code CSA B149.1.
Fenêtre
*
