Page 80
À mesure que la charge augmente :
•
Tant que tous les appareils ne sont pas en action, aucun
appareil n'est tenu de dépasser la valeur la charge de base.
•
Des appareils supplémentaires sont ajoutés une fois que la
valeur la charge de base a été atteinte et que la minuterie Durée
min. de marche a expiré.
•
Tant que toutes les chaudières/chauffe-eau fonctionnent, la
valeur de la charge de base peut être dépassée, à condition que
tous les appareils maintiennent la même allure de chauffe.
Demande faible : La première chaudière dans la série s'allume et
augmente progressivement son allure de chauffe pour satisfaire à
la demande de chauffe.
Demande accrue : Une fois que la première chaudière atteint la
charge de base (75 %), la deuxième chaudière s'allume. Après
allumage, les deux appareils modulent leur puissance jusqu'à
la moitié de l'allure de chauffe en cascade, puis augmentent
progressivement leur allure de chauffe ensemble, jusqu'à atteindre
la valeur de charge de base.
Demande accrue : Une fois que les deux premières chaudières
atteignent la charge de base (75 %), la troisième chaudière
s'allume. Après allumage, les trois appareils modulent leur
puissance jusqu'au tiers de l'allure de chauffe en cascade, puis
augmentent progressivement leur allure de chauffe ensemble,
jusqu'à atteindre la valeur de charge de base.
Proche de la demande max. : Une fois que les trois chaudières
atteignent une valeur de charge de base de 75 %, tous les
appareils peuvent augmenter leur allure de chauffe (des mêmes
valeurs pour les trois chaudières) jusqu'à l'allure de chauffe
maximale.
Demande en diminution : Lorsque la demande diminue, une fois
que l'allure de chauffe demandée atteint la valeur de la charge de
basculement, la troisième chaudière s'éteint.
Poursuite de la demande en diminution : Lorsque la demande
diminue, une fois que l'allure de chauffe demandée atteint la valeur
de la charge de basculement, la deuxième chaudière s'éteint.
Demande satisfaite : Lorsque la demande de chauffe est
satisfaite ou que la température a atteint le point de consigne +
hystérésis d'arrêt, la dernière chaudière s'éteint.

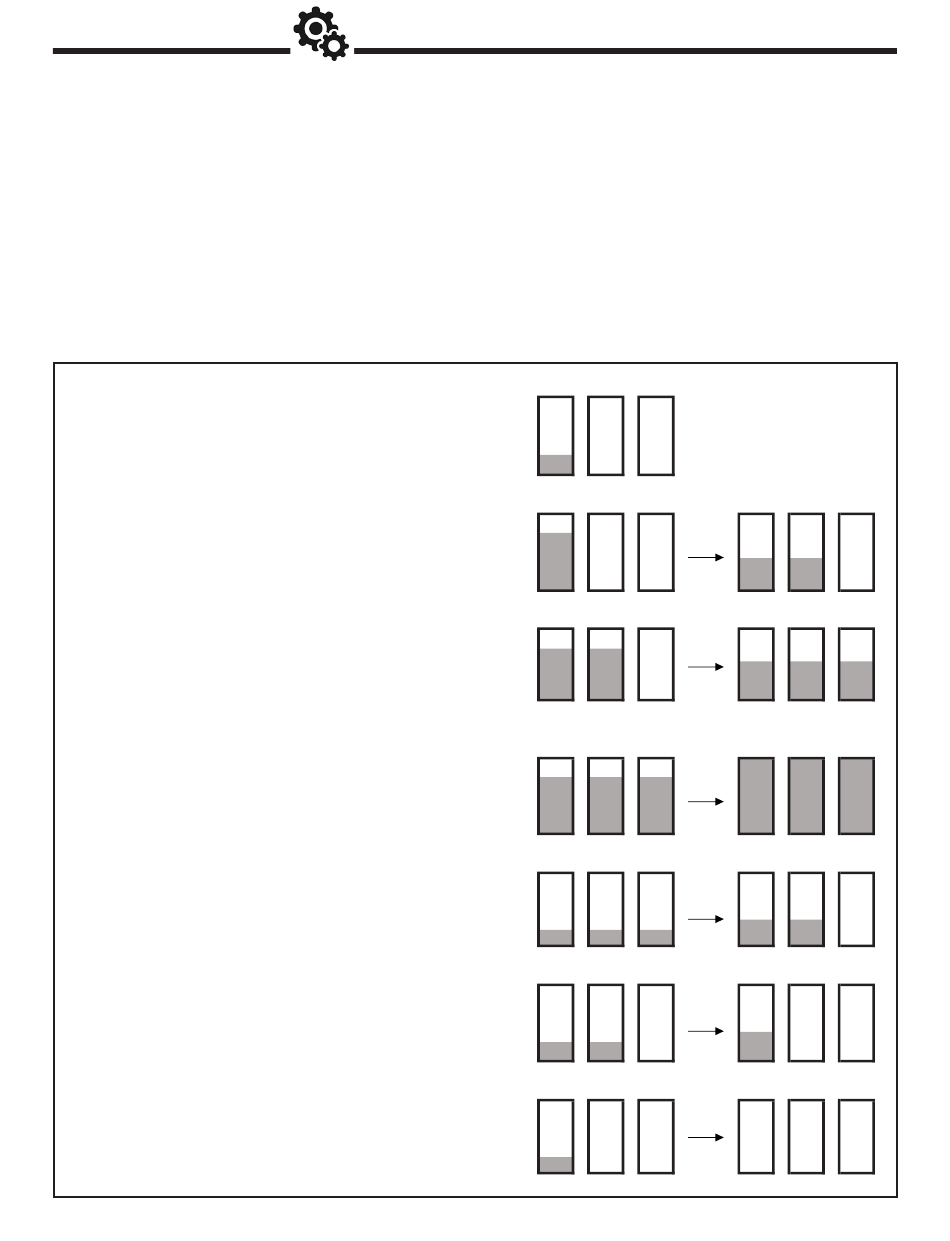

Figure 44.
Principale / Secondaire, 3 chaudières
CONFIGURATION
Low demand: The first boiler in sequence ignites
and gradually increases firing rate to satisfy the
heat demand.
Increased demand: Once the first boiler reaches
the Base Load Value ( 75%) firing rate, the second
boiler ignites. After ignition, both units modulate
to half of the cascade firing rate, then gradually
increase the firing rate together, up to the Base
Load Value
Increased demand: Once the first two boilers
reach the Base Load Value (675%) firing rate, the
third boiler ignites. After ignition, the three units
modulate at 1/3 of the cascade firing rate, then
gradually increase firing rate together, up to the
Base Load Value.
Approaching max demand: Once all three
boilers reach the Base Load Value (75%), all units
are allowed to increase firing rate (same at all
boilers) up to maximum firing rate.
Decreasing demand: As the demand decreases,
once the requested firing rate reaches the Drop
Load Value , the third boiler turns off.
Continued decreasing demand: As the demand
decreases, once the requested firing rate reaches
the Drop Load Value , the second boiler turns off.
Demand Satisfied: When the heat demand is
satisfied or the temperature reaches set point +
off hysteresis, the final boiler will turn off.
LAARS Heating Systems
À mesure que la charge diminue :
•
Tant que tous les appareils fonctionnent, la valeur de la
charge de base peut être dépassée, à condition que tous les
appareils maintiennent la même allure de chauffe.
•
Lorsque l'allure de chauffe passe en dessous de la valeur
de charge de basculement, le dernier appareil déclenché s'éteint
en premier (dernier allumé/premier éteint), on procède ensuite
de la même manière jusqu'à ce que la demande de chauffe soit
satisfaite et que tous les appareils sont éteints.
Les dispositifs locaux de limitation propres à chaque appareil
(limitation de l'allure de chauffe de la température de sortie ou des
fumées) fonctionnent comme prévu lorsque ces appareils sont en
mode Principale / Secondaire.
1
2
3
25%
1
2
3
75%
1
2
3
75%
75%
1
2
3
75%
75%
75%
1
2
3
15%
15%
15%
1
2
3
15%
15%
1
2
3
5%
Lead/Lag ‐ 3 Boilers
1
2
3
37%
37%
1
2
3
50%
50%
50%
1
2
3
100%
100%
100%
1
2
3
22%
22%
1
2
3
30%
1
2
3
