11.B.7 Soufflantes modèles 2000-4000
La soufflante d'air de combustion est une soufflante centrifuge
haute pression avec un moteur à vitesse variable piloté par
un variateur de fréquence (VFD) installé en usine dans le
boîtier haute tension. La vitesse du moteur est déterminée par
l'électronique des commandes. Cette valeur est transmise au
VFD par l'intermédiaire d'un signal 0-10 V CC.
S'il est nécessaire de réparer, de retirer ou de remplacer
la soufflante, l'alimentation électrique principale DOIT être
débranchée et l'alimentation principale en gaz de l'appareil
doit être coupée. Pour remplacer ou retirer la soufflante,
couper l'alimentation électrique, retirer la boulonnerie qui
relie le mélangeur combustible/air à la soufflante, puis retirer
la visserie qui relie la soufflante à la platine d'adaptation.
Si la soufflante est défectueuse, remplacer le ventilateur
existant par un neuf en inversant les instructions précédentes.
S'assurer d'installer tous les joints d'étanchéité et les joints
toriques requis entre la platine d'adaptation de la soufflante et
le mélangeur air/combustible.
11.B.8 Tubes de l'échangeur thermique
L'accumulation de suie noire sur la surface externe de
l'échangeur thermique est causée par: une combustion
incomplète, de l'air de combustion encrassé, des problèmes
d'évacuation des gaz de combustion ou des cycles
d'allumage/d'extinction courts. L'accumulation de suie ou de
débris divers peut obstruer l'évacuation des fumées.
S'il y a suspicion d'accumulation de suie sur l'échangeur
thermique, débrancher l'alimentation électrique de l'appareil
et couper l'alimentation en gaz en fermant la vanne de gaz
manuelle sur l'appareil. L'accès à l'échangeur thermique se fait
par les déflecteurs de l'échangeur. Le retrait des déflecteurs
extérieurs peut être nécessaire pour une inspection adéquate.
Utiliser une lampe de poche. S'il y a effectivement une
accumulation de dépôts de suie ou d'autres débris sur
l'échangeur thermique, nettoyer en procédant comme suit :
ATTENTION
Les dépôts de suie sur l'échangeur thermique peuvent
s'enflammer par accident en présence d'une flamme
ou d'une étincelle. Pour éviter cela, humidifier la suie
avec une brosse humide ou en pulvérisant de l'eau en
fines gouttelettes avant de procéder à l'entretien de
l'échangeur thermique.
1. Couper l'alimentation électrique de la chaudière.
2. Fermer toutes les vannes de gaz manuelles reliant
l'appareil à la conduite d'alimentation en gaz.
3. Retirer la soufflante et le brûleur de l'échangeur thermique.
4. Débrancher le tuyau de purge de condensats.
5. Raccorder un long tuyau à la purge et le conduire à un
seau.
HTD
6. Nettoyer l'échangeur thermique en brossant les dépôts
de suie et de débris. Utiliser une brosse non métallique
à soies souples pour ne pas endommager la surface des
tubes de l'échangeur thermique.
7. Une fois les tubes brossés, rincer ceux-ci ainsi que le
foyer avec une petite quantité d'eau. Ceci pour éliminer
tous les débris du fond du collecteur de fumées jusque
dans le tuyau d'évacuation des condensats le plus long,
dirigé vers un récipient distinct.
AVERTISSEMENT
L'absence de rinçage des débris de l'échangeur
thermique et du tuyau de vidange temporaire peut
entraîner l'obstruction des conduites de vidange des
condensats, des siphons et des neutralisants. Les débris
peuvent aussi endommager les pompes à condensats (le
cas échéant), provoquant des dégâts matériels.
8. Reposer tous les composants déposés en procédant
dans le sens inverse afin de remettre l'appareil en service.
Veiller à ce que tous les joints soient en place lors de la
pose des composants. Remplacer les joints endommagés.
Ne pas réutiliser les joints endommagés.
9. Mettre l'appareil en service, vérifier l'absence de fuites
des raccords de gaz. Vérifier que toutes les fixations sont
bien serrées.

11.B.9 Pressostats de gaz

Les pressostats de gaz haute et basse pression sont des
interrupteurs à réarmement manuel de 120 V qui servent à
couper l'alimentation du circuit de verrouillage si la pression
du gaz est trop faible ou trop élevée pour un fonctionnement
correct. Les deux pressostats sont à réarmement manuel.

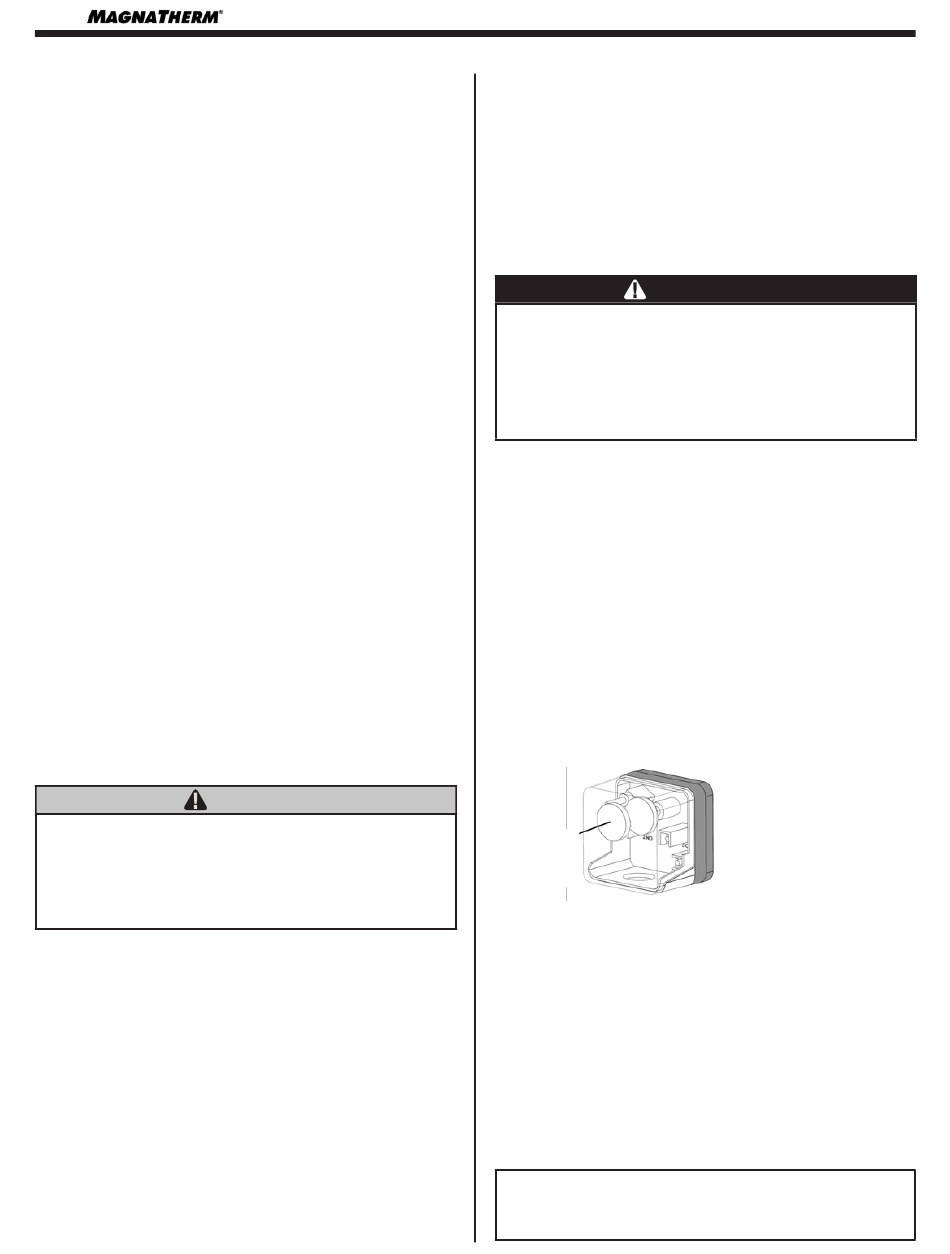

Appuyer pour
réarmement
Les pressostats de gaz utilisés sont équipés d'un limiteur
de pression de gaz et ne nécessitent pas d'évacuation dans
l'atmosphère. Pour retirer un pressostat, retirer la vis du boîtier
en plastique et retirer le couvercle transparent. Débrancher les
trois (3) fils des bornes à vis. Tourner l'interrupteur pour retirer
l'embout du tuyau. Remonter dans l'ordre inverse.
Régler le pressostat de gaz basse pression sur 10,16 cm/4 po
d'eau.
Régler le pressostat de gaz haute pression sur 7,62 cm/3 po
d'eau.
Voir 1.F à la page 9 pour l'emplacement des pressostats
basse et haute pression.
REMARQUE - La garantie ne couvre pas les dégâts
causés par un mauvais entretien, un manque d'eau ou des
pratiques opérationnelles incorrectes.
