Protection contre le gel
En cas d'installation en extérieur, ou à un emplacement
susceptible d'être soumis au gel, prendre les précautions
d'usage pour empêcher l'eau présente dans l'échangeur
thermique, ainsi que la condensation à l'intérieur et à
l'extérieur de la chaudière, de geler. Les dégâts causés le gel
ne sont pas couverts par la garantie limitée.
Dans le cadre d'une installation en intérieur, lorsqu'un
événement tel qu'une coupure de courant, la défaillance
d'un composant survient alors que les températures sont
glaciales, la chaudière et son circuit doivent être vidangés
vers l'extérieur pour éviter tout dommage provoqué par le gel.
Ne pas utiliser de glycol dans des applications d'eau chaude
sanitaire.
REMARQUES:
1. Repérer le logement du capteur ECS ou de l'aquastat à
distance situé dans le tiers inférieur du réservoir.
2. Un dispositif antiretour peut être nécessaire – consulter
les codes locaux.
3. Un vase d'expansion thermostatique peut être
nécessaire – consulter les codes locaux.
4. Attention : Le dimensionnement de la pompe doit
être basé sur la dureté de l'eau sur le site.
5. Si le réservoir n'est pas équipé de raccordement pour
l'alimentation en eau froide, celle-ci peut être amenée
au niveau du tuyau entre le réservoir et l'entrée de la
chaudière.
6. Cette tuyauterie est utilisée uniquement avec des
systèmes sur mesure avec des tuyaux tirage et de
distribution de grands diamètres.
Pompe
Figure 13.

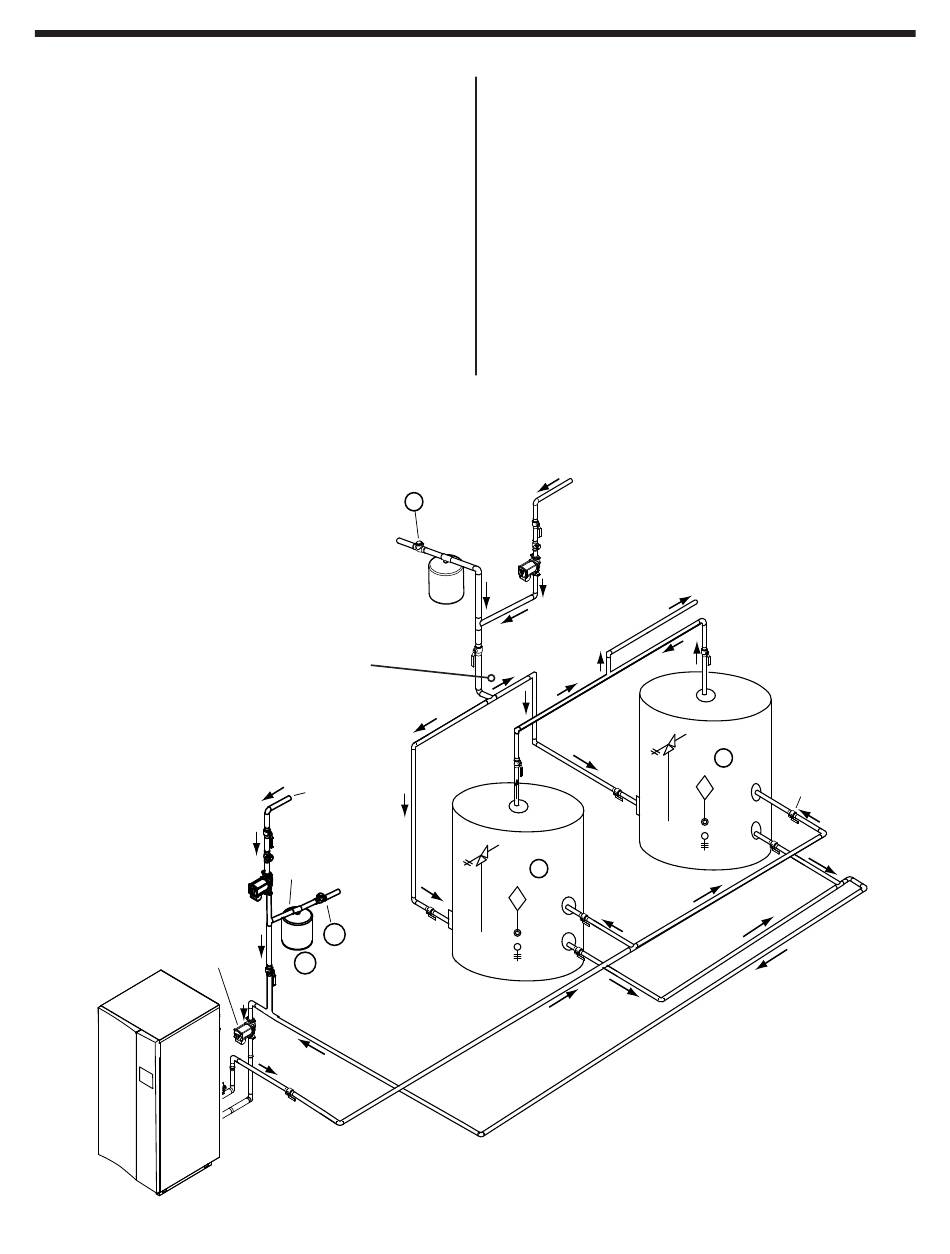

Tuyauterie ECS – Un chauffe-eau, deux réservoirs verticaux
2
Alimentation
en eau froide
Vase
d'expansion
Retour
bâtiment
TPRV
Vase
d'expansion
Alimentation
en eau froide
2
3
LAARS Heating Systems
5.B.5
Diagrammes de suggestions de
tuyauterie de chaudière
Ce chauffe-eau est un appareil à haut rendement. L'efficacité
de la chaudière peut être maximisée par des configurations
de tuyauterie et de distribution qui permettent d'atteindre une
température de retour à la chaudière optimale et la plus basse
possible, tout en répondant aux besoins du système.
Les Figure 12 à Figure 14 illustrent les configurations
conseillées de tuyauterie des chauffe-eau. Ces diagrammes
ne sont donnés qu'à titre indicatif. Installer correctement tous
les composants requis par les codes locaux.
Retour
bâtiment
TPRV
1
REMARQUE : Ce diagramme illustre la
Production
1
Vanne à boisseau
(habituellement)
configuration conseillée de la
tuyauterie et de la robinetterie.
Consulter les codes et règlements
locaux pour connaître les
exigences supplémentaires.
