HB 10

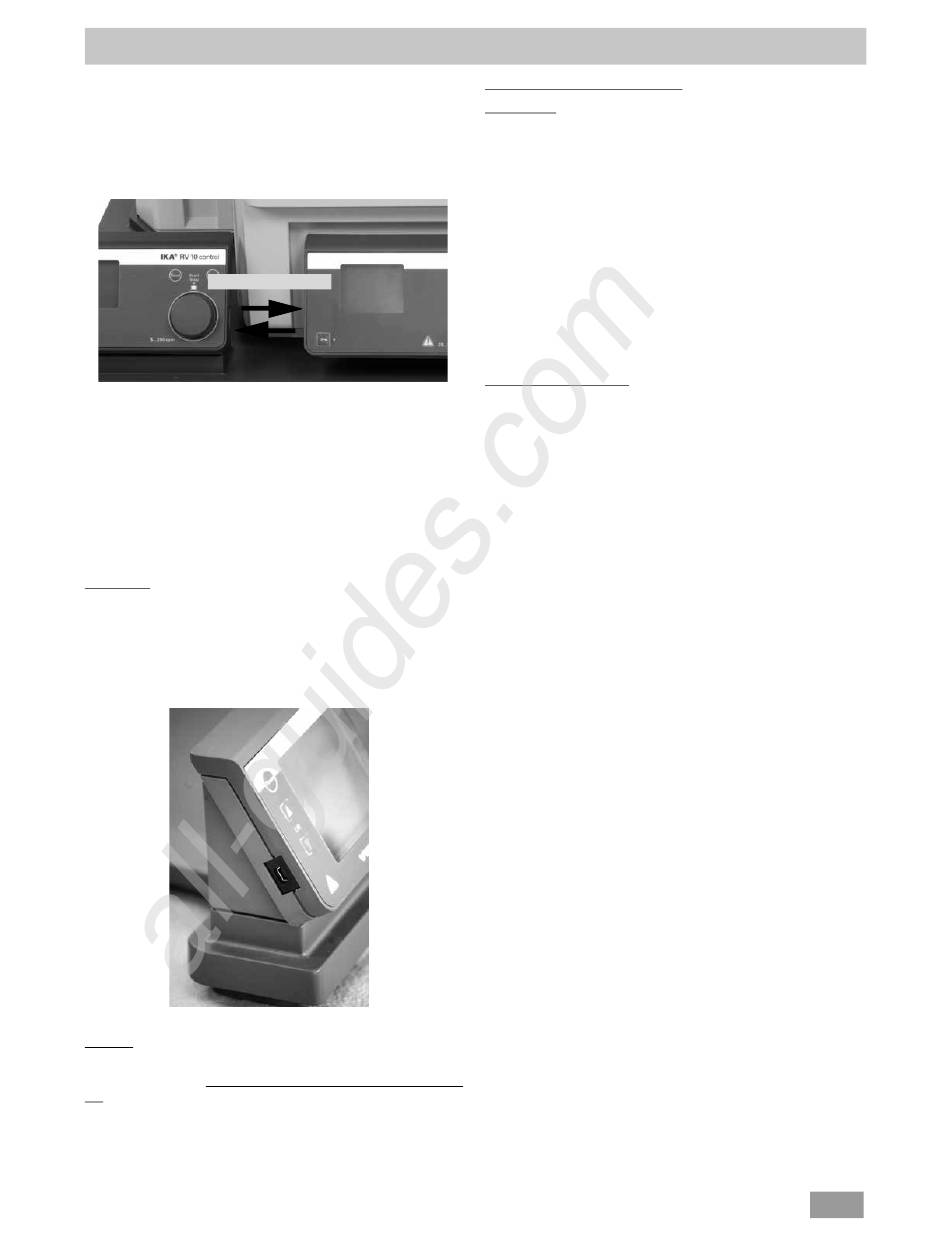

Przesyłanie danych pomiędzy łaźnią do ogrzewania i modułem napędo-
wym odbywa się przez złącze podczerwieni. Znajdują się one po lewej
stronie wyświetlacza łaźni z ogrzewaniem lub po prawej stronie wyświe-
tlacza modułu napędowego. Nie umieszczać żadnych przedmiotów po-
między dwoma panelami obsługowymi, ponieważ w przeciwnym razie
transmisja danych zostanie zakłócona (rys. 22)!
Podczerwień
RV10 control
W trybie „Zdalny" urządzenie można obsługiwać poprzez RS 232 lub złą-
cze USB z oprogramowaniem laboratoryjnym labworldsoft
Złącze RS 232 z tyłu urządzenia, patrz rys. 20, z 9-biegunowym gniazdem
SUB-D, można połączyć z komputerem. Styki są przypisane do sygnałów
szeregowych. Złącze USB znajduje się po lewej stronie wyświetlacza mo-
dułu napędowego i można je podłączyć do komputera za pomocą do-
starczonego kabla USB.
Wskazówka: Należy przestrzegać wymagań systemowych oraz instrukcji
obsługi i informacji pomocniczych oprogramowania.
Złącze USB
Uniwersalna magistrala szeregowa (Universal Serial Bus, USB) służy do
łączenia urządzeń z komputerem. Urządzenia wyposażone w USB można
łączyć ze sobą podczas eksploatacji (hotplugging). Podłączone urządze-
nia i ich właściwości są automatycznie rozpoznawane. Złącze USB w po-
łączeniu z labworldsoft służy do obsługi zdalnej i można je wykorzysty-
®
wać także do aktualizacji oprogramowania sprzętowego.
Instalacja
Najpierw należy pobrać aktualny sterownik dla urządzeń IKA
czem USB ze strony http://www.ika.com/ika/lws/download/usbdriver.
zip. oraz zainstalować go, uruchamiając plik Setup. Następnie połączyć
urządzenie IKA z komputerem za pomocą kabla danych USB. Komuni-
®
kacja danych następuje przez wirtualny port COM. Konfiguracja, składnia
poleceń i polecenia wirtualnego portu COM są identyczne z opisanymi
w przypadku złącza RS 232.
All manuals and user guides at all-guides.com
Złącza i wyjścia
Interfejs szeregowy RS 232 (V24)
Konfiguracja
- Funkcją przewodów interfejsowych między urządzeniem a systemem
automatyki jest wybór spośród sygnałów wyszczególnionych w normie
EIA RS232 C, zgodnie z DIN 66 020 część 1.
- Właściwości elektryczne przewodów interfejsowych i przyporządkowa-
nie stanów sygnałów podlegają normie RS 232 C, zgodnie z DIN 66
259 część 1.
- Proces transmisji: Asynchroniczna transmisja znaków w trybie start-
-stop.
- Rodzaj transmisji: Pełny dupleks.
- Format znaków: Wyświetlanie znaków w formacie danych wg DIN
66 022 w trybie start-stop. 1 bit start; 7 bitów znaku; 1 bit parzystości
(parzysty = Even); 1 bit stop.
- Prędkość transmisji: 9600 bitów/s.
- Sterowanie przepływem danych: brak
- Proces dostępu: Transmisja danych z urządzenia na komputer następu-
je tylko na żądanie wysłane przez komputer.
Składnia poleceń i format
Rys. 22
Dla poleceń obowiązują następujące punkty:
- Polecenia są zasadniczo przesyłane z komputera (Master) na urządzenie
(Slave).
® .
- Urządzenie przesyła dane wyłącznie wówczas, gdy otrzyma takie żąda-
nie z komputera. Również komunikaty o błędach nie mogą być sponta-
nicznie przesyłane z urządzenia na komputer (system automatyki).
- Polecenia transmitowane są wielkimi literami.
- Polecenia i parametry, a także parametry następujące po sobie, oddzie-
lane są co najmniej jedną spacją (kod: hex 0x20).
- Każde pojedyncze polecenie (w tym parametry i dane) i każda odpowiedź
kończone są sekwencją Blank CR LF (kod: hex 0x20 hex 0x0d hex 0x0A),
zaś ich maksymalna długość wynosi 80 znaków.
- Separatorem dziesiętnym w liczbach zmiennoprzecinkowych jest kropka
(kod: hex 0X20E).
Powyższe szczegóły odpowiadają w jak największym stopniu zaleceniom
grupy roboczej NAMUR (Zalecenia NAMUR dotyczące projektowania elek-
trycznych połączeń wtykowych do przesyłu sygnałów analogowych i cy-
frowych w indywidualnych laboratoryjnych urządzeniach pomiarowych,
sterujących i regulacyjnych, aktualiz. 1.1.
Polecenia NAMUR oraz dodatkowe specyficzne polecenia IKA
dynie jako polecenia niskiego poziomu (low level) do komunikacji urządze-
nia z komputerem. Za pomocą odpowiedniego terminala lub programu
do komunikacji polecenia te można przenieść bezpośrednio na urządzenie.
labworldsoft
dowisku MS Windows do sterowania urządzeniem oraz rejestracji danych
urządzenia, który umożliwia także wprowadzanie danych graficznych, np.
wykresów prędkości obrotowej.
W poniższej tabeli znajduje się przegląd wszystkich poleceń (NAMUR) ob-
sługiwanych przez urządzenia kontrolne IKA
Rys. 23
ze złą-
®
to wygodny pakiet oprogramowania IKA
®
® .
® służą je-
pracujący w śro-
®
206
