Regulacja próżni: Regulacja 2-punktowa i regulacja prędkości obrotowej
Parownik obrotowy RV10 control dzięki zintegrowanemu sterownikowi próżni i czujnikowi ciśnienia umożliwia ustawienie żądanej próżni za pomocą
regulacji 2-punktowej lub regulacji prędkości obrotowej.
Regulacja 2-punktowa
W zestawie naczyń szklanych próżnię wytwarza się za pomocą pompy próżniowej. Pompa próżniowa pracuje ze stałą prędkością obrotową, której
zazwyczaj nie można ustawić.
W przypadku osiągnięcia ustawionej wartości zadanej zawór próżniowy RV 10.4002 przerywa przewód ssawny (wchodzi w skład dostawy). Jeśli
dodatkowo wymagane jest automatyczne załączanie i wyłączanie pompy próżniowej, należy stosować sterownik pompy RV 10.4003 (wyposażenie).
Ze względu na różnicę w czasie między wykrywaniem wartości próżni, porównaniem wartości zadanej i załączeniem zaworu próżniowego w zakresie
milisekund, ustawiona wartość zadana jest nieco niższa od minimalnej. Naturalny wyciek z aparatury powoduje ponownie wzrost wartości ciśnienia
w układzie, co z kolei jest wykrywane przez zintegrowany czujnik ciśnienia.
W przypadku przekroczenia wartości zadanej zawór próżniowy zostaje ponownie otwarty i pracująca pompa próżniowa ponownie obniża ciśnienie.
Przedstawiona na wyświetlaczu krzywa ciśnienia waha się wokół ustawionej wartości zadanej.
Różnicę ciśnienia pomiędzy załączeniem i wyłączeniem zaworu można ustawiać za pomocą wartości histerezy próżni (patrz ustawienie: próżnia). Do-
myślnie wartość ta jest ustawiona na 10 mbar.
Jakość regulacji jest uzależniona od wydajności pompy próżniowej (prędkość obrotowa), szczelności układu i czas propagacji sygnału zastosowanej
elektroniki.
W przypadku regulacji 2-punktowej automatyczne wykrywanie temperatury wrzenia jest niemożliwe.

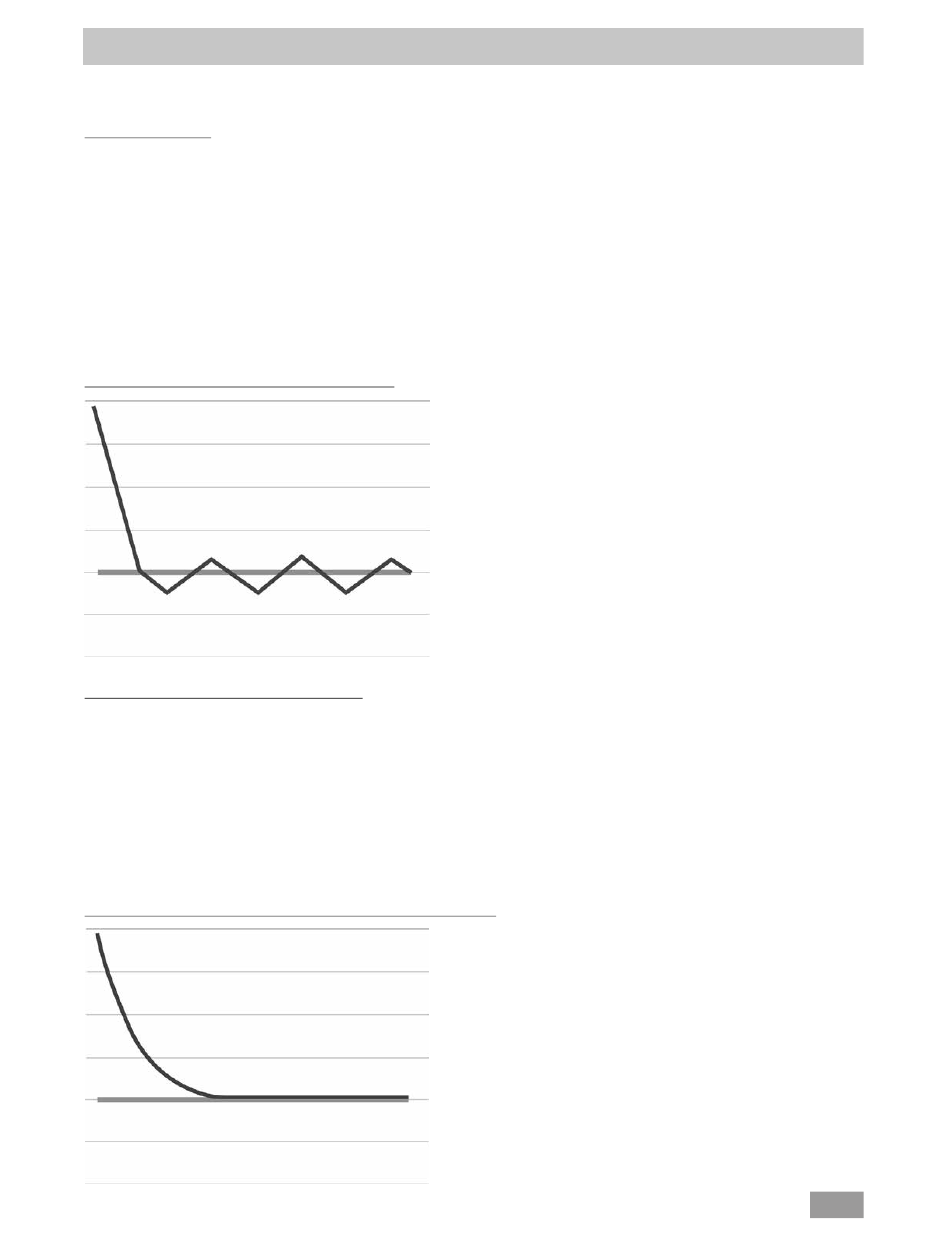

Schematyczne przedstawienie 2-punktowej regulacji próżni
Regulacja próżni za pomocą prędkości obrotowej
Niedokładności regulacji 2-punktowej unika się przy regulacji próżni za pomocą prędkości obrotowej.
Regulacja próżni za pomocą prędkości obrotowej wymaga jednak zastosowania pompy próżniowej sterowanej za pomocą prędkości obrotowej,
natomiast zawór próżniowy RV10.4002 nie jest wymagany i nie wolno go podłączać!
W tym celu podłączyć pompę próżniową (np. KNF N920 speed controlled pump) do tylnego złącza parownika obrotowego.
W przypadku tego rodzaju regulacji prędkość obrotowa pompy, a tym samym wydajność pompy, ulega tym większej redukcji, im bliżej zmierzonej
wartości ciśnienia do wartości zadanej. Po osiągnięciu wartości zadanej pompa pracuje jeszcze tylko odpowiednio do natężenia wycieku.
Możliwa jest cichsza praca i bardziej dokładna regulacja próżni.
Regulacja próżni za pomocą prędkości obrotowej zostaje ustawiona automatycznie w RV 10 control po podłączeniu odpowiedniej pompy próżniowej.
Przy tego rodzaju regulacji automatyczne wykrywanie temperatury wrzenia jest możliwe, tzn. w trybie automatycznym system wyszukuje i utrzymuje
temperaturę wrzenia rozpuszczalnika.
Ponieważ w przeciwieństwie do destylacji zależnej od objętości przy automatycznym wykrywaniu temperatury wrzenia rozpuszczalnik nie musi być
znany, te różne tryby pracy wykluczają się nawzajem.
Schematyczne przedstawienie regulacji próżni za pomocą prędkości obrotowej
193
