Регулирование вакуума: двухпозиционное регулирование и регулирование посредством регулирования частоты вращения
Ротационный испаритель RV10 control со встроенным регулятором вакуума и датчиком давления позволяет регулировать вакуум в
двухпозиционном режиме или в режиме с регулированием частоты вращения.
Двухпозиционное регулирование
С помощью вакуумного насоса в стеклянной посуде создается вакуум. Вакуумный насос работает с постоянной частотой вращения, которая,
как правило, не регулируется. При достижении заданного значения вакуумный клапан RV 10.4002 перекрывает всасывающий трубопровод
(входит в комплект поставки). Если дополнительно требуется автоматическое включение и выключение вакуумного насоса, используйте
систему управления насосом RV 10.4003 (принадлежности).
Из-за разницы во времени обнаружения значения вакуума, сравнения с заданным значением и включения вакуумного клапана в
миллисекундном диапазоне легко происходит опускание ниже заданного значения.
Естественная утечка из оборудования снова приводит к повышению давления в системе, которое опять же обнаруживает встроенный
датчик давления.
При превышении заданного значения вакуумный клапан снова открывается, и работающий вакуумный насос снова понижает давление.
Отображаемая на дисплее кривая давления колеблется около установленного заданного значения.
Разность давлений при включении и выключении клапана можно задать посредством значения гистерезиса вакуума (см. настройку: вакуум).
По умолчанию это значение установлено на 10 мбар.
Качество регулирования зависит от скорости откачки насоса (частота вращения), герметичности системы и времени прохождения сигналов
используемого электронного оборудования.
При двухпозиционном регулировании автоматическое распознавание точки кипения невозможно.

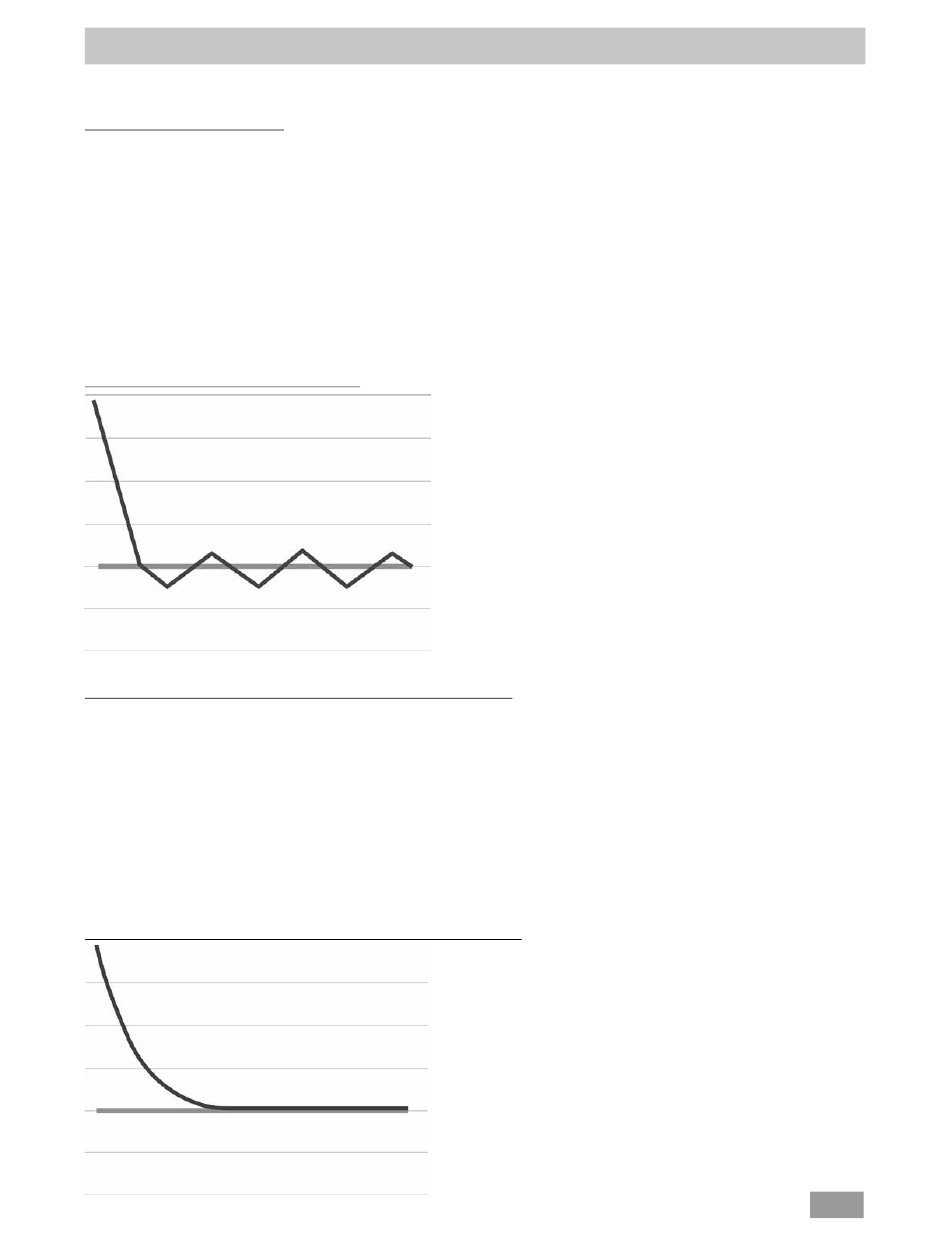

Схема двухпозиционного регулирования вакуума
Регулирование вакуума посредством регулирования частоты вращения
Погрешности двухпозиционного регулирования устраняются при регулировании вакуума посредством регулирования частоты вращения.
Для регулирования вакуума посредством регулирования частоты вращения требуется вакуумный насос с регулируемой частотой вращения,
вакуумный клапан RV10.4002 не требуется, его не следует подключать!
Для этого подключите вакуумный насос (например, насос KNF N920 с регулируемой частотой вращения) к разъему на задней стороне
ротационного испарителя.
При использовании этого типа регулирования частота вращения насоса и, соответственно, его скорость откачки уменьшаются по мере
приближения измеренного значения давления к заданному значению. Если заданное значение достигнуто, насос работает только в
соответствии с интенсивностью течи. Возможны более тихая работа и более точное регулирование вакуума.
Режим регулирования вакуума посредством регулирования частоты вращения настраивается в испарителе RV 10 control автоматически,
если подключен соответствующий вакуумный насос.
При использовании этого типа регулирования возможно автоматическое распознавание точки кипения, т. е. система ищет и сохраняет в
автоматическом режиме точку кипения растворителя.
Поскольку в отличие от зависящей от объема дистилляции при автоматическом распознавании точки кипения растворитель не должен
быть известен, эти различные режимы работы взаимно исключают друг друга.
Схема регулирования вакуума посредством регулирования частоты вращения
