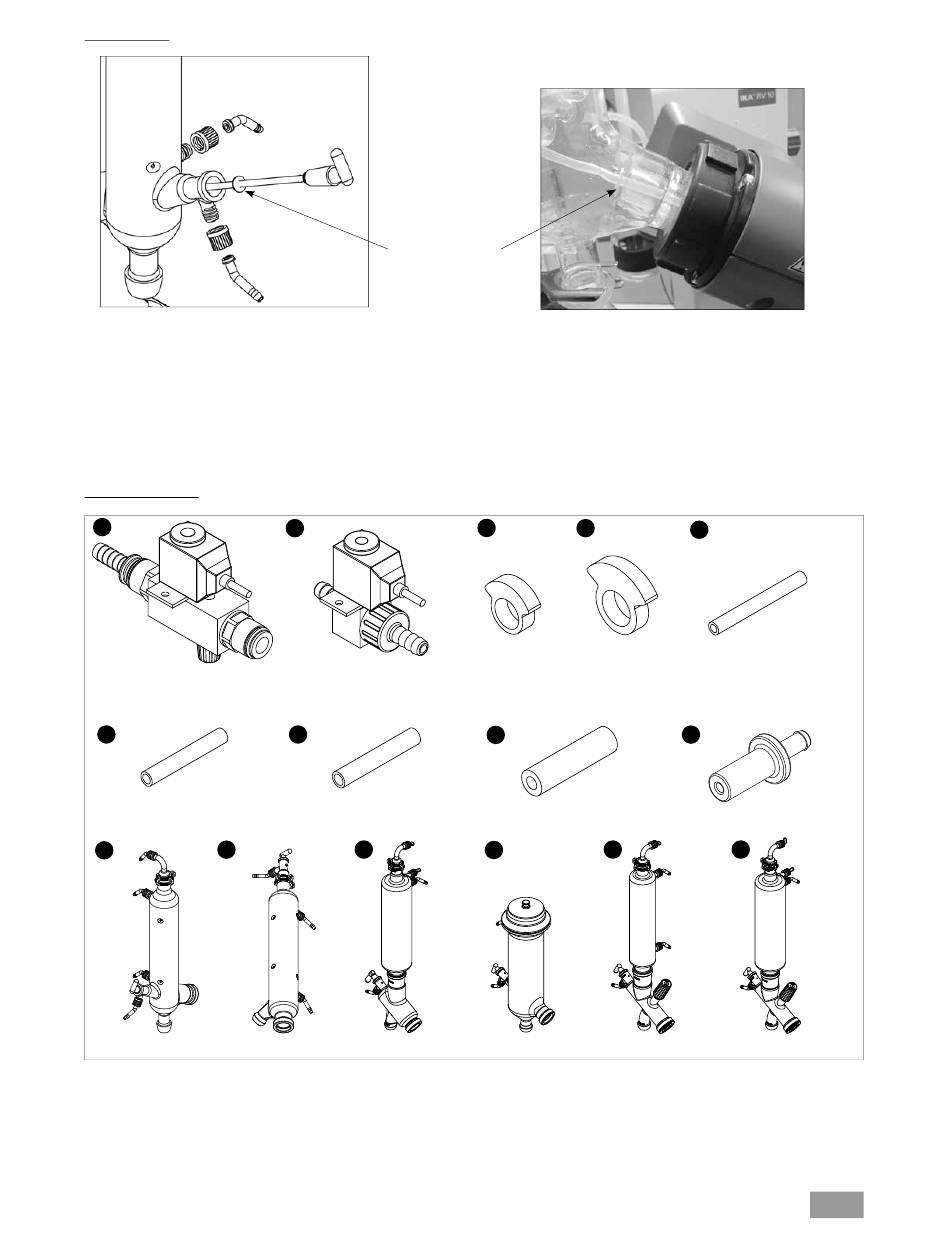

Монтаж шайба
Примечание:
Следите за правильным положением шайба.
Трубу из ПТФЭ (5) с шайбой (18) опционально можно смонтировать с вертикальной стеклянной посудой.
Она предназначена для заполнения испарительной колбы при разрежении в стеклянной посуде.
При открытии запорного крана (4) обеспечивается всасывание растворителя через трубу из ПТФЭ в испарительную колбу.
Система шлангов
1
RV 10.5001 Водяной клапан
(опция)
6
Силиконовый шланг
(внутренний диаметр 6 мм) для воды
10
10
RV 10.2_20
RV 10.1_10
All manuals and user guides at all-guides.com
Дренаж шайба
рис. 13g
2
RV10.4002 Вакуумный Хомут для силиконового
магнитный клапан шланга
Поз. 5, 6 и 7
7
Силиконовый шланг
(внутренний диаметр 7 мм) для воды
10
RV 10.3_30
3
4
Хомут для вакуумного
шланга
Поз. 8
8
Вакуумный шланг
10 10
RV 10.5_50
RV 10.4_40
рис. 13h
5
Силиконовый шланг
(внутренний диаметр 5 мм)
для воды
9
Соединительный элемент
для водяного клапана
10
RV 10.6_60
рис. 14a
