IKA RV 10 control Mode D'emploi page 167

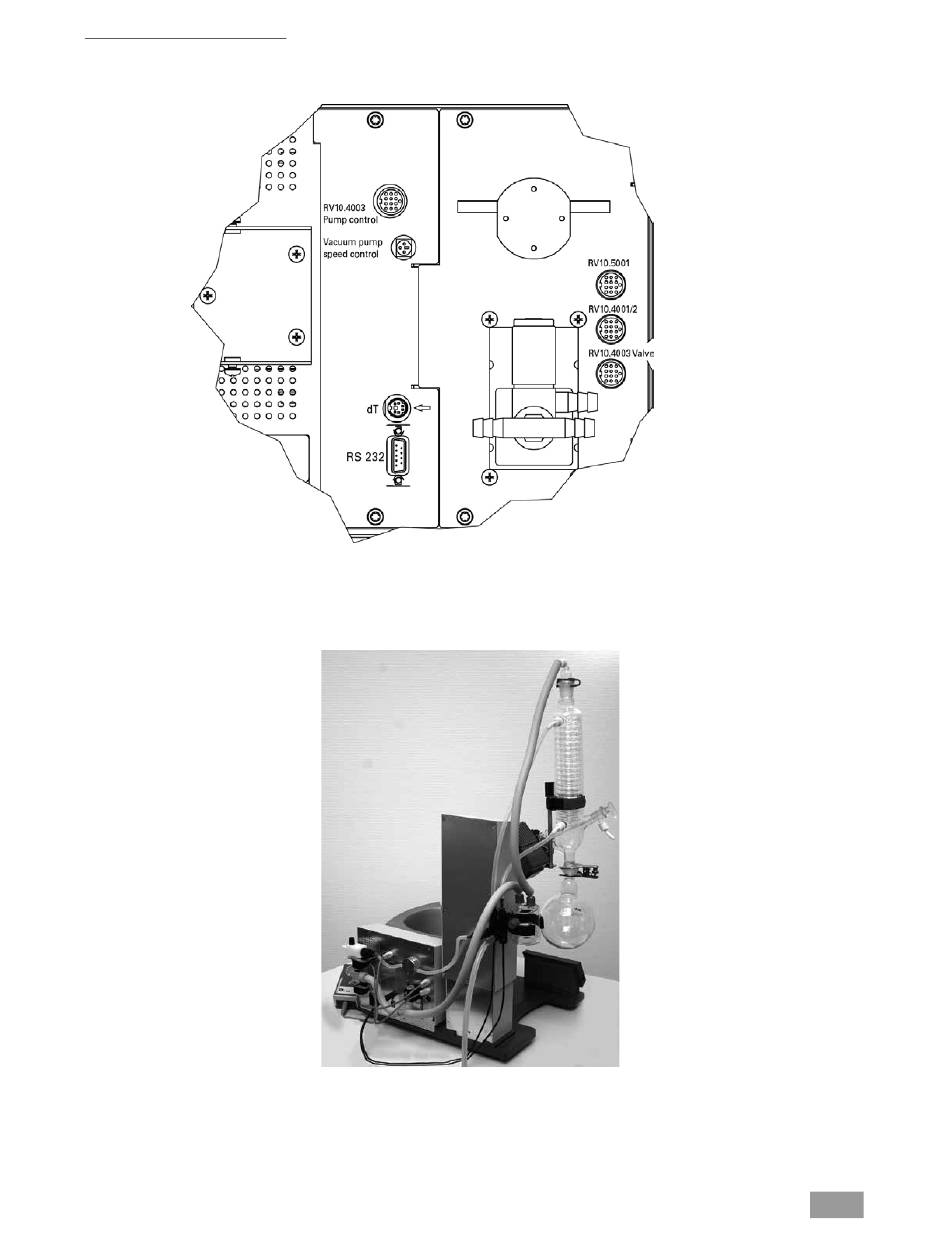

Схема подсоединения с обратной стороны
 Вставьте соединительный кабель для клапана (клапан RV 10.5001, RV 10.4001/2 или RV 10.4003) или соединительный кабель (система управления насосом
RV 10.4003) в соответствующий разъем (рис. 20) Или подключите вакуумный насос с регулированием частоты вращения. При этом испаритель RV10 control
автоматически переключается в режим регулирования вакуума посредством регулирования частоты вращения.
All manuals and user guides at all-guides.com
 Соедините датчик давления со склянкой Вульфа, а также склянку Вульфа
с вакуумным соединением охладителя с помощью входящих в комплект
поставки вакуумных шлангов. Помните, что вакуумный шланг всегда
подключается к охладителю в наивысшей точке (рис. 21).
Fig. 20
Fig. 21
167
