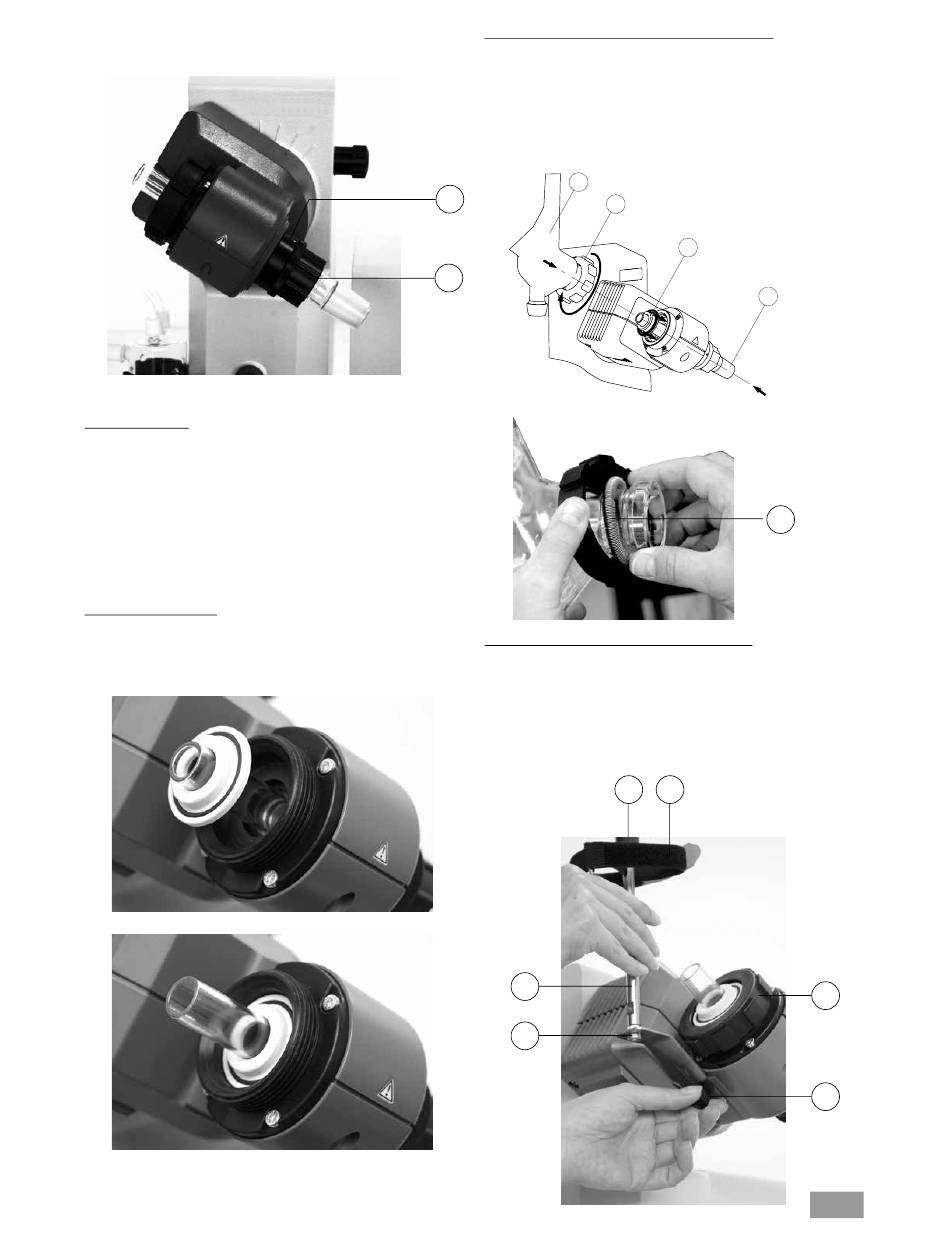

 Führen Sie das Dampfdurchführungsrohr bis auf Anschlag ein.
 Verriegeln Sie anschließend diese Arretierung durch Drehen um 60° im
Uhrzeigersinn (Fig. 10).
 Überprüfen Sie die axiale Arretierung des Dampfdurchführungsrohres.
Abdrückvorrichtung
Die Kunststoffmutter (H) dient als Abdrückhilfe für festsitzende Kol-
benschliffverbindungen (Fig. 10).
 Halten Sie die Arretierung (G) und lösen Sie die Kunststoffmutter (H).
 Halten Sie hierzu den festsitzenden Verdampferkolben und drehen Sie
die Kunststoffmutter (H) bis zum Verdampferkolbenhals.
Hinweis: Ziehen Sie vor Inbetriebnahme die Kunststoffmutter (H) links-
bündig handfest an. Dabei halten Sie die Arretierung (G) des Dampf-
durchführungsrohres fest.
Kühlerdichtung einsetzen
 Setzen Sie die Kühlerdichtung RV 10.8001 in die Kühleraufnahme und
montieren Sie nun den Glassatz entsprechend seiner Montageanlei-
tung an das Gerät (Fig. 11 a,b und c ).
All manuals and user guides at all-guides.com
Erstinbetriebnahme - Montage der Dichtung RV 10.8001
 Dampfdurchführungsrohr einsetzen (1).
 Dichtung RV 10.8001 einsetzen (2).
 Überwurfmutter (3b) über den Flansch des Kühlers (3a) schieben.
 Ringfeder (3c) ebenfalls über den Flansch des Kühlers (3a) schieben
 Kühlers (3a) auf die Dichtung (2) aufsetzen.
 Überwurfmutter handfest anziehen (3b).
Hinweis: Beachten Sie die Montageanleitung des Glassatzes.
G
H
Fig. 10
Montage Kühlersicherung des vertikalen Glassatzes
 Montieren Sie die Kühlersicherung gemäß der Abbildung (Fig. 12).
 Montieren Sie das Blech (I) mit der Rändelschraube (J).
 Stecken Sie den Stativstab (L) auf das Blech (I) und fixieren Sie es mit
 Bringen Sie den Gummischutz (M) an.
 Befestigen Sie das Klettband (N) am Stativstab (L).
 Sichern Sie den vertikalen Glassatz mit dem Klettband (N).
Fig. 11a
Fig. 11b
3a
3b
der Mutter (K).
M N
L
K
2
1
Fig. 11c
3c
Fig. 11d
I
J
10
Fig. 12
