Napęd RV 10 control

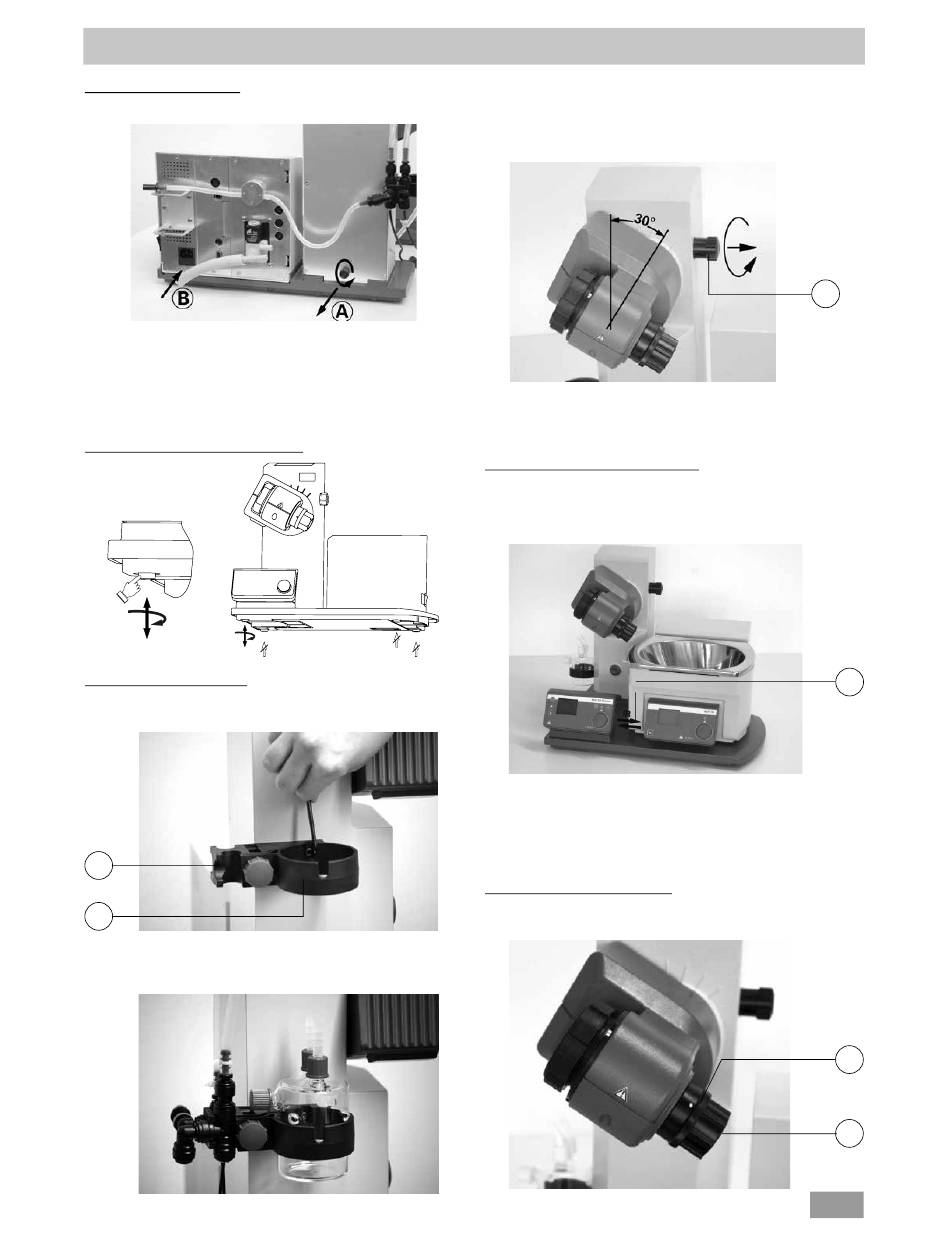

Uwaga! Zdemontować zabezpieczenie transportowe (rys. 4a)!
 Nacisnąć windę ręką i usunąć śrubę radełkowaną z tyłu urządzenia
(A).
 Winda po usunięciu zabezpieczenia transportowego powoli przesuwa się
do swojego górnego położenia krańcowego. Skok wynosi ok. 140 mm.
 Podłączyć urządzenie za pomocą dostarczonego przewodu zasilające-
go do zasilania elektrycznego (B).
Regulowana stopa urządzenia (rys. 4b)
Montaż butli Woulffa (rys. 5)
 Zamontować łącznik węża (C) z lewej strony windy.
 Zamontować uchwyt (D) do łącznika węża (C).
C
D
 Włożyć butlę i zamontować dostarczone przyłącza węży do butli
(rys. 6).
All manuals and user guides at all-guides.com
Ustawienie
 Poluzować urządzenie zaciskowe do ustawiania kąta napędu obroto-
 Ustawić napęd pod kątem ok. 30° (rys. 7).
Rys. 4a
 Następnie zabezpieczyć napęd obrotowy przed skręcaniem, dokręca-
Łaźnia do ogrzewania HB 10
Uwaga! Postępować zgodnie z instrukcją eksploatacji łaźni do ogrzewa-
nia, rozdział „Uruchomienie"!
 Ustawić łaźnię do ogrzewania na powierzchni do ustawiania napędu
Rys. 4b
Wskazówka: Wymiana danych pomiędzy modułem napędowym a łaź-
nią do ogrzewania odbywa się przez złącze podczerwieni (F). Należy
pamiętać, że komunikacja jest zagwarantowana tylko w przypadku
wolnej, nieprzerwanej drogi światła!
Zestaw naczyń szklanych
 Otworzyć blokadę rury prowadzącej pary (G), obracając ją o 60°
Rys. 5
Rys. 6
wego po prawej stronie windy, obracając pokrętło (E) przeciwnie do
ruchu wskazówek zegara (delikatnie naciskając i jednocześnie obraca-
jąc można wysunąć lub wsunąć pokrętło (S)).
jąc pokrętło w kierunku ruchu wskazówek zegara.
obrotowego i przesunąć ją do pozycji lewej (rys. 8).
w kierunku przeciwnym do ruchu wskazówek zegara (rys. 9).
E
Rys. 7
F
Rys. 8
G
H
Rys. 9
194
