IKA RV 10 control Mode D'emploi page 103

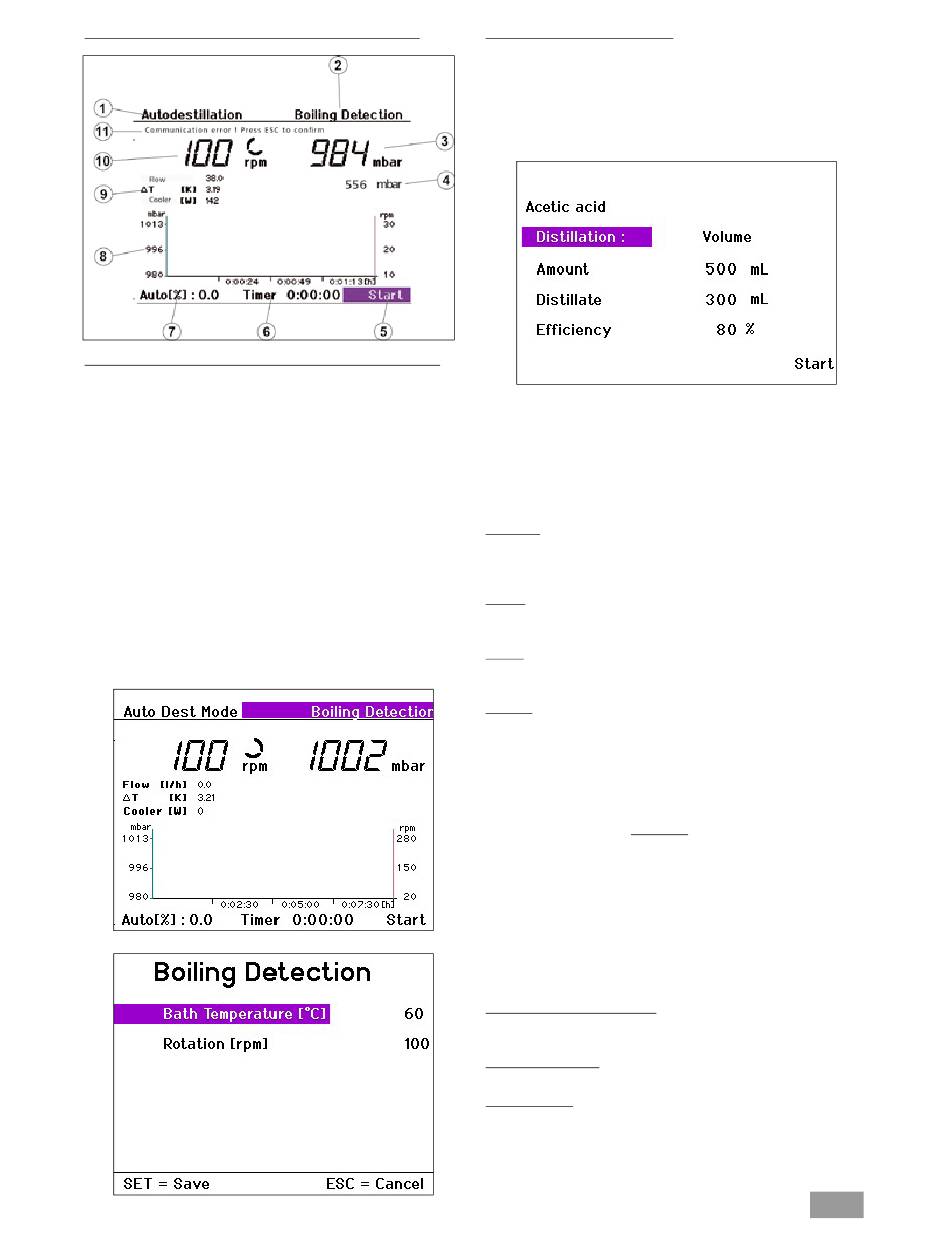

Menu "Mode distillation automatique avec détection de l'ébullition"
Menu "Mode distillation automatique sans détection de l'ébullition"
1. Operating mode display
2. Control field for solvent
3. Vacuum display (actual value)
4. Vacuum display (target value)
5. Control field for „Start/ Stop" distillation
6. Timer display
7. Distillation progress indicator
(% of required quantity of distillate)
8. Vacuum-rotation-time graph
9. Display of flow rate, differential temperature, and condenser heat
rejection rate
10. Affichage de la rotation (valeur de consigne) et du symbole de
rotation
11. Affichage de l'erreur en cas d'erreur, sinon affichage de l'état
Remarque : la distillation en fonction du volume n'est pas possible car le
solvant doit être connu dans ce mode.
Dans ce mode, il est possible de définir la température du bain et la
vitesse de rotation de l'entraînement rotatif au lieu d'une sélection du
solvant via le champ de navigation 'Détection de l'ébullition'.
All manuals and user guides at all-guides.com
Début de la distillation automatique
 Appuyez sur le bouton rotatif/bouton-poussoir sur le champ "Start"
Avec le type de distillation "Volume", des paramètres de distillation sont
saisis dans un autre écran.
 Sélectionnez la rubrique souhaitée en tournant le bouton rotatif/bou-
 Appuyez sur le bouton rotatif/bouton-poussoir.
 Tournez le bouton rotatif/bouton-poussoir pour modifier la valeur ou le
 Appuyez à nouveau sur le bouton-poussoir/bouton rotatif pour termi-
Distillation
Le type de distillation, sélectionné sous Réglages/Distillation, s'affiche ici
et ne peut plus être modifié.
Modèle
Saisissez la quantité qui se trouve dans le ballon modèle.
Distillat
Saisissez la quantité qui doit être distillée.
Efficacité
Pour le bilan, la saisie d'une efficacité thermique exacte est nécessaire.
L'efficacité dépend de la totalité des conditions de distillation et n'est d'abord
qu'une estimation. C'est pourquoi, le premier tour de distillation ne sert qu'à
l'étalonnage. A la fin de la distillation, déterminez la quantité réellement
distillée et calculez l'efficacité réelle avec la formule suivante:
η P
η
th
m
(gem)
m
(calc)
Pour les distillations suivantes, saisissez l'efficacité réelle ainsi définie et les
distillations suivantes seront exécutées automatiquement avec une précision
suffisante dans les mêmes conditions de distillation et de lieu.
Fin de la distillation automatique
La distillation automatique se termine selon les critères suivants :
- En fonction du volume
Le bilan de la quantité de distillat prescrite a été fait.
- 100% Distillation
La différence de température du réfrigérant mesurée est inférieure à une valeur
de consigne, le solvant est totalement évaporé.
En outre, la distillation peut aussi être arrêtée manuellement :
 Appuyez sur le bouton rotatif/le bouton poussoir sur le champ d'affi-chage
ou "Continuer". Si les options "Distillation 100 %" ou "Séchage" sont
activées, la distillation démarre immédiatement dès lors que les condi
tions sont remplies.
ton-poussoir vers la gauche ou la droite.
réglage (la taille de la modification dépend de la vitesse de rotation).
ner la modification.
η . m
th (calc)
η P =
m
(gem)
Degré d'efficacité réel
Degré d'efficacité estimé
Quantité de distillat mesurée
Quantité de distillat prescrite (calculée)
"Stop".
