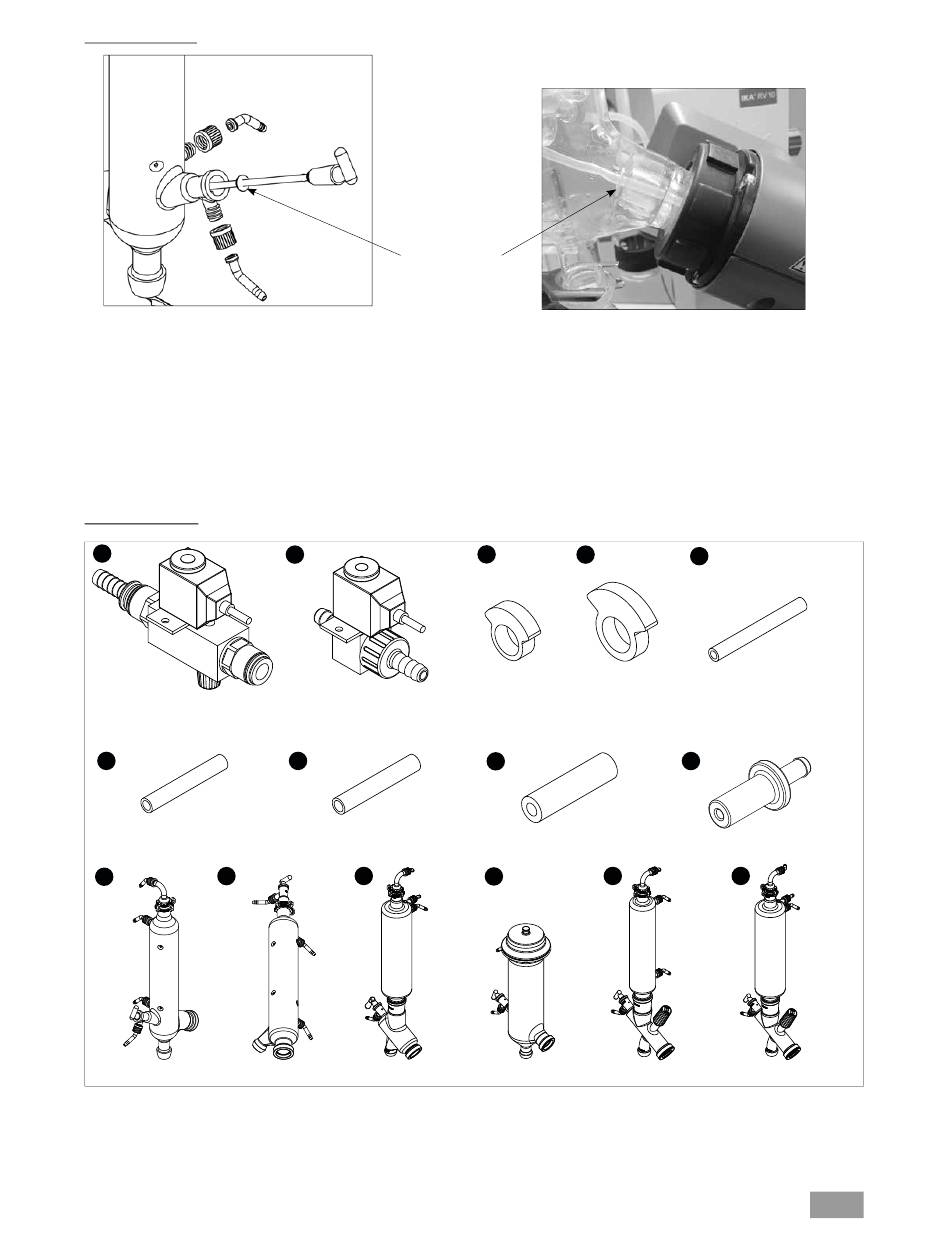

Montage der Scheibe
Tropfkante
Fig. 13g
Fig. 13h
Hinweis:
Achten Sie auf die korrekte Lage der Scheibe.
Das PTFE Rohr (5) mit der Scheibe (18) kann optinal bei den vertikalen Glassätzen montiert werden.
Es dient zur Befüllung des Verdampferkolbens bei Unterdruck im Glassatz.
Durch das Öffnen des Absperrhahnes (4) kann Lösemittel über das PTFE Rohr in den Verdampferkolben eingesaugt werden.
Verschlauchung
1
2 3 4
5
RV 10.4002
RV 10.5001 Wasserventil Schlauchschelle Schlauchschelle Silikonschlauch
(
optional)
Vakuummagnetventil für Silikonschläuche für Vakuumschlauch
(Innendurchm. 5 mm)
für Wasser
Pos. 5, 6 & 7 Pos. 8
6 7 9
8
Silikonschlauch (Innendurchm. 6 mm) Silikonschlauch (Innendurchm. 7 mm)
Vakuumschlauch
Verbindungsstück
für Wasser für Wasser für Wasserventil
10 10 10
10 10 10
RV 10.2_20 RV 10.3_30 RV 10.4_40 RV 10.5_50
RV 10.1_10 RV 10.6_60
Fig. 14a
13
