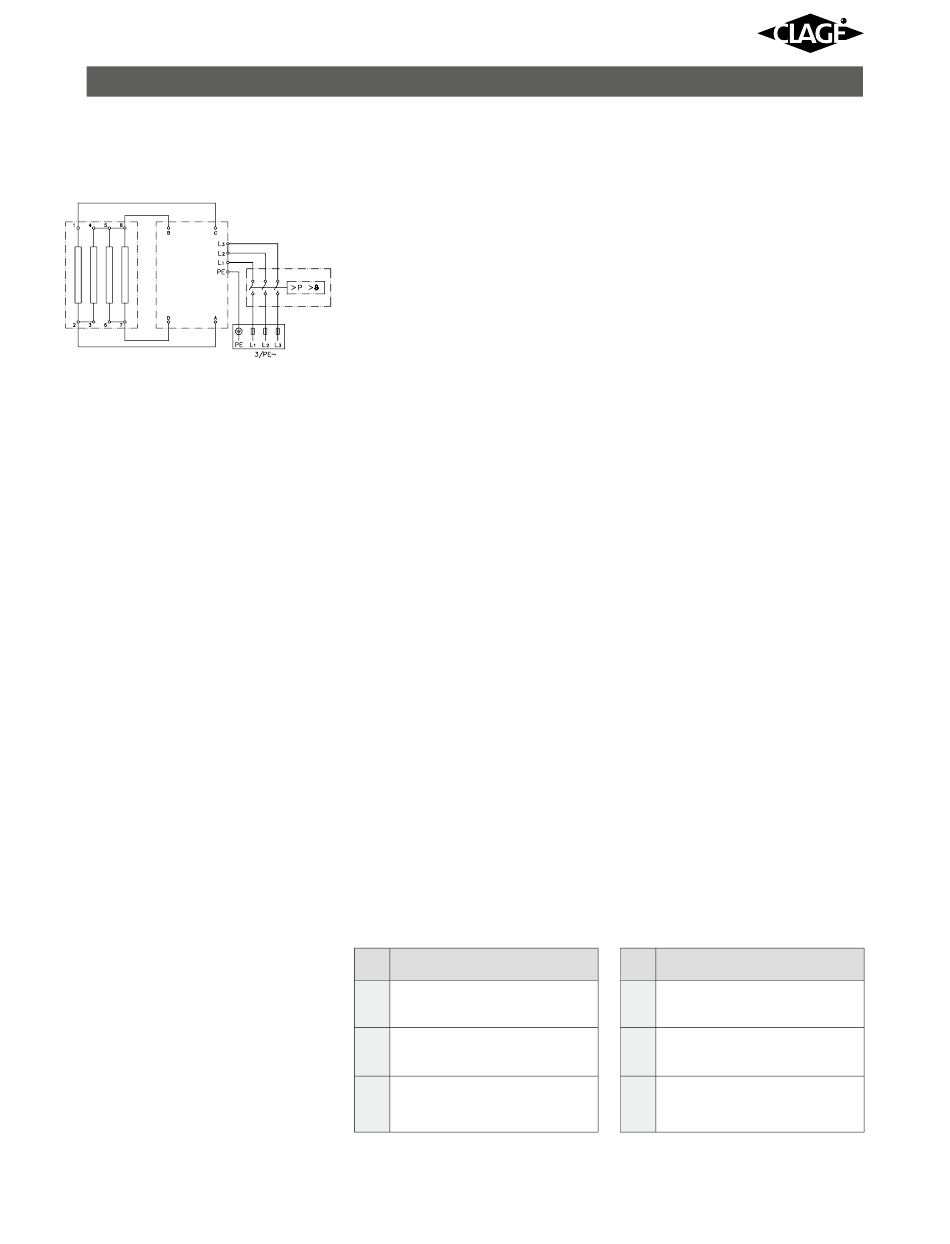

Schaltplan

Wiring diagram

2 1
1. Elektronik
2. Heizelement
3. Sicherheitsdruckbegrenzer und
Sicherheitstemperatur begrenzer
4. Klemmleiste
1. Electronic circuitry
2. Heating element
3. Safety pressure switch and Safety ther-
mal cut-out
4. Terminal strip
All manuals and user guides at all-guides.com

7. Elektroanschluss

Nur durch den Fachmann!
Zu beachten sind:
• VDE 0100
• EN806­2
• Bestimmungen der örtlichen
Energie­ und Wasserversorgungs­
3
unternehmen
• Technische Daten und Angaben auf
Typenschild
4
• Gerät an den Schutzleiter
anschließen!

Bauliche Voraussetzungen

• Das Gerät muss dauerhaft an fest
verlegte Leitungen angeschlossen
werden. Das Gerät muss an den
Schutzleiter angeschlossen werden.
• Die Elektroleitungen müssen sich in
einem einwandfreien Zustand befin-
den und dürfen nach der Montage
nicht mehr berührbar sein.
• Installationsseitig ist eine allpolige
Trennvorrichtung mit einer Kontakt-
öffnungsweite von mindestens
3 mm pro Pol vorzusehen (z.B. über
Sicherungen).
• Zur Absicherung des Gerätes ist ein
Sicherungselement für Leitungsschutz
mit einem dem Gerätenennstrom
angepassten Auslösestrom zu montie-
ren.

Lastabwurfrelais

Beim Anschluss weiterer Drehstrom-
geräte kann ein Lastabwurfrelais für
elektronische Durchlauferhitzer (CLAGE
Art.Nr. 82250) an den Außenleiter L
angeschlossen werden.
LCD Beschreibung
Normaler Betrieb,
0
Werkeinstellung
Betrieb mit normalem
1
Lastabwurfrelais
Betrieb mit empfindlichem
2
Lastabwurfrelais
Zum Ändern der Betriebsart rufen Sie
bitte zunächst das Setup-Menü auf:
13

7. Electrical connection

Only by a specialist!
Please observe:
• The installation must comply with
current IEC and national local regu­
lations or any particular regula­
tions, specified by the local electric­
ity supply company
• The rating plate and technical speci­
fications
• The unit must be earthed!

Structural prerequisites

• The appliance must be installed via a
permanent connection. Heater must
be earthed!
• The electric wiring should not be
injured. After mounting, the wiring
must not be direct accessible.
• An all-pole disconnecting device (e.g.
via fuses) with a contact opening
width of at least 3 mm per pole should
be provided at the installation end.
• To protect the appliance, a fuse ele-
ment must be fitted with a tripping
current commensurate with the nomi-
nal current of the appliance

Load shedding relay

If further three-phase appliances are con-
nected, a load shedding relay designed
for electronic instantaneous water heat-
ers (CLAGE no. 82250) can be connected
2
to phase conductor L
2
LCD Description
Normal operation,
0
manufacturer's setting
Operation with normal
1
load shedding relay
Operation with sensitive
2
load shedding relay
A special operating mode must be selec-
ted on the appli ance for this purpose.
To change the operating mode, call up
.
