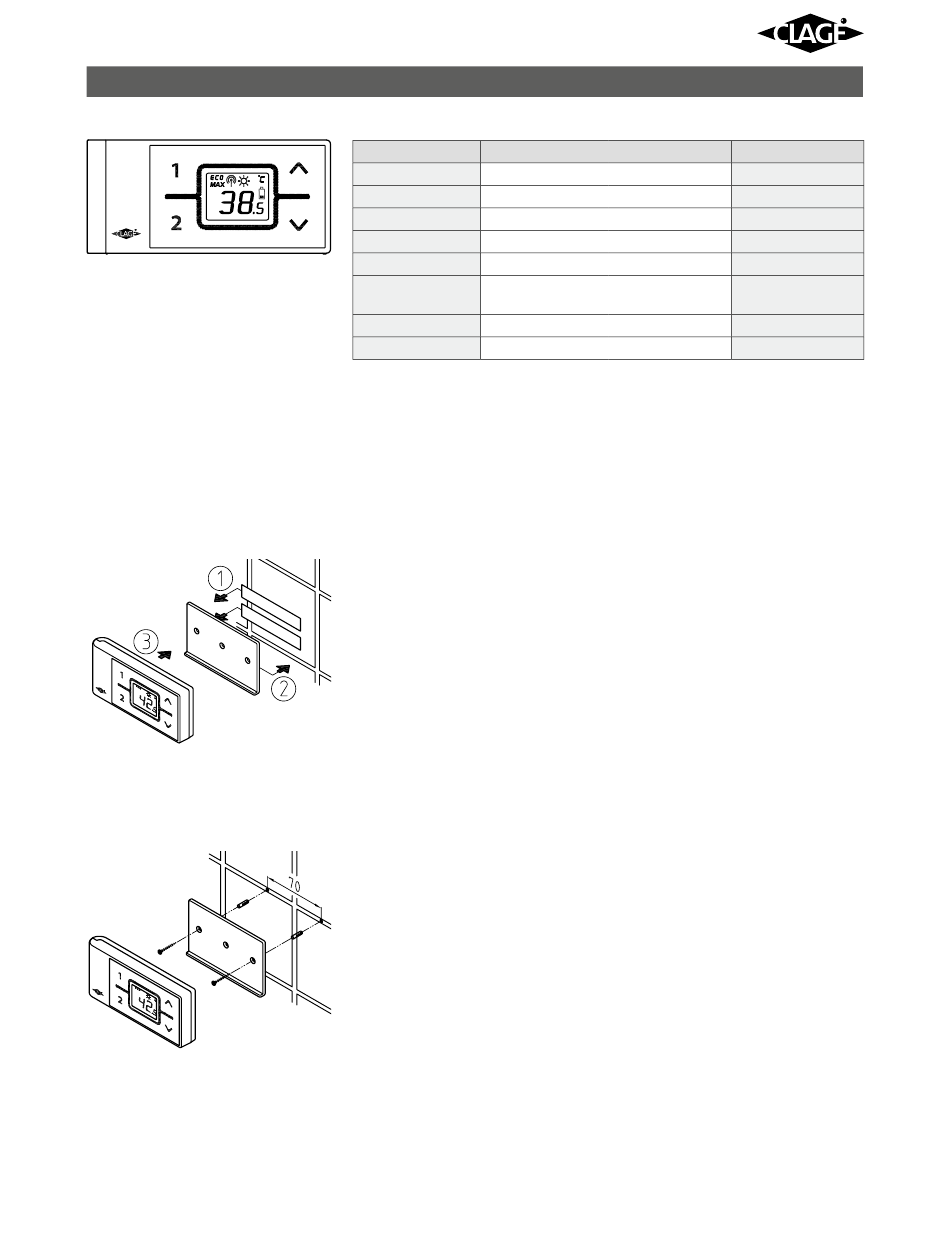

Abbildung A:
Montage mit Installation with
Klebestreifen
Abbildung B:
Optionale Montage mit Optional installation
Dübeln und Schrauben with dowels and screws
All manuals and user guides at all-guides.com

4. Funkfernbedienung

Technische Daten
Typ
Betriebsspannung
Batterietyp
Schutzart
Reichweite
Sendeleistung
Sende- /
Empfangsfrequenz
Funkabstrahlung
Zulassungen
1) Wiederaufladbare Batterien (Akkus) dürfen nicht ver-
wendet werden

Wandhalter montieren

• Prüfen Sie vor der Montage des
Wandhalters, ob die Funkfern­
Figure A:
bedienung an der vorgesehenen
adhesive tape
Position Funkkontakt zum Durch­
lauferhitzer aufnehmen kann.
• Der Wandhalter der Funkfernbedienung
kann wahlweise mit den beiden Klebe-
streifen nach Abziehen der Schutzfolien
auf eine feste Unterlage (z.B. Fliese)
geklebt werden (Abbildung A) oder
mit geeigneten Dübeln (Ø 4 mm) und
Schrauben an der Wand montiert wer-
den (Abbildung B).
• Bei Verwendung der Klebestreifen ist
nach dem Andrücken keine Positions-
korrektur mehr möglich, da der Kleber
Figure B:
eine sehr hohe Klebkraft besitzt.
Achten Sie daher auf eine waage rechte
Ausrichtung beim Aufkleben.
• Die Funkfernbedienung wird magne-
tisch am Wandhalter gehalten.

Inbetriebnahme

Nach dem Einlegen der Batterien in die
Funkfernbedienung leuchten alle Symbole
des Displays für ca. 4 Sekunden. Wenn die
Leistungseinstellung bereits durchgeführt
wurde, zeigt die Funkfern bedienung dann
den aktuellen Soll wert (Werkseinstellung
38 °C) und den Status des Gerätes. Bei
fehlerhafter Funkverbindung zeigt das
Dispay » « und ein zyklisch blinkendes
NO
Funk symbol an (siehe Fehlerdiagnose).

4. Remote control

FX Funkfernbedienung
3 V
2x AAA Alkaline
1)
IP 20
10 Meter inkl. Wand / 10 metres incl. barrier
max. 1mW
868,3 MHz
ungerichtet / undirected
Europa EN 300 220 / CE

Mounting the wall bracket

• Before attaching the wall bracket
to the wall, ensure that the remote
control has radio contact to the
instantaneous water heater from
its designated position.
• The wall bracket of the remote control
can either be attached securely with
the included adhesive tape, after strip-
ping off the protection film (as shown
in the figure A), on a rigid board (e.g.
tile) or with suitable dowels (Ø 4 mm)
and screws (as shown in the figure B).
• When using the adhesive tape it is not
possible to further adjust the position
because of the strong adherence of the
glue. Therefore, pay attention to a hori-
zontal alignment when attaching it.
• The remote control is magnetically
retained at the wall bracket.

Initial operation

After inserting the batteries in the remote
control its display indicates all symbols
for about 4 seconds. By the time the
power settings have been carried out,
the remote control indicates the current
setpoint (factory setting 38 °C) and the
state of the appliance. In case of a failing
radio contact, the display indicates "
and a cyclical, flashing radio symbol (see
Troubleshooting).
15
Technical data
Model
Operating voltage
Type of battery
Type of protection
Transmission range
Transmission power
Transmission and
receiving frequency
Radiation
Approvals
1) Do not use rechargeable batteries.
"
