Gebrauchsanleitung für den Anwender
Operating instructions for the user

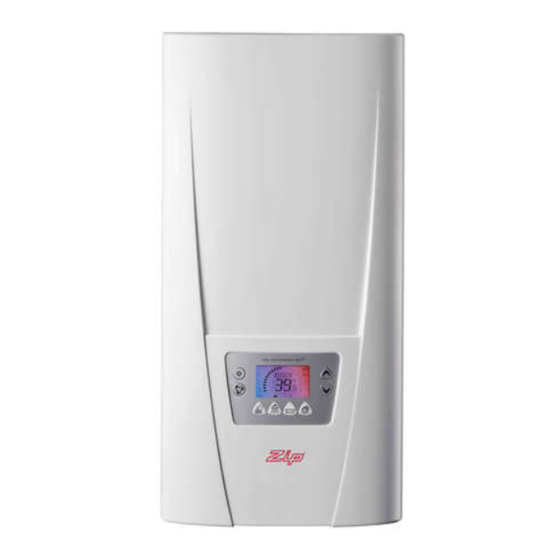

E-Komfortdurchlauferhitzer DSX
E-convenience instant water heater DSX
de
>
2
en
>
13
fr
>
24
nl
>
36

Publicité

Table des Matières
loading

Manuels Connexes pour clage DSX

Sommaire des Matières pour clage DSX

  • Page 1 Gebrauchsanleitung für den Anwender Operating instructions for the user E-Komfortdurchlauferhitzer DSX E-convenience instant water heater DSX > > > >...

  • Page 2: Table Des Matières

    Hinweis: Die beiliegenden Sicherheitshinweise sind vor der Nutzung des Gerätes sorgfältig und vollständig durchzulesen und für den Gebrauch zu beachten! 1. Gerätebeschreibung Der Durchlauferhitzer DSX ist ein elektronisch geregelter, druck fester Durchlauf erhitzer zur dezentralen Warmwasserbereitung an einer oder mehreren Zapfstellen. Die Elektronik regelt die Leistungsaufnahme in Abhängigkeit von der gewählten...

  • Page 3: Gebrauch

    CLAGE 2. Gebrauch Sobald Sie das Warmwasserventil an der Armatur öffnen, schaltet sich der Durchlauf erhitzer automatisch ein. Beim Schließen der Armatur schaltet sich das Gerät automatisch wieder aus. Die Bedienung des Durchlauferhitzers erfolgt ent- weder direkt am Gerät oder mit der Funkfernbedienung.

  • Page 4: Info-Menü

    DSX ELECTRONIC MPS® 2. Gebrauch Info-Menü Das Info-Menü bietet eine Vielzahl von Anzeigewerten, die über verschie dene Info-Menü ansehen Punkte infor mieren. Zum Aufrufen den Info-Menüs drücken Sie bitte die Info-Taste für mindes tens 3 Sekunden, die Anzeige bestätigt mit »Info«.

  • Page 5: Setup-Menü

    CLAGE 2. Gebrauch Hinweis: Im Info-Menü können Sie keine Werte verändern oder eingeben. Es zeigt die oben genann- ten Werte zu Ihrer Information an. Anmerkung: Die Werte dienen nur der Information und sind nicht für Abrechnungszwecke geeignet. Setup-Menü Das Setup-Menü bietet eine Vielzahl von Einstellungsmöglichkeiten, die das Verhalten und die Anzeige des Gerätes betreffen.
  • Page 6 DSX ELECTRONIC MPS® 2. Gebrauch Lastabwurf Setup-Menü verändern Hier können Sie die Einstellung für den Lastabwurf vornehmen. Einstellungsoptionen: Drücken »0« Betrieb ohne Lastabwurfrelais, Werkseinstellung ≥ 3 sek »1« Betrieb mit normalem Lastabwurfrelais »2« Betrieb mit empfindlichem Lastabwurf relais Sperr-Level Der Umfang der Gerätebedienung kann eingeschränkt werden.

  • Page 7: Energieeffizienz-Monitor

    Parameters dauerhaft angezeigt. Die Parameter im Einzelnen: FLUSS CLAGE (bzw. Uhr, falls aktiviert) Das ist die Normalanzeige ohne einen aktivierten Energie- und Statusmonitor. Wurde TEMP IN im Setup-Menü die Anzeige der Uhrzeit aktiviert, wird sie nur bei der Normalanzeige dargestellt.

  • Page 8: Energiespartipp

    DSX ELECTRONIC MPS® 2. Gebrauch Temperaturbegrenzung Temperaturbegrenzung ein Dieser Durchlauferhitzer ist mit einer zuschaltbaren Temperaturbegrenzung ausgestat- tet. Werkseitig ist dieser Ver brüh ungs schutz deaktiviert. Drücken Einschalten: ≥ 3 sek Grenztemperatur mit den Pfeiltasten wählen, dann gleichzeitig die Info- Taste und die Pfeiltaste für min des tens 3 Sekunden gedrückt halten.

  • Page 9: Entlüften Nach Wartungs Arbeiten

    über prüfen, um die einwand freie Funktion und Betriebs sicherheit jederzeit zu gewähr leisten. 3. Funkfernbedienung Vereinfachte EU-Konformitätserklärung Hiermit erklärt die CLAGE GmbH, dass dieses Gerät der Richtlinie 2014/53/EU ent- spricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.clage.de/downloads Technische Daten...

  • Page 10: Wandhalter Montieren

    Anmeldung der Funkfern bedienung an den Durchlauferhitzer Im Lieferzustand ist die Funkfern bedie nung bereits am Gerät angemeldet. Die erneute Anmeldung ist nur nach durchgeführtem Werksreset am DSX oder bei dau- erhaft leuchtender Anzeige »no« auf der Funkfernbedienung durchzuführen. 1. Stellen Sie sicher, dass die Strom zufuhr zum Durchlauferhitzer eingeschaltet ist (Sicherungen).

  • Page 11: Sicherheitshinweise

    CLAGE 3. Funkfernbedienung Sicherheitshinweise • Bei Fehlfunktionen der Funkfern bedie nung sofort die Batterien entnehmen. • Die Funkfernbedienung keiner Feuchtigkeit aussetzten. • Leere Batterien können auslaufen und die Funkfernbedienung beschädigen. Daher sind die Batterien bei aufleuchtendem Batteriesymbol im Display oder fehlender Reaktion auf Tastendruck sofort zu ersetzen.

  • Page 12: Selbsthilfe Bei Problemen Und Kundendienst

    DSX ELECTRONIC MPS® 4. Selbsthilfe bei Problemen und Kundendienst Dieser Durchlauferhitzer wurde sorgfältig hergestellt und vor der Auslieferung mehr- fach überprüft. Tritt ein Problem auf, so liegt es oft nur an einer Kleinigkeit. Schalten Sie zunächst die Sicherungen aus und wieder ein, um die Elektronik »zurückzusetzen«.

  • Page 13: Description Of The Appliance

    1. Description of the appliance The instantaneous water heater DSX is a electronically controlled, pressure-resistant water heater for a decentralised water supply to one or more tap connections. Its electronic control regulates the power consumption depending on the selected out-...

  • Page 14: How To Use

    DSX ELECTRONIC MPS® 2. How to use As soon as you open the hot water tap, the instantaneous water heater switches on auto ma ti cally. When the tap is closed, the appliance automatically switches off. The water heater is operated at the device itself or with the wireless remote control.

  • Page 15: Info Menu

    CLAGE 2. How to use Info menu Info menu The Info menu offers a variety of display values, that provide information on vari- ous parameters. Press the info key for at least 3 seconds to call up the Info menu, the display con- Press firms by “Info”.

  • Page 16: Setup Menu

    DSX ELECTRONIC MPS® 2. How to use Software version Setup menu Information about installed software version. Note: Values of the Info menu cannot be modified or entered. Above mentioned values are only given for your information! Press ≥ 3 sec Note: The values are for information only and are not suitable for billing purposes.
  • Page 17 CLAGE 2. How to use Setup menu With info key you will get back to the standard display. Note: The arrow key resets the display to zero when mode “s” is chosen. The arrow key deactivates the display of the clock.

  • Page 18: Energy Efficiency Monitor

    POWER Individual parameter as follows: CLAGE (or Clock, if enabled) FLOW This is the normal display mode without an activated Energy and Status Monitor. If the clock was enabled in the Setup menu, it is only shown in normal display mode.

  • Page 19: Temperature Limitation

    Power limit If the full output of the instantaneous water heater DSX does not suffice to heat the tapped quantity of water, the control valve automatically reduces the flow rate so that the set temperature is reached.

  • Page 20: Venting After Maintenance Work

    3. Remote control Simplified EU Declaration of Conformity CLAGE GmbH hereby declares that this device complies with Directive 2014/53/EU. The complete text of the EU Declaration of Conformity is available at the following internet address: www.clage.com/downloads.

  • Page 21: Mounting The Wall Bracket

    Registration of remote control at the instant water heater The remote control is registered as-delivered condition. Only register again after performed work reset at the DSX or when the remote control display continually indicates “no”. 1. Make sure that the power supply to the instantaneous water heater is switched on (fuse).

  • Page 22: Fx Programme Buttons

    DSX ELECTRONIC MPS® 3. Remote control Safety notes • At malfunction of the remote control remove the batteries immediately. • Do not expose the remote control to moisture. • Flat batteries can leak and damage the remote control. Hence, replace flat batteries right away as soon as battery symbol lights up in the display or the remote control does not response after keystroke.

  • Page 23: Trouble-Shooting And Service

    First attempt to switch the house fuses off and on again in order to reset the electronics. Next, try to remedy the problem with reference to the following table. In doing so, you will avoid unnecessary expense of customer service assistance. DSX SERVOTRONIC MPS® Problem Cause...

  • Page 24: Description De L'appareil

    être respectées lors de l'utilisation ! 1. Description de l’appareil Le chauffe-eau instantané DSX est un appareil résistant à la pression commandé par électronique, destiné à la préparation décentralisée d‘eau chaude en un ou plusieurs points de prélèvement.

  • Page 25: Utilisation

    CLAGE 2. Utilisation Le chauffe-eau instantané se met automatiquement en marche lorsque vous ouvrez le robinet d‘eau chaude. Il s‘éteint automatiquement en refermant le robinet. Le chauffe-eau instantané est commandé soit directement sur l’appareil, soit avec la radiocommande. Réglage de la température •...

  • Page 26: Menu Info

    DSX ELECTRONIC MPS® 2. Utilisation Menu Info Affichage du menu Info Le menu Info contient un grand nombre de valeurs qui fournissent diverses infor- mations. Pour afficher le menu Info, appuyez sur la touche Info pendant au moins 3 secondes jusqu’à...
  • Page 27 CLAGE 2. Utilisation LEISTUNG Affiche la consommation actuelle en kW. Affichage du menu Info Valeur de contrôle KONTROLLWERT Appuyer Affiche la valeur calibrée du régulateur. ≥ 3 sec Diagnostic DIAGNOSE Affiche les 10 derniers messages de diagnostic. Signal SIGNAL Affiche la qualité actuelle de la liaison I C en %.

  • Page 28: Menu Setup

    DSX ELECTRONIC MPS® 2. Utilisation Menu Setup Modification dans le menu Setup Le menu Setup (Configuration) offre de nombreuses options de réglages qui concernent le comportement et l’affichage de l’appareil. Pour afficher le menu Setup, appuyez simultanément sur la touche Setup...
  • Page 29 CLAGE 2. Utilisation Appuyez sur la touche Info pour revenir à l’affichage normal. Modification dans le menu Setup Remarque : Lors du réglage des secondes, la touche fléchée remet l’affichage à zéro. La touche fléchée désactive complètement l’affichage de l’heure. Appuyer ≥...

  • Page 30: Moniteur D'efficacité Énergétique

    Après l‘effacement du message lumineux, la valeur du paramètre choisi apparaît de manière fixe dans la ligne du dessus. Détail des paramètres : « Moniteur d‘efficacité énergétique » CLAGE (ou heure, si activée) ordre des points: CLAGE (UHR) Menu volgorde „Energiebesparingsscherm“:...

  • Page 31: Limitation De La Température

    Limite de puissance Si la pleine puissance du chauffe-eau instantané DSX ne suffit pas pour chauffer l’eau prélevée, la vanne pilote limite alors automatiquement le débit afin que la tempéra- ture de consigne puisse être atteinte.

  • Page 32: Purge Après Travaux D'entretien

    3. Radiocommande Déclaration de conformité de l'UE simplifiée CLAGE GmbH déclare par la présente que cet appareil est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante : www.clage.com/downloads.

  • Page 33: Montage Du Support Mural

    À la livraison, la radiocommande est déjà identifiée auprès de l’appareil. Une nouvelle procédure de connexion ne doit être effectuée qu’après une restauration des valeurs par défaut sur le DSX ou lorsque l’afficheur de la radiocommande indique continuellement « no ».

  • Page 34: Consignes De Sécurité

    DSX ELECTRONIC MPS® 3. Radiocommande Consignes de sécurité • Retirer immédiatement les piles en cas de défaut de fonctionnement de la radio- commande. • Protéger la radiocommande de l’humidité. • Des piles épuisées risquent de couler et d’endommager la radiocommande. Par conséquent, remplacer immédiatement les piles lorsque le symbole correspondant...

  • Page 35: Auto-Dépannage Et S.a.v

    à un défaut de votre de sécurité (SDB) s’est Contacter le S.A.V. appareil, adressez-vous alors au S.A.V. déclenché. central de CLAGE. Vous devrez fournir Le limiteur de les informations qui figurent sur la L‘eau reste froide, l’affi- température et de Contacter le S.A.V.

  • Page 36: Apparaatbeschrijving

    Opmerking: de bijgevoegde veiligheidsinstructies moeten vóór het gebruik zorgvuldig en vol- ledig worden gelezen en moeten tijdens het verdere gebruik worden nageleefd! 1. Apparaatbeschrijving De doorstroomwaterverwarmer DSX is een elektronisch geregelde, drukvaste door- stroomwaterverwarmer voor de decentrale warmwatervoorziening naar één of meer- dere kranen.

  • Page 37: Gebruik

    CLAGE 2. Gebruik Zodra u het warme water van de kraan open draait, schakelt de doorstroomwa- terverwarmer automatisch aan. Wanneer de kraan wordt dicht gedraaid, gaat het apparaat automatisch weer uit. De doorstroomwaterverwarmer wordt direct aan het apparaat of met behulp van de draadloze afstandsbediening bediend.

  • Page 38: Infomenu

    DSX ELECTRONIC MPS® 2. Gebruik Infomenu Info-menu bekijken Het infomenu biedt een groot aantal mogelijkheden voor het weergeven van waarden. Om het infomenu op te roepen, drukt u minimaal 3 seconden op de infotoets , op Drukken het display verschijnt de melding “infomenu”. Met de pijltjestoetsen kunt u ≥...
  • Page 39 CLAGE 2. Gebruik Vermogen Info-menu bekijken LEISTUNG Weergave van het stroomverbruik op dat moment in kW. Controlewaarde Drukken ≥ 3 sec KONTROLLWERT Weergave van de kalibratiewaarde van de regelaar. Diagnose DIAGNOSE Weergave van de laatste tien diagnosemeldingen. Signaal «Menu Info» ordre des points: SIGNAL Menu volgorde „Infomenu“:...

  • Page 40: Instellingenmenu

    DSX ELECTRONIC MPS® 2. Gebruik Instellingenmenu Setup-menu veranderen Het instellingenmenu biedt een groot aantal instellingsmogelijkheden die betrekking hebben op de werking en het display van het apparaat. Om het instellingenmenu op te roepen, drukt u minstens 3 seconden tegelijkertijd op Drukken ≥...
  • Page 41 CLAGE 2. Gebruik Aanwijzing: Setup-menu veranderen Met de pijltjestoetsen kunt u de weergave in de secondenmodus weer op nul zetten. Met de pijltjestoetsen kunt u de klokweergave helemaal uitschakelen. Afschakeling bij overbelasting Drukken ≥ 3 sec LASTABWURF Hier kunt u de afschakeling bij overbelasting instellen.

  • Page 42: Energiebesparingsscherm

    Nadat de lopende tekst doorgelopen is, wordt in de bovenste displayregel de waarde van de geselecteerde parameter permanent weergegeven. « Moniteur d‘efficacité énergétique » De afzonderlijke parameters: ordre des points: CLAGE (of klok, indien geactiveerd) Menu volgorde CLAGE (UHR) „Energiebesparingsscherm“: Dit is het normale display zonder een geactiveerd energiebesparingsscherm. Als in het...

  • Page 43: Temperatuurbereik

    Vermogensbereik Wanneer het volledige vermogen van de doorstroomwaterverwarmer DSX niet vol- doende is om de waterhoeveelheid te verwarmen, zal het regelventiel de waterhoe- veelheid automatisch begrenzen, zodat de ingestelde temperatuur kan worden bereikt.

  • Page 44: Ontluchten Na Onderhoudswerkzaamheden

    3. Draadloze afstandsbediening Vereenvoudigde EU-Verklaring van Overeenstemming Hierbij verklaart CLAGE GmbH dat dit apparaat voldoet aan de Richtlijn 2014/53/EU. De volledige tekst van de EU-Verklaring van Overeenstemming is beschikbaar via het internetadres: www.clage.com/downloads Technische gegevens...

  • Page 45: Wandhouder Monteren

    In de toestand bij levering is de draadloze afstandsbediening reeds op het appa- raat aangemeld. De aanmelding hoeft uitsluitend uitgevoerd te worden als de DSX naar de fabrieksin- stellingen wordt gereset of als de melding “no” op de draadloze afstandsbediening continu wordt weergegeven.

  • Page 46: Veiligheidsaanwijzingen

    DSX ELECTRONIC MPS® 3. Draadloze afstandsbediening Opmerkingen: • Bij een niet aangemelde draadloze afstandsbediening resp. bij een onderbreking van de draadloze verbinding blijft de als laatste ingestelde temperatuur behouden. • Voor de installateur: na een reset van de doorstroomwaterverwarmer (zie de mon- tagehandleiding, hoofdstuk “Opnieuw in bedrijf stellen”) moet de aanmelding...

  • Page 47: Probleemoplosser En Klantenservice

    Zekering vervangen of weer Huiszekering doorgebrand Water blijft koud, lost, kunt u contact opnemen met de inschakelen. LCD-display brandt klantenservice van CLAGE. Houd daar- niet Veiligheidsdrukbegrenzer Contact op met de klantenser- bij de gegevens van het typeplaatje (SDB) is geactiveerd.

  • Page 48: Zusätzliche Hinweise

    5. Produktdatenblatt / Product data sheet / Fiche technique de produit / Productinformatieblad Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013 η °C dB(A) CLAGE 5VF270E-6 Erläuterungen Name oder Warenzeichen Gerätebezeichnung Gerätetyp Lastprofil Klasse Warmwasserbereitungs-Energieeffizienz Warmwasserbereitungs-Energieeffizienz Jährlicher Stromverbrauch Alternatives Lastprofil, die entsprechende Warmwasserbereitungs-Energieeffizienz und der entsprechende jährliche Stromverbrauch, sofern verfügbar.
  • Page 49 CLAGE 5. Produktdatenblatt / Product data sheet / Fiche technique de produit / Productinformatieblad > en Product data sheet in accordance with EU regulation (a) Brand name or trademark, (b.1) Model, (b.2) Type, (c) Specified load profile, (d) Energy-efficiency class, (e) Energy-efficiency, (f) Annual power consumption, (g) Additional load profile, the appropriate energy-efficiency and the annual power consumption, if applicable, (h) Temperature setting for the temperature controller, (i) Sound power level, internal.
  • Page 52 CLAGE GmbH Pirolweg 1–5 21337 Lüneburg Deutschland Telefon: +49 4131 8901-0 Telefax: +49 4131 83200 E-Mail: service@clage.de Internet: www.clage.de Kurzanleitung Quick reference guide Notice résumée Korte gebruiksaanwijzing Setup-Taste Pfeiltaste nach oben Setup key Arrow key up Touche Setup Touche fléchée vers le haut...
