4 Installation du système Furlex
4.1 Marquage du perçage du pont et pose du passe-pont
La meilleure méthode pour déterminer l'emplacement du passe-pont est de dresser le mât en utilisant
un étai qui traverse le pont par un plus petit trou. Si vous utilisez cette procédure, suivez les instruc-
tions ci-dessous à partir de l'étape 1. Si le perçage du trou pour la pose du passe-pont est la première
étape, commencez en étape 5.
1. Utilisez comme centre le trou Ø 6,5 mm (1/4") au point d'intersection pour découper un trou Ø
50 mm (2") dans le pont.
2.
Dressez le mât et utilisez une drisse de génois (celle destinée
à l'enrouleur Furlex) comme étai. Passez la drisse dans la
découpe pratiquée dans le pont et fixez-la au trou de la ferrure
d'étrave. Utilisez une drisse équipée d'une manille (fixée par
un nœud ou une cosse "talurit"). Si la drisse est équipée d'un
mousqueton, évitez d'utiliser celui-ci, pour des raisons de
sécurité.
ATTENTION ! Utilisez toujours une manille solide ou nouez la drisse !
3.
Marquez la position de la drisse au bord du trou Ø 50 mm (2")
dans la longueur et dans la largeur.
4. Mollissez la drisse de génois à l'aide d'une autre drisse. Détachez la première drisse de génois.
5.
Fixez un morceau de contreplaqué ou matériau similaire, à
l'aide de 3 vis, comme illustré en fig. 4.1.c. Positionnez les vis
à proximité du trou en laissant suffisamment de place pour la
scie sauteuse ou pour la scie cloche. Remarque : Pour que les
marquages soient plus précis et dans le cas d'un pont de plus de
5 mm (3/16"), il est recommandé de remplir le trou Ø 50 mm
(2") avec un morceau de bois et un mastic à séchage rapide.
6.
Placez le gabarit de perçage fourni au-dessus du trou. Vérifiez
que les lignes de référence coïncident avec les marques sur le
pont. Immobilisez le gabarit avec du ruban adhésif.

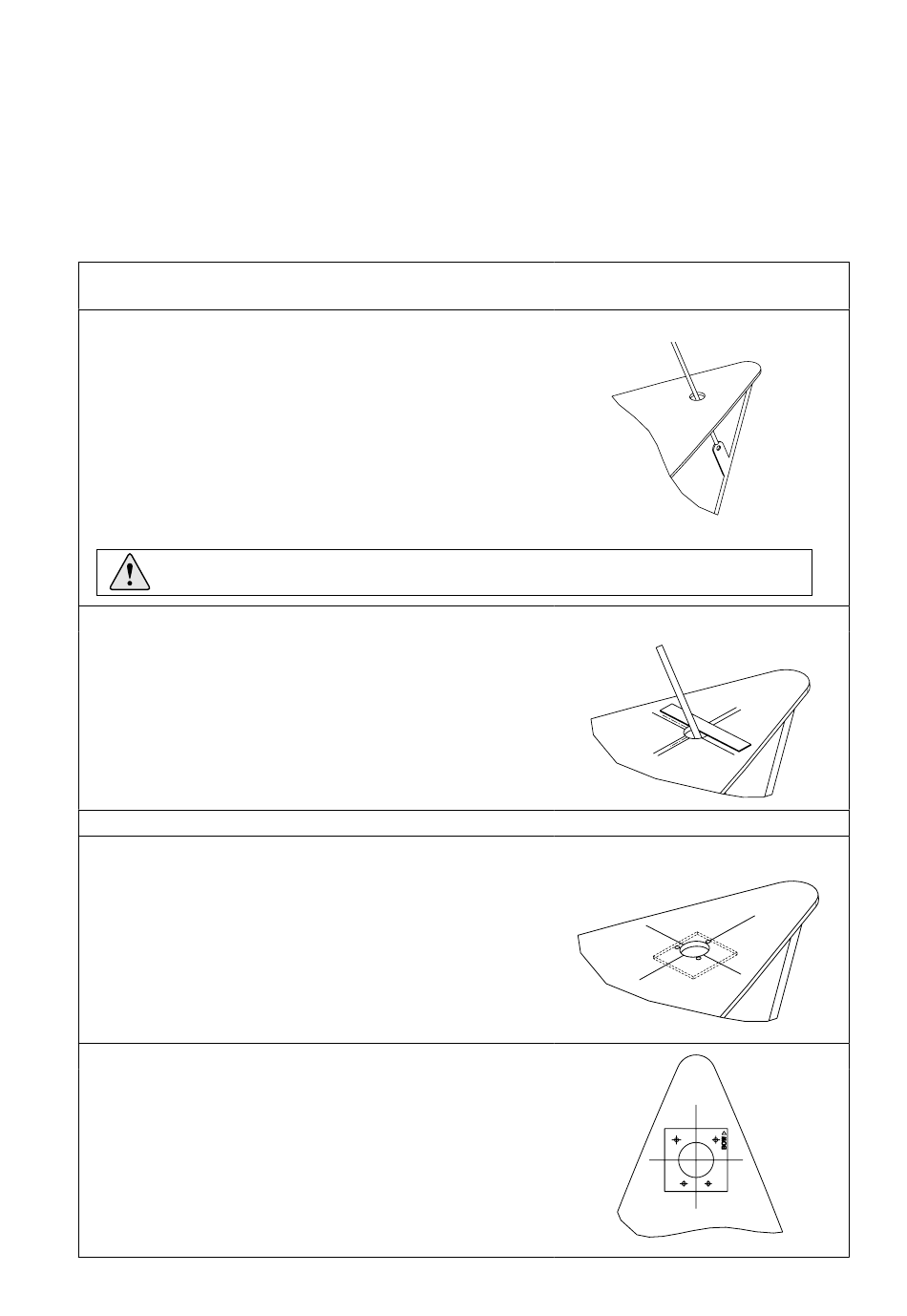

Fig. 4.1.a
Fig. 4.1 b
Fig. 4.1.c
Fig. 4.1.d
