Réglage des Fins de Courses

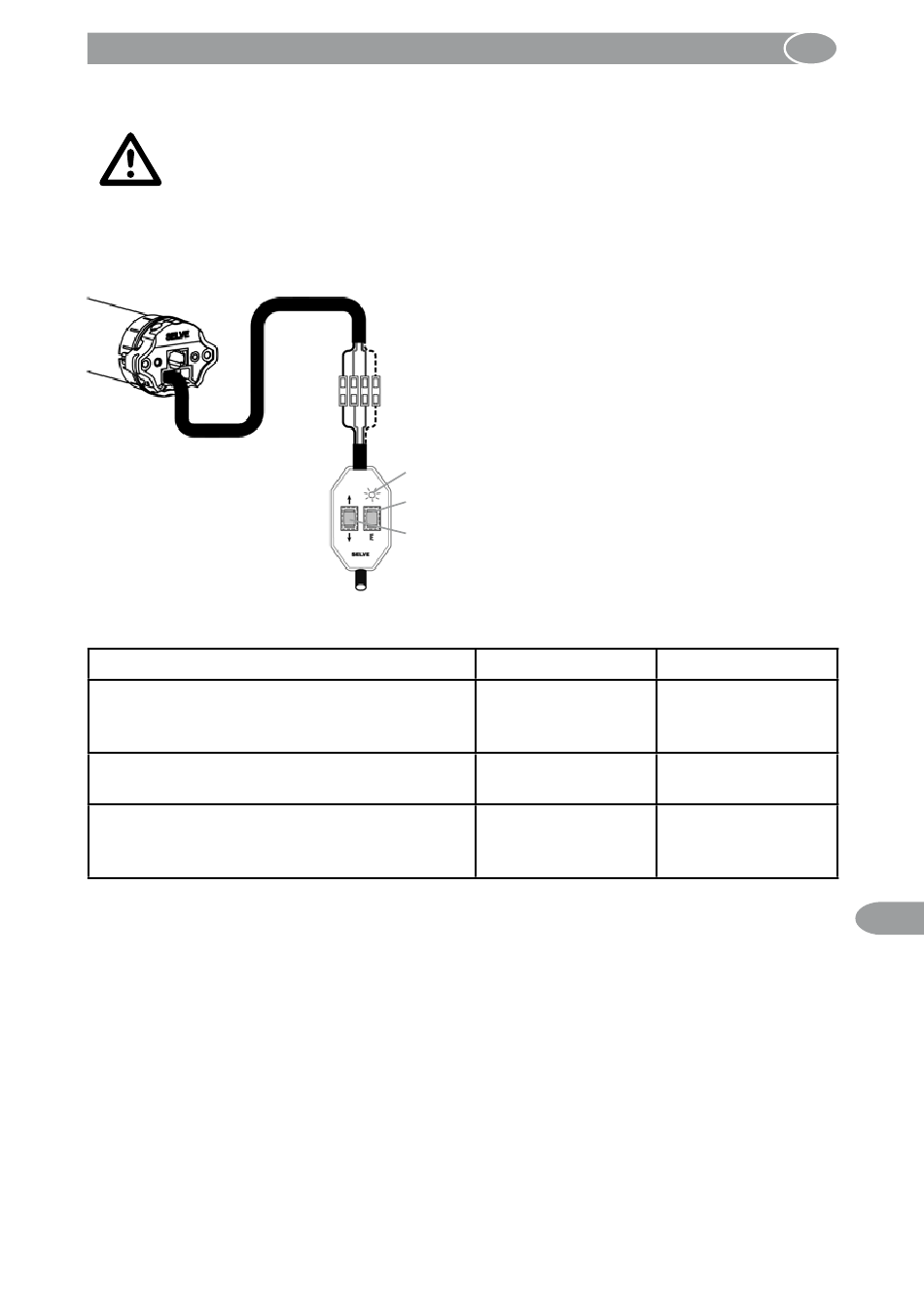

4.4. Réglage des Fins de Course avec l'Inverseur ou le Câble de réglage
Avant le branchement du câble de réglage, veillez à :
Attention ! Risque d'électrocution !
Effectuez le branchement quand l'installation n'est pas sous tension !
Attention !
Relier les 4 conducteurs du câble de l'interrupteur de réglage au câble de raccorde­
ment de la motorisation en veillant à respecter les couleurs.
PE = jaune­vert
N = bleu
HAUT = marron
BAS = noir
4.5. Sélection du Mode de fonctionnement
Mode réglage/Fins de Course
Mode automatique
FdC Bas, point fixe – FdC Haut,
sur couple & libération de tension
Mode manuel
FdC Bas, point fixe/FdC Haut, point fixe
Mode manuel
FdC Bas, point fixe – FdC Haut,
sur couple & libération de tension
Diode allumée = installation sous tension
La touche E = Touche de Réglage
Touche Monter/Descendre
Câble de réglage
4.5.1. (page 48)
4.5.2. (page 49)
4.5.3. (page 50)
47
FR
Inverseur
4.5.1. (page 48)
–
–
FR
