2. Introduisez les fils par la partie inférieure du bornier.
3. Serrez fermement les vis des bornes avec un couple de 0,5 NSm.
Note 1. Séparez toujours la ligne des signaux de contrôle par rapport aux câbles du
circuit principal et aux autres câbles d'alimentation.
Note 2. Ne soudez pas les câbles aux bornes du circuit de contrôle car il se pourrait
ainsi qu'ils n'entrent pas parfaitement en contact avec celles–ci.
Note 3. Dénudez environ 5,5 mm de l'extrémité de chaque câble à connecter aux
bornes du circuit de contrôle.

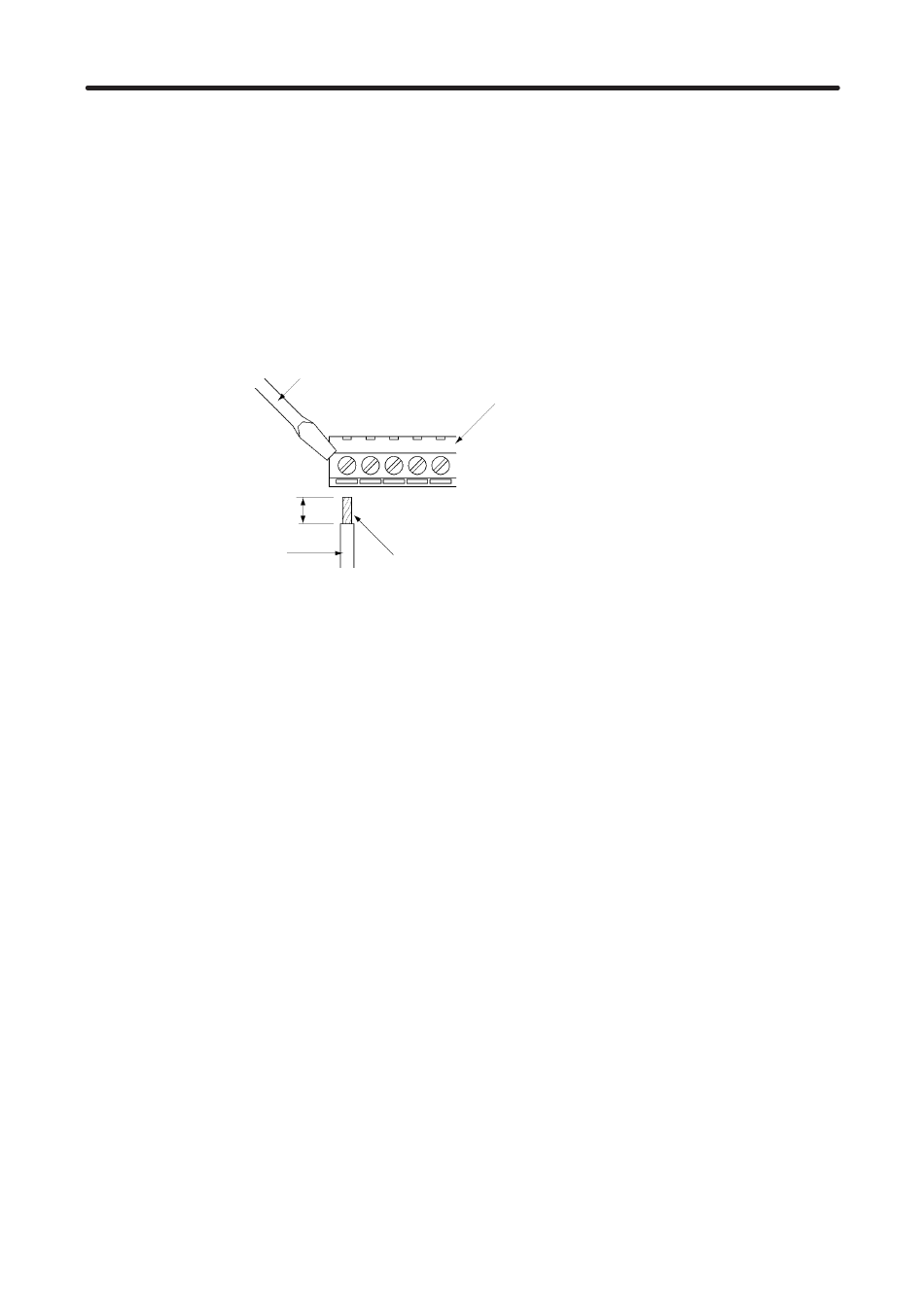

Dénudez 5,5 mm de
l'extrémité du câble
Câbles
Note 4. Connectez le blindage à la borne de terre du variateur. Ne mettez pas le blindage
à la terre sur le côté du contrôle.
Note 5. Protégez le blindage avec un ruban isolant de façon à ce qu'il n'entre pas en
contact avec des câbles de signaux ou d'autres machines.
Tournevis à lame
Extrémité non
soudée ou câble
sans soudure
Bornier du circuit de
contrôle
Note Appliquer un couple supérieur à
0,5 NSm pourrait endommager
le bornier. Par contre, avec un
serrage insuffisant les câbles
pourraient se débrancher.
