Bruksanvisning

KOMMANDO- OG KONTROLLAPPARATER (fig. D-E)
Pos. 1 Strömbrytare på/avkopplad.
Pos. 2 Grön LED. När den här LED-lampan lyser är svetsma-
skinen spänningssatt och färdig för användning.
Pos. 3 Potentiometer för reglering av trådhastigheten.
Pos. 4 Kopplare för svetsningsprocessen:
• I läge måste man hålla skärbrännarens manöver-
knapp nedtryckt under hela arbetsperioden.
• I läge räcker det att trycka ned och sedan släppa
manöverknappen för att sätta i gång svetsningen; för att
stoppa den trycker ni en gång till.
Pos. 5 Potentiometer med brytare för reglering av punkt-
svetsningstiden.
Pos. 6 Potentiometer för reglering av BURN-BACK.
Pos. 7 Potentiometer för startreglering av motorn. Ställ inte
rampen under läge 2 om motors varvtal är på maxi-
mal inställning. En säkerhetsanordning som skyddar
motorborstarna detta funktionssätt.
Pos. 8 Gul LED för termostatiskt skydd. När den här LED-
lampan lyser har överhettningsskyddet utlösts. Du
arbetar utanför arbetscykeln (se "Begränsningar för
användning"). Vänta i någon minut innan du fortsätter
att svetsa.
Pos. 9 Strömbrytare med flera positioner för fininställning av
svetsstyrkan.
Pos. 10 Stegströmbrytare för fininställning av tryck i svets-
ningen.
Pos. 11 Centralt uttag för skärbrännaren.
Pos. 12 Hurtigkopling for tilkopling av jordledning. Denne
type sveisemaskiner har to induktansverdier for å
kunne velge og modifisere sveisebadet ved å foran-
dre på generatorens dynamiske egenskaper. Valget
må gjøres i samsvar med sveisestrømmen (gåfra
posisjon tilposisjon
øker).
Anslutning av skarbrannare och
jordkabel
• Anslut svetsapparatens skärbrännare med dess bakre ände
till det centrala uttaget på frontpanelen (pos. 11, fig. E).
• Sätt in jordkabeln i snabbuttaget (pos. 12, fig. E).

Laddning av svetstrad

• Öppna locket på den rörliga sidan och för in spolen ( 300
mm) på stödet så att tråden rullas upp medsols och genom
att centrera stödets utskjutande märke med spolens hål.
• Trä in trådändan i den bakre trådföraren (pos. 1, fig. F) på
drivmekanismen.
• Lyft upp den odrivna rullen (pos. 7 fig. F) genom att frigöra
rullarnas tryckanordning (pos. 5, fig. F). Kontrollera att dia-
metern för tråden som används finns ingraverad på utsidan
av motorrullen (pos. 3, fig. F).
11
• För in tråden några centimeter i trådföraren på den centrali-
serade hållaren (pos. 4, fig. F). Sänk ned den odrivna rullens
hållararm och säkerställ att tråden går in spåret på motorrul-
len. Justera vid behov trycket mellan rullarna genom att vrida
på den därtill avsedda skruven (pos. 5, fig. F). Trycket är rätt
när det är det minsta möjliga som hindrar rullarna från att
glida på tråden. Ett för stort tryck orsakar deformation av trå-
den och trasslar till den vid höljets ingång, ett otillräckligt
tryck leder till oregelbundet svetsresultat.
12

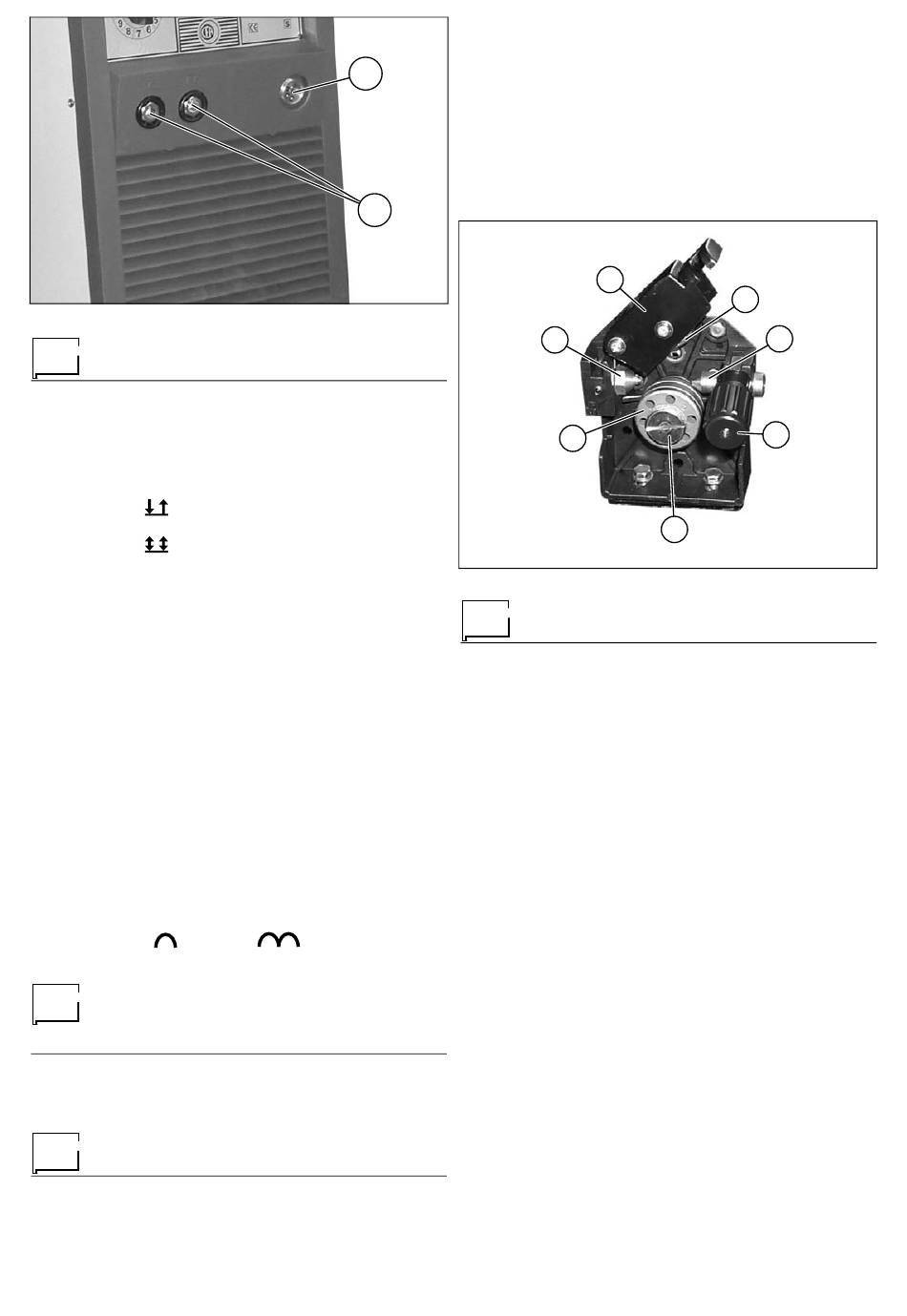

Fig. E
Fig. F
VIKTIGT: Innan ni sätter på svetsapparaten måste ni på nytt
kontrollera att spänning och frekvens på matarnätet motsvarar
data på märkplåten.
• Sätt igång svetsmaskinen genom att trycka på ljusomkopp-
laren (COMPACT 270-310 pos. 1, fig. D) eller vrida kommu-
tatorn (COMPACT 360 pos. 10, fig. D) till läget 1.
• När den gröna LED-lampan tänds (pos. 2, fig. D) betyder det
att svetsmaskinen är i funktion och färdig för användning.
• Placera svetsspänningens kommutator (pos. 9, fig. D) på det
mest lämpliga läget för arbetet som ska utföras.
• Tag bort munstycket och trådledaren från svetsbrännaren för
att möjliggöra fri utmatning av tråden under laddningen.
Kom ihåg att detta måste passa till trådens diameter .
• Reglera trådhastigheten på potentiometern till pos. 3 (pos. 3,
fig. D).
• Tryck på skärbrännarens manöverknapp tills tråden kommer
ut ur skärbrännaren.
• Skruva på utloppsmunstycket igen i änden på skärbränna-
ettersom strømmen
ren.
• Sätt på rätt gasmunstycke.
• Skydda gasmunstycket och trådmunstycket på svetsbrän-
naren från svetsstänk.
• Anslut jordledningsklämman till stycket som ska svetsas (se
fig. G).
• Svetsaggregatet är klart för svetsning.
• För att starta svetsningen, närma dig punkten som ska svet-
sas och tryck på knappen på svetsbrännaren.
• När svetsningen har avslutats, avlägsna resterna, stäng av
maskinen och stäng gasbehållaren.
SOMSVETSNING
Välj inställning av lämpligaste spänning och trådhastighet för
det arbete som ska utföras genom att använda respektive
manöverknappar. Tryck på skärbrännarens manöverknapp för
att sätta på svetsström och mata fram tråd och utför sedan
svetsningen. Då arbetet är utfört, trycker ni tillbaka skärbrän-
narens manöverknapp. Trådmatarmotorn stoppar omedelbart
medan generatorn har kvar spänning tillräckligt länge för att
bränna den överflödiga tråd som matats fram ur skärbränna-
53
