FSV400, FSS400 VORTEX & SWIRL FLÖDESMÄTARE | CI/FSV/FSS/430/450-X1 REV. I
Via ström- / HART-utgång (4 till 20 mA) kan en extern tryck-
mätomvandlare med HART-kommunikation anslutas. Den
externa mätomvandlaren måste då drivas i HART-Burst-läge, t.ex.
ABB:s tryckmätomvandlare modell 266 eller modell 261 med
beställningsalternativ "P6 – HART-Burst-läge".
Mätomvandlaren i VortexMaster FSV400, SwirlMaster FSS400
har stöd för HART-kommunikation till och med HART7-
protokollet.
OBS!
VortexMaster / SwirlMaster kan inte kommunicera med ett
styrsystem eller konfigurationsverktyg via HART medan
tryckmätomvandlaren kommunicerar i BURST-läge, eftersom
BURST-signaler har högre prioritet än cyklisk HART-
kommunikation.

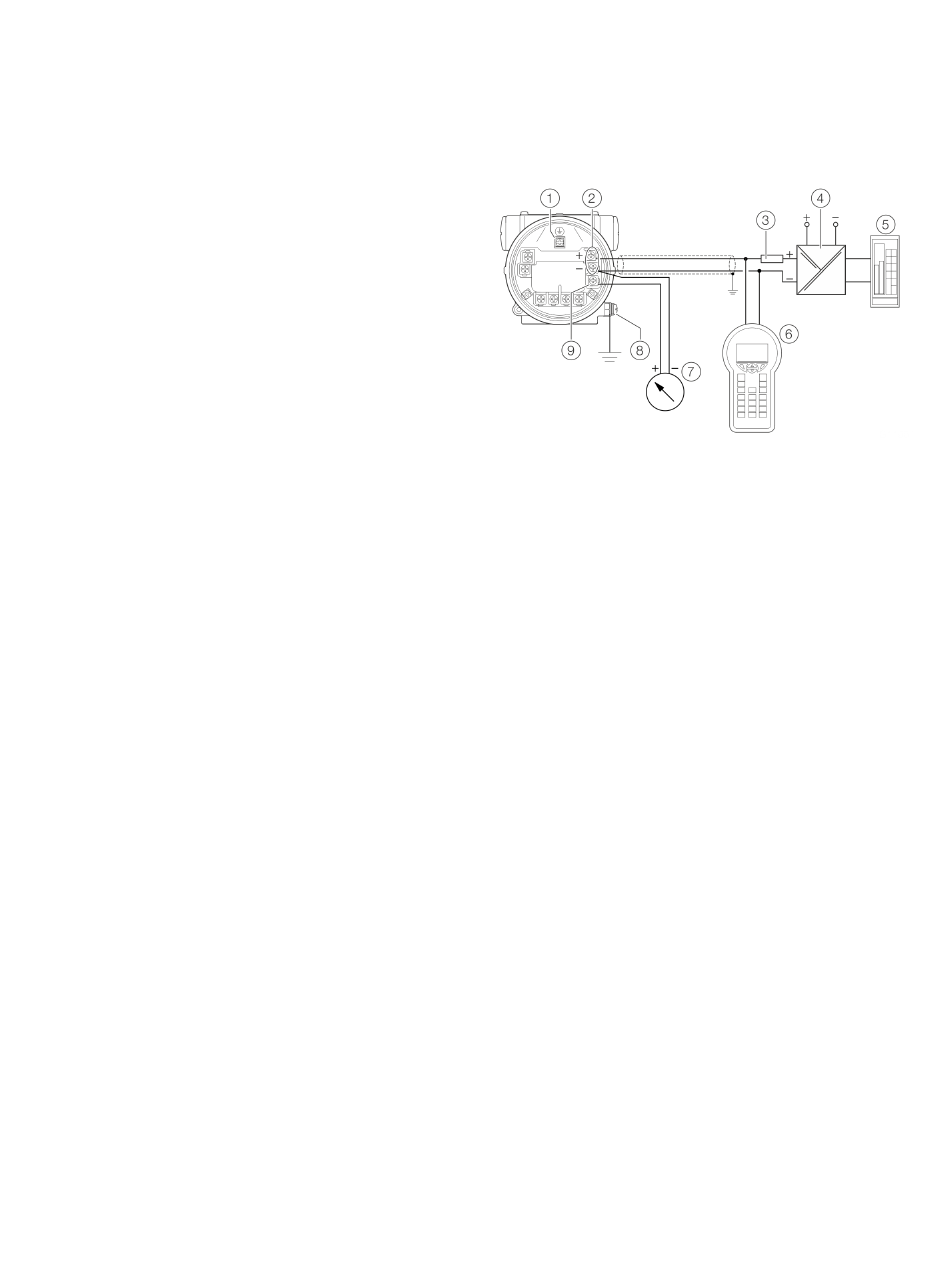

Anslutningsexempel HART®-kommunikation
1 Internt jordningsuttag
2 Energiförsörjning, ström- / HART-
utgång
3 Belastningsmotstånd
4 Energiförsörjning / matarbrytare
Bild 38: HART-kommunikation (exempel)
Signal- / matningsspänningen ska anslutas med tvinnade kablar
med en ledararea på 18 till 22 AWG / 0,8 till 0,35 mm
vara maximalt 1 500 m (4 921 ft) långa. För längre ledningar krävs
större ledararea.
Vid användning av skärmade kablar får skärmen endast läggas
på enda sidan (inte på båda).
Mätomvandlaren kan även jordas med den inre plinten (se
märkning).
Utsignalen (4 till 20 mA) och strömförsörjningen leds i samma
ledarpar.
Mätomvandlaren arbetar med en matningsspänning mellan
12 och 42 V DC. På apparater med tändskyddsklass "Ex ia,
Egensäkerhet" (FM-, CSA- och SAA-godkännande) får
försörjningsspänningen inte överskrida 30 V DC. I vissa länder är
den maximala försörjningsspänningen begränsad till lägre
värden. Tillåten försörjningsspänning anges på typskylten upptill
på mätomvandlaren.
OBS!
Konfigurationsändringar sparas i sensor-minnet först när ingen
HART-kommunikation längre pågår. För att ändringarna ska
sparas säkert måste HART-kommunikationen avslutas innan
apparaten avskiljs från nätet.
SV – 41
5 SPS / PLS
6 HART bärbar terminal
7 Extern display
8 Externt jordningsuttag
9 Anslutningsuttag för extern
display
2
som får
