Caisson 78 X 67 Mm Ouvert En Bas - SOMFY J4 RTS Notice Installateur

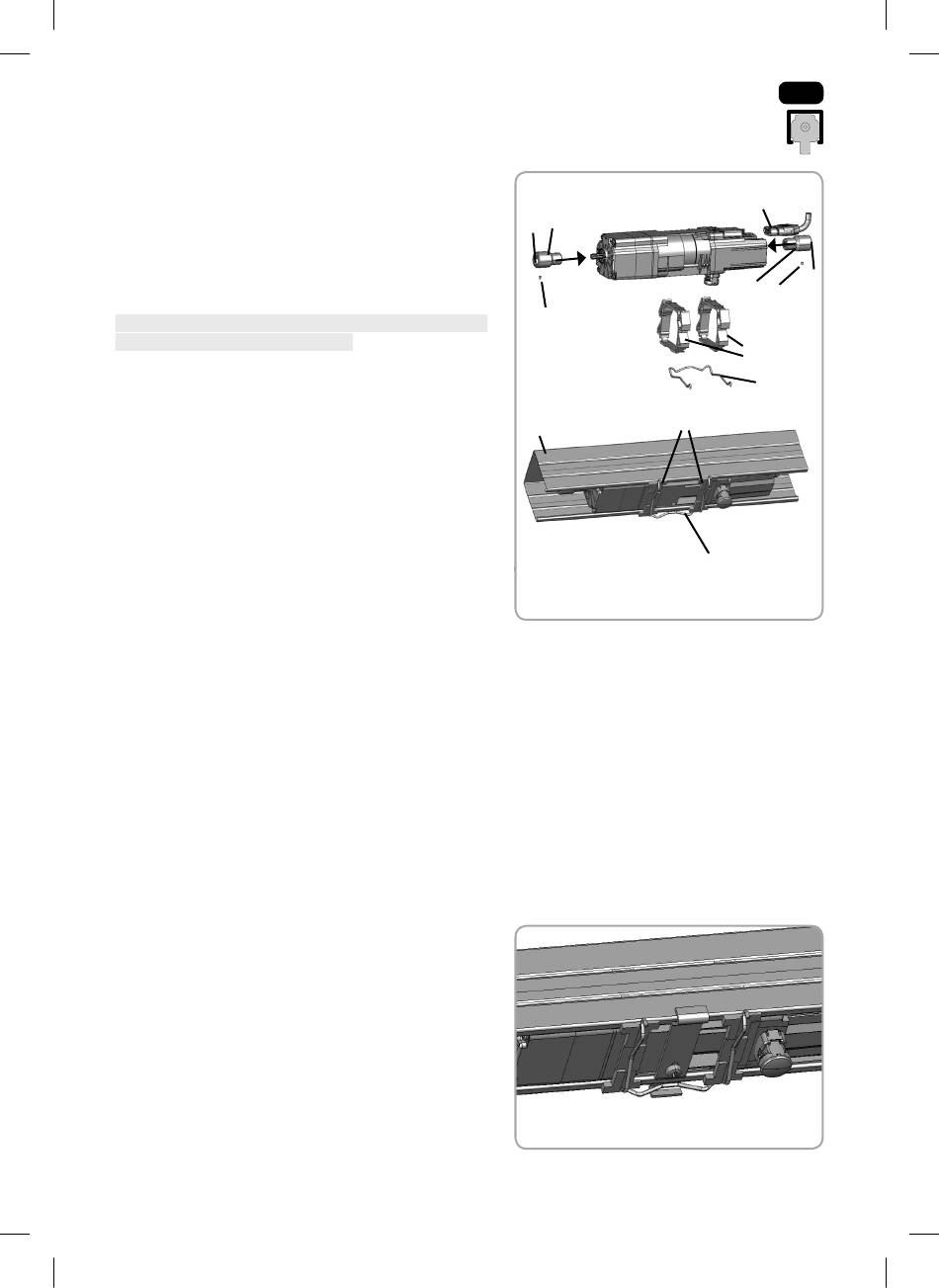

2.4 Caisson 78 x 67 mm ouvert en bas

Montage avec moteurs J406 / J410 (couple de 6 ou
10 N.m)
• Visser les 2 adaptateurs (1) au moyen de 2 vis M3 x 8
(2) sur l'axe du moteur.
Couple de serrage = 1,35 N.m +/- 20%
• Brancher le câble de raccordement (3) sur le moteur.
S'assurer que le câble ne passe pas sur une partie tour-
nante du moteur ou du mécanisme.
• Monter les deux adaptateurs de caisson (8) sur le
moteur.
• Insérer le moteur dans le caisson (4).
• À l'aide du clip (5), fixer le moteur dans le caisson (4).
• L'axe peut être fixé dans l'adaptateur avec une vis sans
tête (7).
Couple de serrage = 2 N.m maximum
Pour moteur de plus de 10 N.m
• L'étrier additionnel doit être fixé avec une nouvelle
vis -> couple de serrage ≤ 4 N.m.
Copyright © 2013-2017 SOMFY ACTIVITES SA. All rights reserved.
5072038D J4 RTS.indd 9
1
2
7
8
4
Images non contractuelles
FR
3
2
1
7
8
5
5
9
