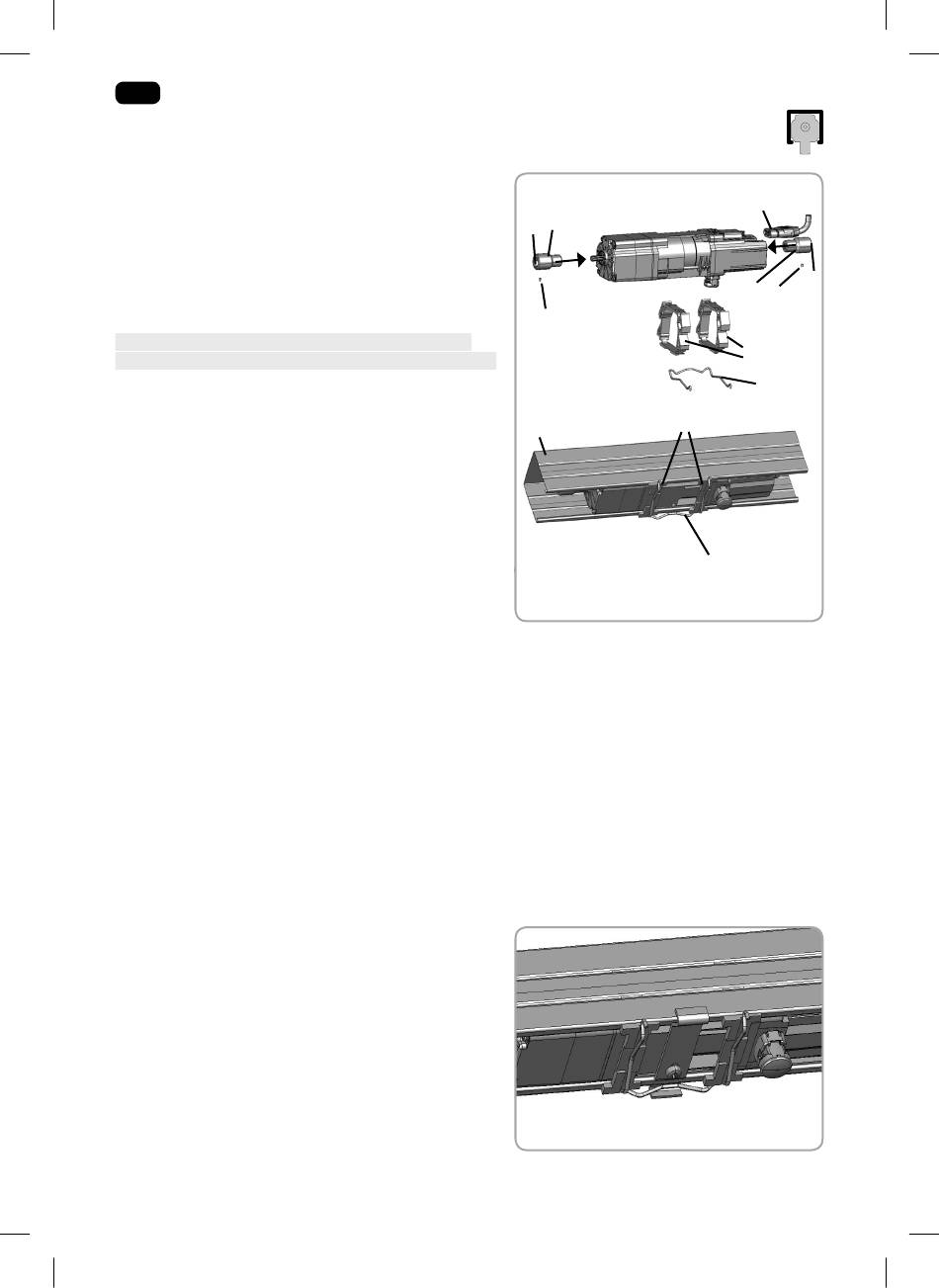

2.4 Kopfschiene 78 x 67 mm, unten offen

Montage mit den Antrieben J406/J410 (Drehmoment
6 oder 10 Nm)
• Schrauben Sie die 2 Adapter (1) mit 2 Schrauben M3x8
(2) an die Antriebswelle.
Anzugsmoment = 1,35 N.m +/- 20%
• Schließen Sie das Stromversorgungskabel (3) am
Antrieb an.
Vergewissern Sie sich, dass das Kabel nicht über ein
drehendes Teil des Antriebs oder des Gestänges verläuft.
• Bringen Sie die beiden Kopfschienenadapter (8) am
Antrieb an.
• Schieben Sie den Antrieb in die Kopfschiene (4).
• Fixieren Sie den Antrieb mithilfe der Halteklammer (5) in
der Kopfschiene (4).
• Die Welle kann mit einem Gewindestift (7) im Adapter
fixiert werden.
Anzugsmoment = 2 N.m maximal
Antriebe mit mehr als 10 Nm:
• Die zusätzliche Halteklammer muss mit einer
Schraube befestigt werden -> Anzugsmoment
≤ 4 Nm.
30 Abbildungen nicht bindend.
5072038D J4 RTS.indd 30
1
2
7
4
