SOMFY J4 RTS Notice Installateur page 48

1TN
2TN
IT
HTM

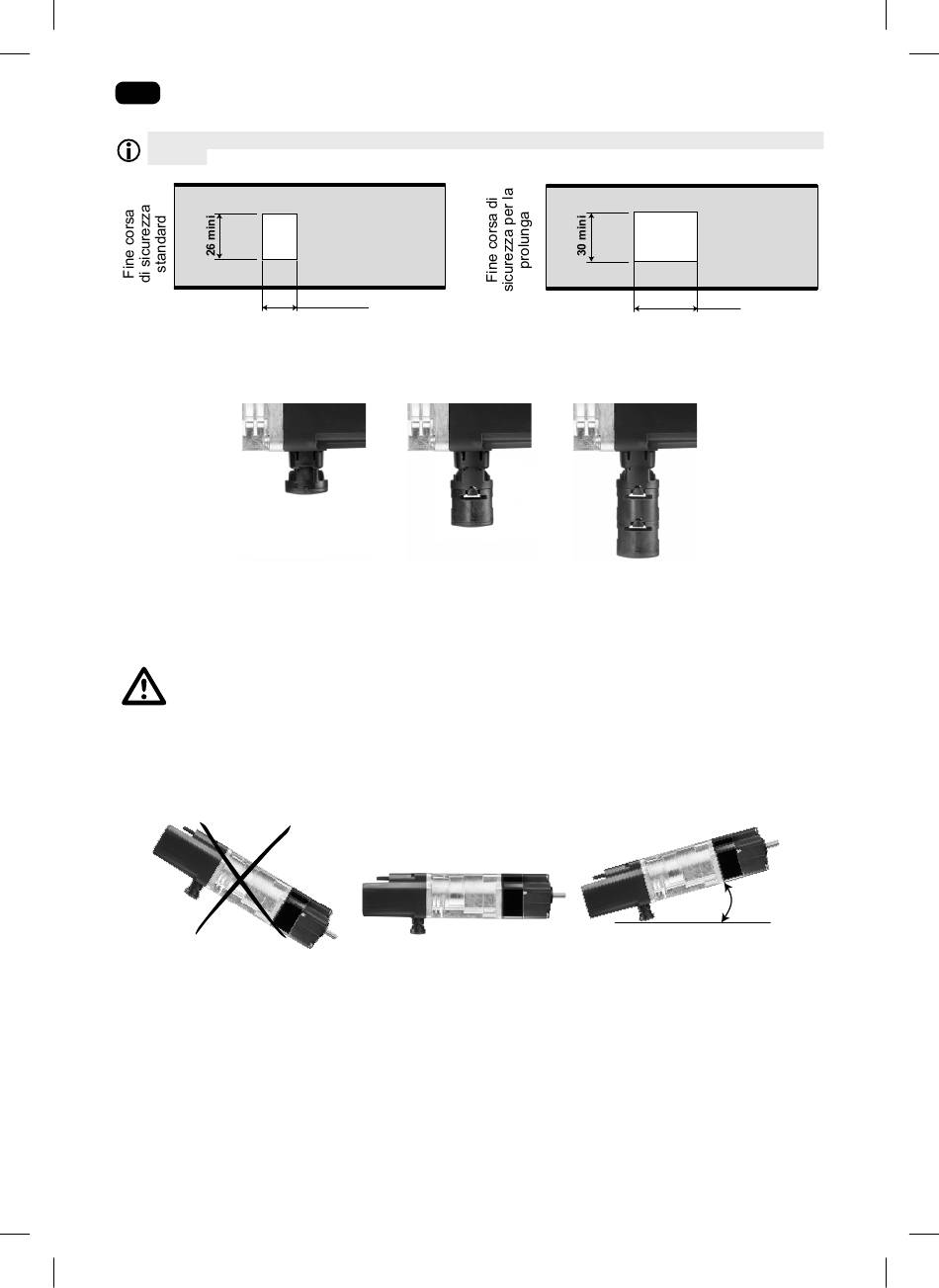

Sezione del cassonetto
Per informazioni tecniche dettagliate, consultare le schede caratteristiche e piani di interfaccia
dedicati.
WT
Montaggio con pulsante di sicurezza a fungo per estensione kit cod.:
9017754
Assicurarsi che durante il funzionamento nessuna lama della tenda eserciti una forza radiale sul
fine corsa di sicurezza.
Se il frangisole orientabili è fornita di lame a Z, è necessario procedere con la regolazione del fine
corsa alto del motore. In questo caso il fine corsa di sicurezza serve ad assicurare la sicurezza del
frangisole orientabili.
Inclinazione motore
Il motore J4 RTS è stato progettato per funzionare in posizione orizzontale:
NOK
Le immagini hanno uno scopo
48
puramente indicativo.
5072038D J4 RTS.indd 48
20 mini
OK
Copyright © 2013-2017 SOMFY ACTIVITES SA. All rights reserved.
WT
OK
36 mini
10°
max
