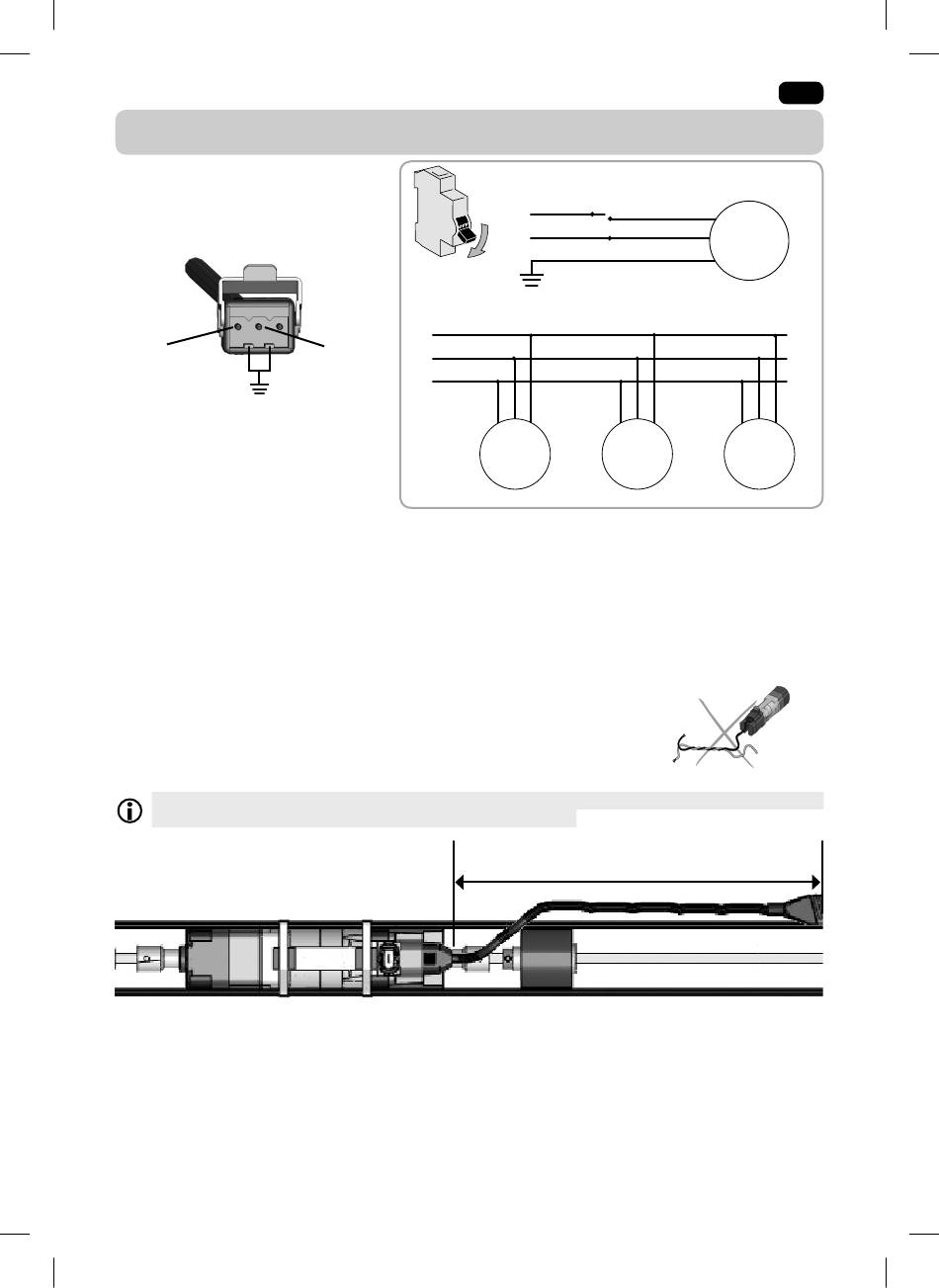

3. CABLAGGIO
• Disinserire l'alimentazione.
• Collegare il motore osservando le
informazioni riportate nella seguente
tabella::
1 2 3
Neutro
(Blu)
Terra (Verde-Giallo)
I conduttori di fase e neutri devono
essere collegati insieme rispettiva-
mente.
Nel caso in cui il motore sia comandato
da un automatismo o centralina, fare
riferimento al manuale di istruzioni
dell'automatismo.
• Sempre fare un anello sul cavo di alimentazione di rete tra la scheda elettronica e la motorizzazione per
impedire la penetrazione dell'acqua nella motorizzazione.
• Non intrecciare il cavo di alimentazione del dispositivo ricevitore J4 RTS con
un altro cavo.
Per ottenere una buona trasmissione del segnale radio, occorre far uscire dal cassonetto il cavo di
alimentazione del dispositivo ricevitore J4 RTS di almeno 30 cm.
Copyright © 2013-2017 SOMFY ACTIVITES SA. All rights reserved.
5072038D J4 RTS.indd 53
Comune
Comune
Neutro
(Nero)
Terra
Comune
Nero (2)
Neutro
Blu (1)
Terra
Verde-Giallo
M
M
M
M
L ≥ 30 cm
Le immagini hanno uno scopo
puramente indicativo.
IT
M
Motore
M
M
M
53
