SOMFY J4 RTS Notice Installateur page 6

1TN
2TN
FR
HTM

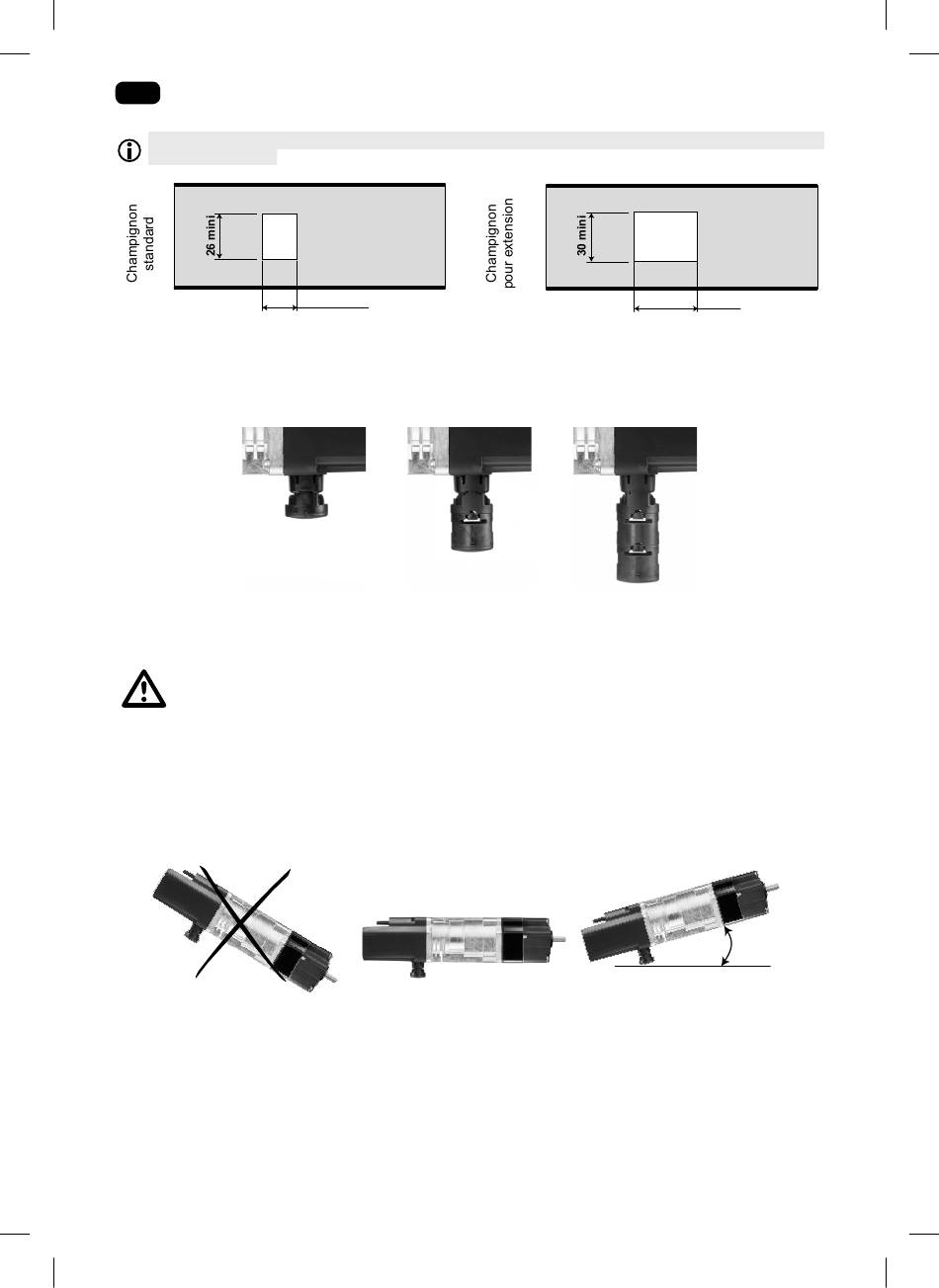

Découpe du caisson
Pour des informations techniques détaillées, se référer aux fiches caractéristiques et plans
d'interface dédiés.
WT
Montage avec champignon pour extension kit ref : 9017754
S'assurer que lors du fonctionnement aucune lame du produit porteur n'exerce un effort radial sur le
champignon.
Si le produit porteur est équipé de lame en forme de Z il est nécessaire de procéder au réglage de la fin
de course haute du moteur. Dans ce cas le champignon est utilisé pour assurer la sécurité du produit
porteur.
Inclinaison moteur
Le moteur J4 RTS a été conçu pour fonctionner à l'horizontale :
NOK
6
Images non contractuelles
5072038D J4 RTS.indd 6
20 mini
OK
Copyright © 2013-2017 SOMFY ACTIVITES SA. All rights reserved.
WT
OK
36 mini
10°
maxi
31/05/2017 11:18:00
