Montage; Caisson 58 X 56 Mm Ouvert En Haut - SOMFY J4 RTS Notice Installateur

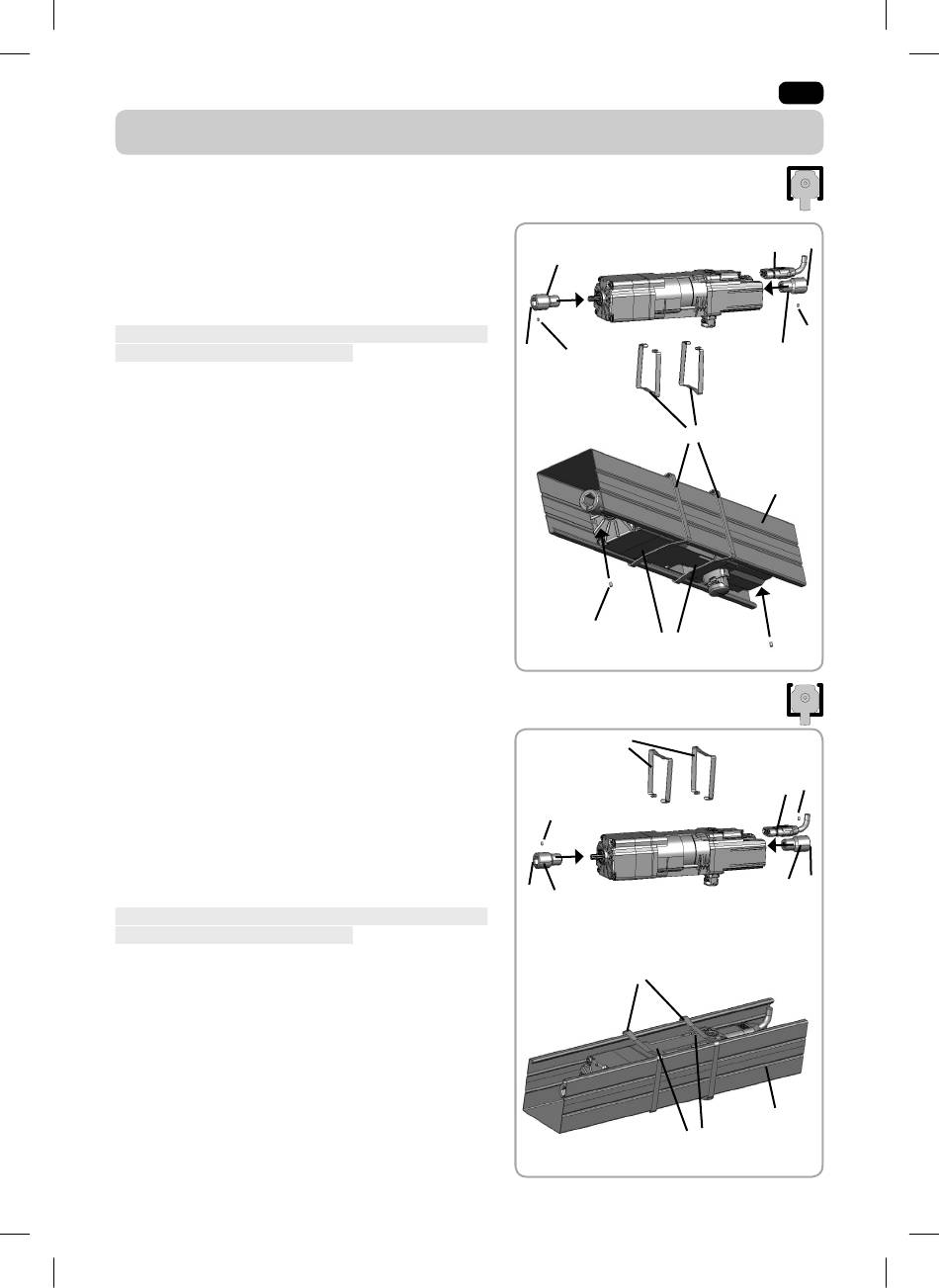

2. MONTAGE

2.1 Caisson 57 X 51 mm ou 58 x 56 mm ouvert en bas
• Visser les 2 adaptateurs (1) au moyen de 2 vis M3x8 (2)
sur l'axe du moteur.
Couple de serrage = 1,35 N.m +/- 20%
• Brancher le câble de raccordement (3) sur le moteur.
S'assurer que le câble ne passe pas sur une partie tour-
nante du moteur ou du mécanisme.
• Presser le bord du caisson (4) dans la zone du moteur.
• Insérer le moteur dans le caisson (4).
• À l'aide des clips (5), fixer le moteur dans le caisson (4)
par-dessus les bandes acoustiques (6a).
• L'axe peut être fixé dans l'adaptateur avec une vis sans
tête (7).
Couple de serrage = 2 N.m maximum

2.2 Caisson 58 x 56 mm ouvert en haut

Montage avec clips extérieurs
• Visser les 2 adaptateurs (1) au moyen de 2 vis M3x8 (2)
sur l'axe du moteur.
Couple de serrage = 1,35 N.m +/- 20%
• Brancher le câble de raccordement (3) sur le moteur.
S'assurer que le câble ne passe pas sur une partie tour-
nante du moteur ou du mécanisme.
• Insérer le moteur dans le caisson (4).
• À l'aide des clips (5), fixer le moteur dans le caisson (4)
par-dessus les bandes acoustiques (6a).
• L'axe peut être fixé dans l'adaptateur avec une vis sans
tête (7).
Couple de serrage = 2 N.m maximum
Copyright © 2013-2017 SOMFY ACTIVITES SA. All rights reserved.
5072038D J4 RTS.indd 7
1
2
7
5
7
6a
5
7
2
1
5
6a
Images non contractuelles
