Cassonetto 67 X 66 Mm Aperto In Basso - SOMFY J4 RTS Notice Installateur

IT

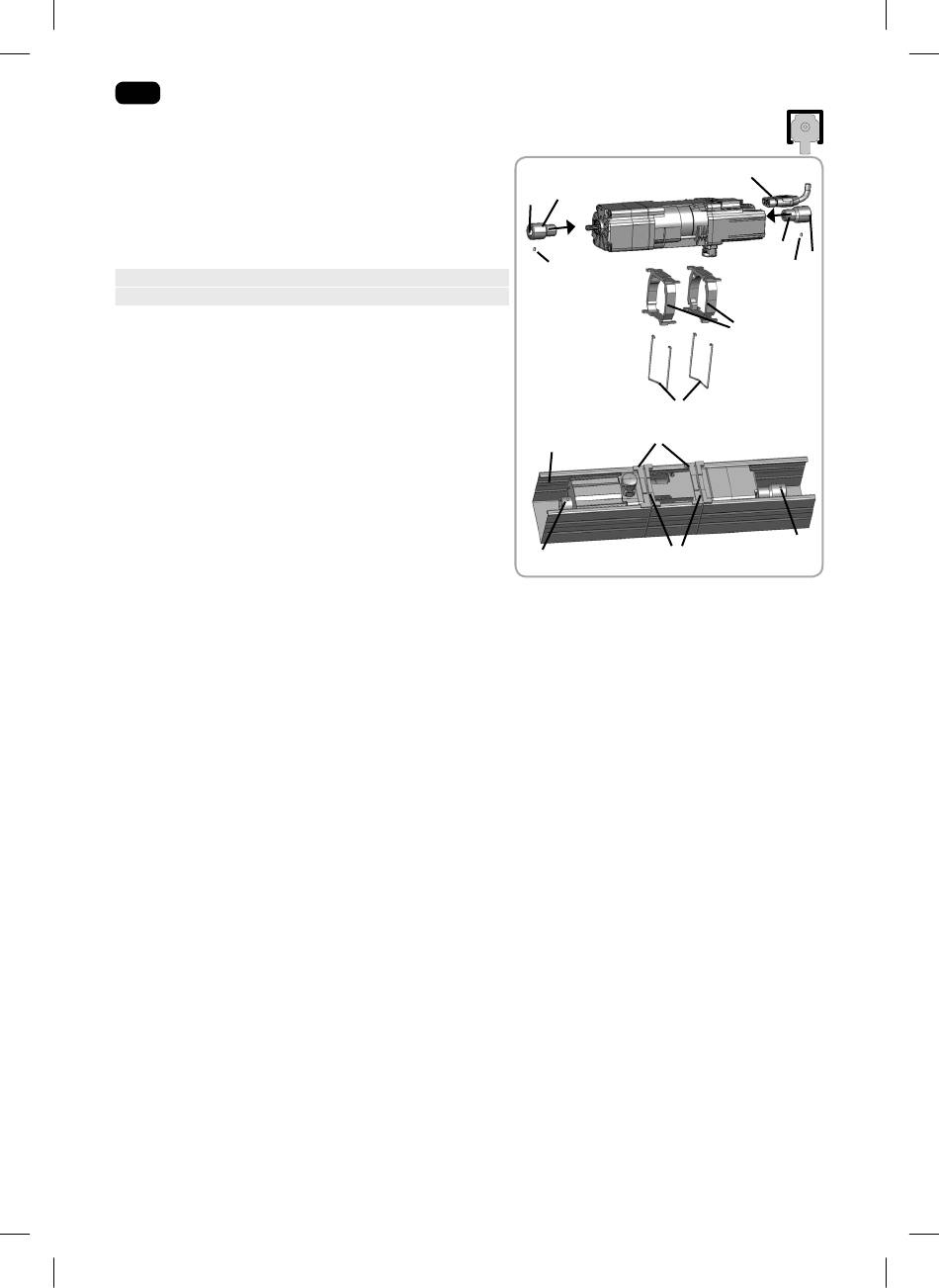

2.5 Cassonetto 67 X 66 mm aperto in basso

• Avvitate i 2 adattatori (1) usando 2 viti M3 x 8 (2)
sull'asse del motore.
Coppia di serraggio = 1,35 N.m +/- 20%
• Collegare il cavo di collegamento (3) sul motore.
Verificare che il
parte rotante del
• Montare i due adattatori del cassonetto (8) sul
motore.
• Inserire il motore nel cassonetto (4).
• Usando delle clip (5), fissare il motore nel cassonetto
(4).
Le immagini hanno uno scopo
52
puramente indicativo.
5072038D J4 RTS.indd 52
cavo non passi sopra
motore o del meccanismo.
Copyright © 2013-2017 SOMFY ACTIVITES SA. All rights reserved.
2 1
7
una
8
4
7
3
1
2
7
8
5
7
5
