2.3 Caisson 57 x 51 mm ouvert en haut

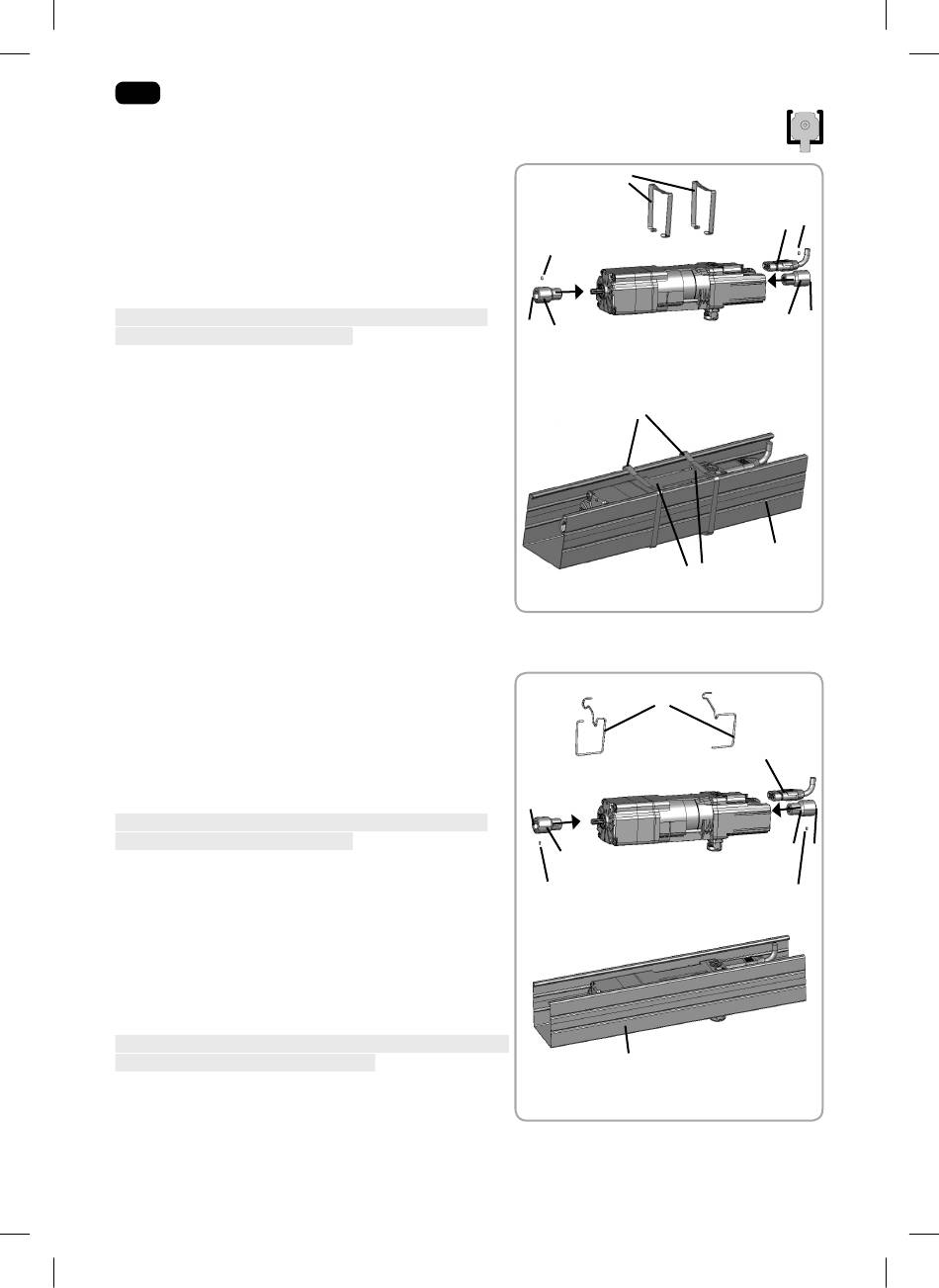

Montage avec clips extérieurs
• Visser les 2 adaptateurs (1) au moyen de 2 vis M3x8 (2)
sur l'axe du moteur.
Couple de serrage = 1,35 N.m +/- 20%
• Brancher le câble de raccordement (3) sur le moteur.
S'assurer que le câble ne passe pas sur une partie tour-
nante du moteur ou du mécanisme.
• Insérer le moteur dans le caisson (4).
• À l'aide des clips (5), fixer le moteur dans le caisson (4)
par-dessus les bandes acoustiques (6a).
• L'axe peut être fixé dans l'adaptateur avec une vis sans
tête (7)
Couple de serrage = 2 N.m maximum
Montage avec clips intérieurs
• Visser les 2 adaptateurs (1) au moyen de 2 vis M3x8 (2)
sur l'axe du moteur.
Couple de serrage = 1,35 N.m +/- 20%
• Brancher le câble de raccordement (3) sur le moteur.
S'assurer que le câble ne passe pas sur une partie tour-
nante du moteur ou du mécanisme.
• Insérer le moteur dans le caisson (4).
• À l'aide des clips (5), fixer le moteur dans le caisson (4).
• L'axe peut être fixé dans l'adaptateur avec une vis sans
tête (7).
Couple de serrage = 2 N.m maximum
Les clips intérieurs ne sont pas utilisables avec les moteurs
J418 (moteurs J4 à couple de 18 N.m).
