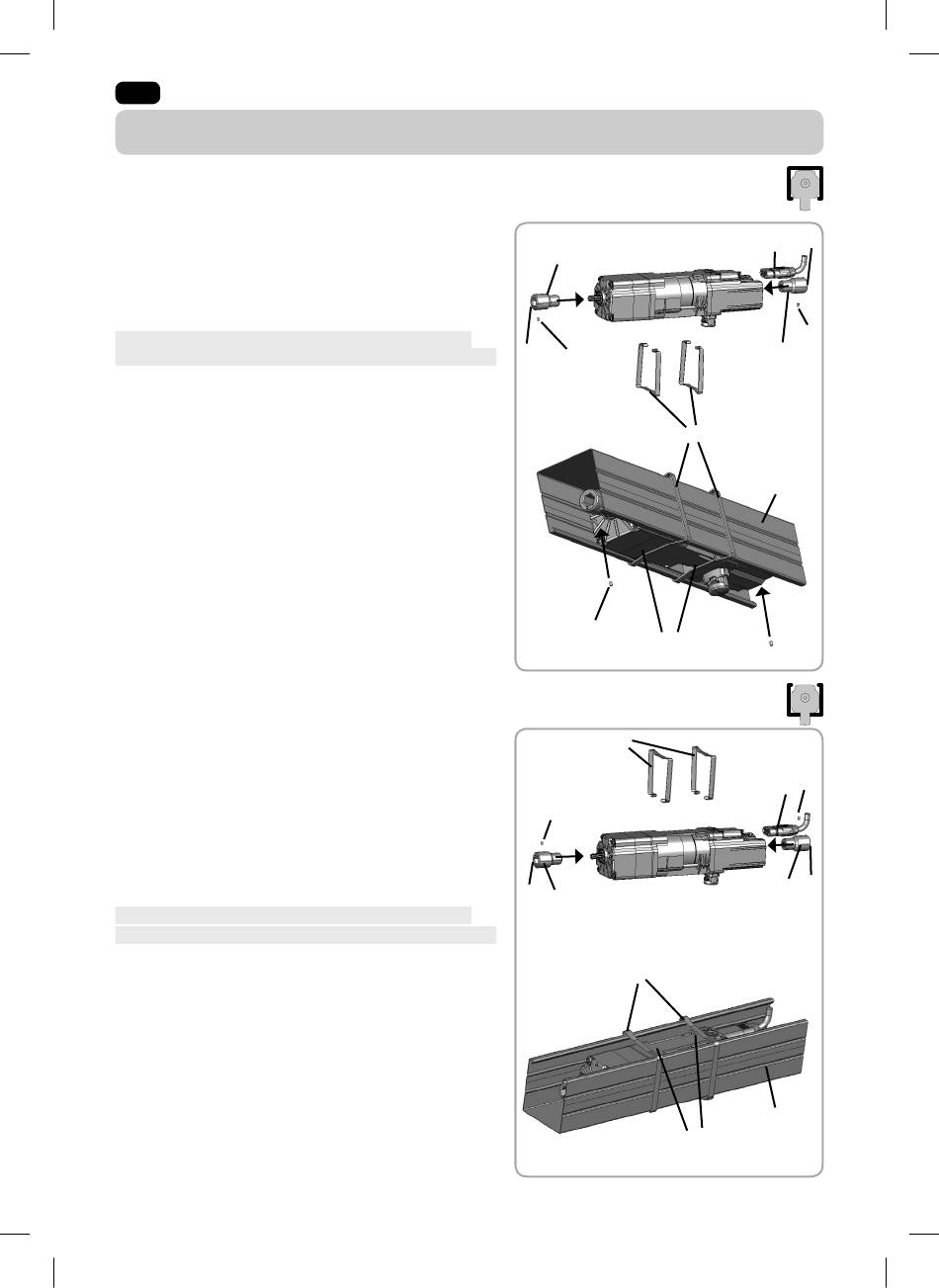

2. MONTAGE

2.1 Kopfschiene 57 x 51 mm oder 58 x 56 mm, unten offen
• Schrauben Sie die 2 Adapter (1) mit 2 Schrauben M3x8
(2) an die Antriebswelle.
Anzugsmoment = 1,35 N.m +/- 20%
• Schließen Sie das Stromversorgungskabel (3) am
Antrieb an.
Vergewissern Sie sich, dass das Kabel nicht über ein
drehendes Teil des Antriebs oder des Gestänges verläuft.
• Die Kopfschiene (4) im Bereich des Antriebs seitlich
zusammendrücken.
• Schieben Sie den Antrieb in die Kopfschiene (4)
• Unterlegen Sie den Antrieb mit kleinen Schalldämmstrei-
fen (6a) und fixieren Sie ihn dann mithilfe der Halteklam-
mern (5) in der Kopfschiene (4).
• Die Welle kann mit einem Gewindestift (7) im Adapter
fixiert werden.
Anzugsmoment = 2 N.m maximal

2.2 Kopfschiene 58 x 56 mm, oben offen

Montage mit außenliegenden Halteklammern
• Schrauben Sie die 2 Adapter (1) mit 2 Schrauben M3x8
(2) an die Antriebswelle.
Anzugsmoment = 1,35 N.m +/- 20%
• Schließen Sie das Stromversorgungskabel (3) am
Antrieb an.
Vergewissern Sie sich, dass das Kabel nicht über ein
drehendes Teil des Antriebs oder des Gestänges verläuft.
• Schieben Sie den Antrieb in die Kopfschiene (4).
• Unterlegen Sie den Antrieb mit kleinen Schalldämmstrei-
fen (6a)und fixieren Sie ihn dann mithilfe der Halteklam-
mern (5) in der Kopfschiene (4)..
• Die Welle kann mit einem Gewindestift (7) im Adapter
fixiert werden.
Anzugsmoment = 2 N.m maximal
