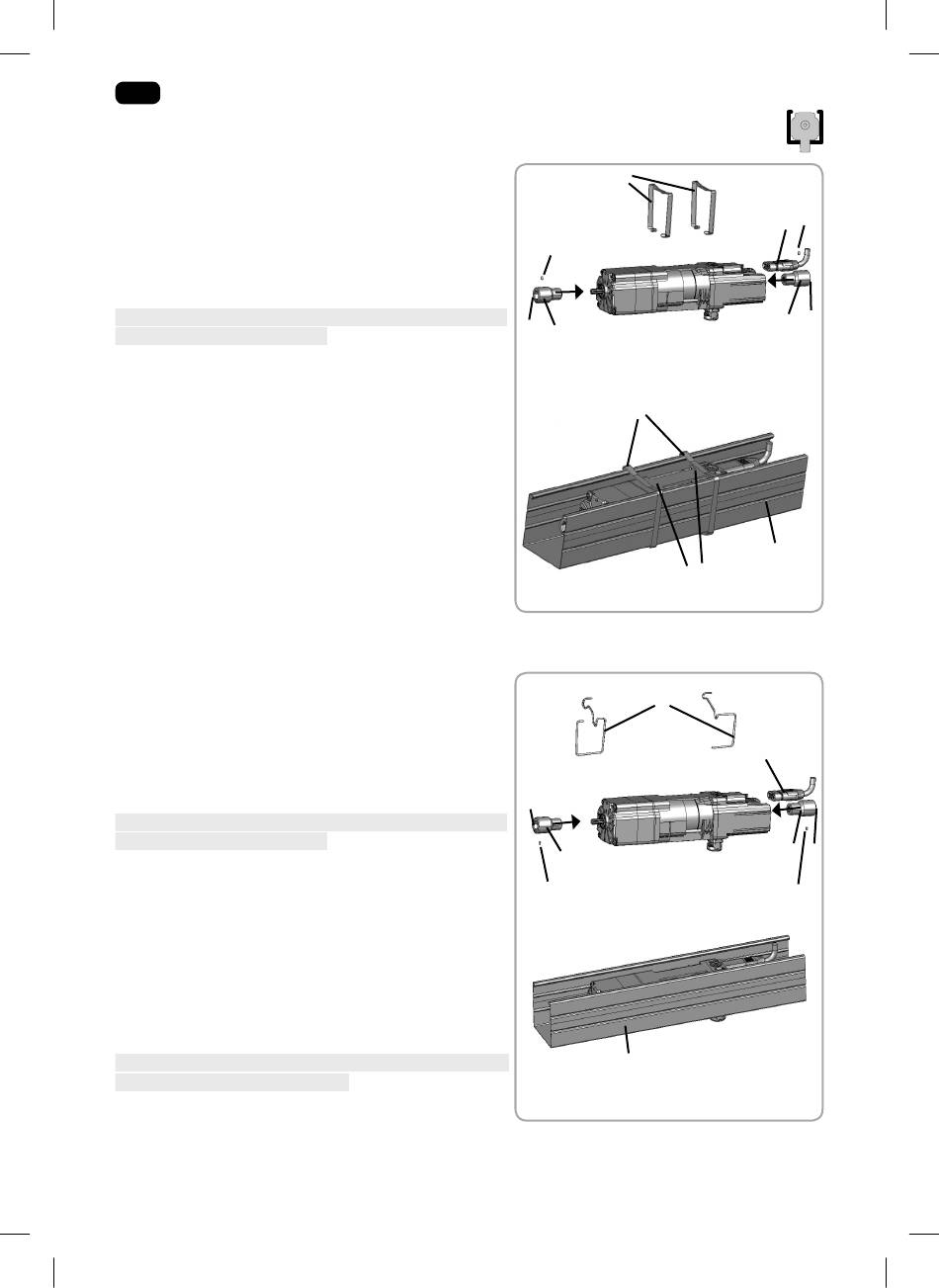

2.3 Cassonetto 57 x 51 mm aperto in alto

Montaggio con clip esterne
• Avvitare i 2 adattatori (1) usando 2 viti M3x8 (2)
sull'asse del motore.
Coppia di serraggio = 1,35 N.m +/- 20%
• Collegare il cavo di collegamento (3) sul motore.
Verificare che il cavo non passi sopra una parte rotante
del motore o del meccanismo.
• Inserire il motore nel cassonetto (4).
• Usando delle clip (5), fissare il motore nel cassonetto
(4) sopra i piccoli nastri acustici (6a).
• L'asse può essere fissato nell'adattatore usando una
vite senza testa (7).
Coppia di serraggio = 2 N.m massimo
Montaggio con clip interne
• Avvitare i 2 adattatori (1) usando 2 viti M3x8 (2)
sull'asse del motore.
Coppia di serraggio = 1,35 N.m +/- 20%
• Collegare il cavo di collegamento (3) sul motore.
Verificare che il cavo non passi sopra una parte rotante
del motore o del meccanismo.
• Inserire il motore nel cassonetto (4).
• Usando delle clip (5), fissare il motore nel cassonetto
(4).
• L'asse può essere fissato nell'adattatore usando una
vite senza testa (7).
Coppia di serraggio = 2 N.m massimo
Le clip interne non sono utilizzabili con i motori J418
(motori J4 con coppia di 18 N.m).
Le immagini hanno uno scopo
50
puramente indicativo.
