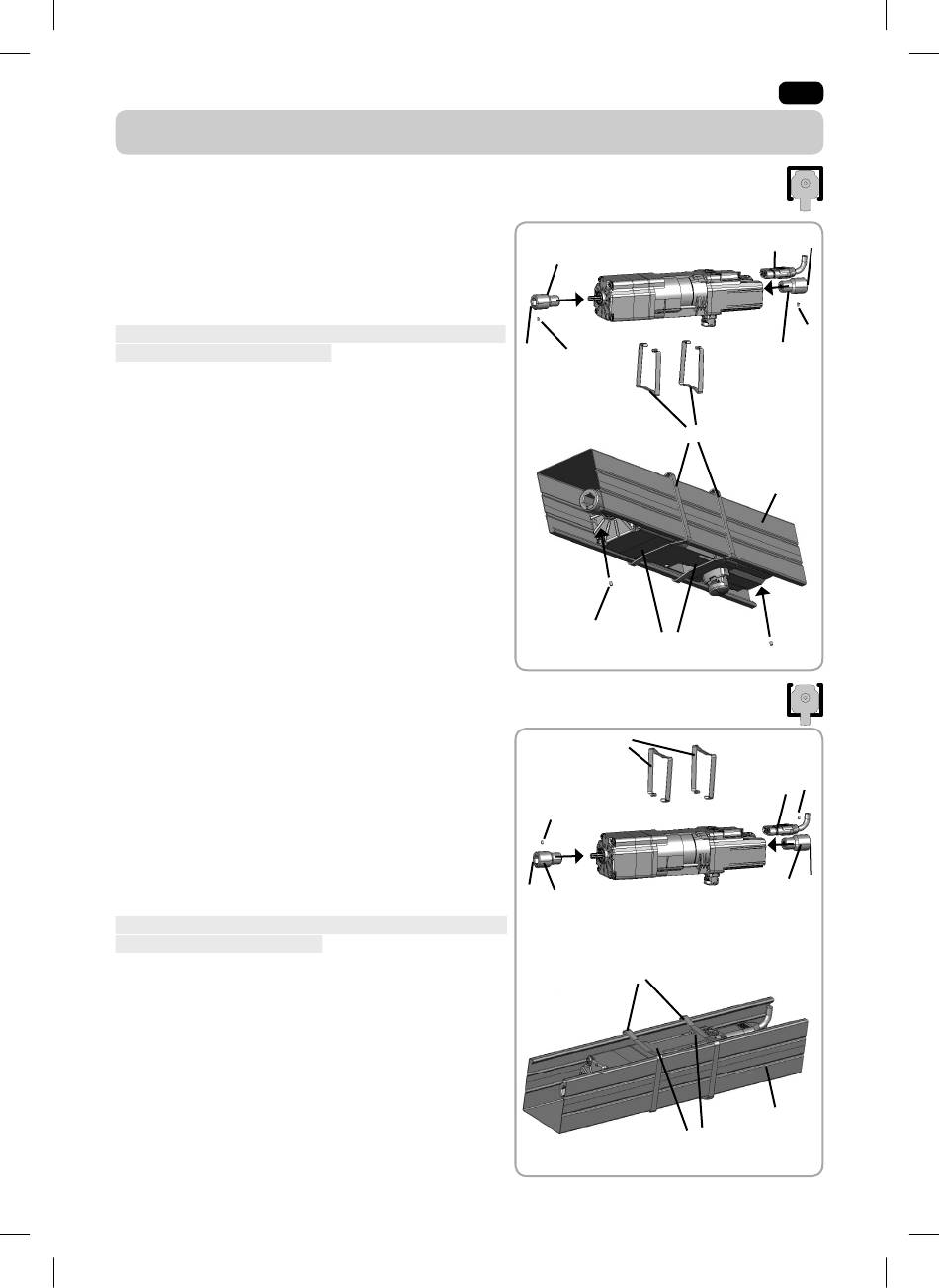

2. MONTAGGIO

2.1 Cassonetto 57 x 51 mm o 58 x 56 mm aperto in basso
• Avvitare i 2 adattatori (1) usando 2 viti M3x8 (2)
sull'asse del motore.
Coppia di serraggio= 1,35 N.m +/- 20%
• Collegare il cavo di collegamento (3) sul motore.
Verificare che il cavo non passi sopra una parte rotante
del motore o del meccanismo..
• Premere il bordo del cassonetto (4) nella zona del
motore.
• Inserire il motore nel cassonetto (4)
• Usando delle clip (5), fissare il motore nel cassonetto
(4) sopra i piccoli nastri acustici (6a).
• L'asse può essere fissato nell'adattatore usando una
vite senza testa (7)
Coppia di serraggio = 2 N.m massimo

2.2 Cassonetto 58 x 56 mm aperto in alto

Montaggio con clip esterne
• Avvitare i 2 adattatori (1) usando 2 viti M3x8 (2)
sull'asse del motore.
Coppia di serraggio = 1,35 N.m +/- 20%
• Collegare il cavo di collegamento (3) sul motore.
Verificare che il cavo non passi sopra una parte rotante
del motore o del meccanismo
• Inserire il motore nel cassonetto (4).
• Usando delle clip (5), fissare il motore nel cassonetto
(4) sopra i piccoli nastri acustici (6a).
• L'asse può essere fissato nell'adattatore usando una
vite senza testa (7).
Coppia di serraggio = 2 N.m massimo
Copyright © 2013-2017 SOMFY ACTIVITES SA. All rights reserved.
5072038D J4 RTS.indd 49
1
2
7
5
7
6a
5
7
2
1
5
6a
Le immagini hanno uno scopo
puramente indicativo.
IT
2
3
7
1
4
3 7
2
1
4
49
31/05/2017 11:18:27
