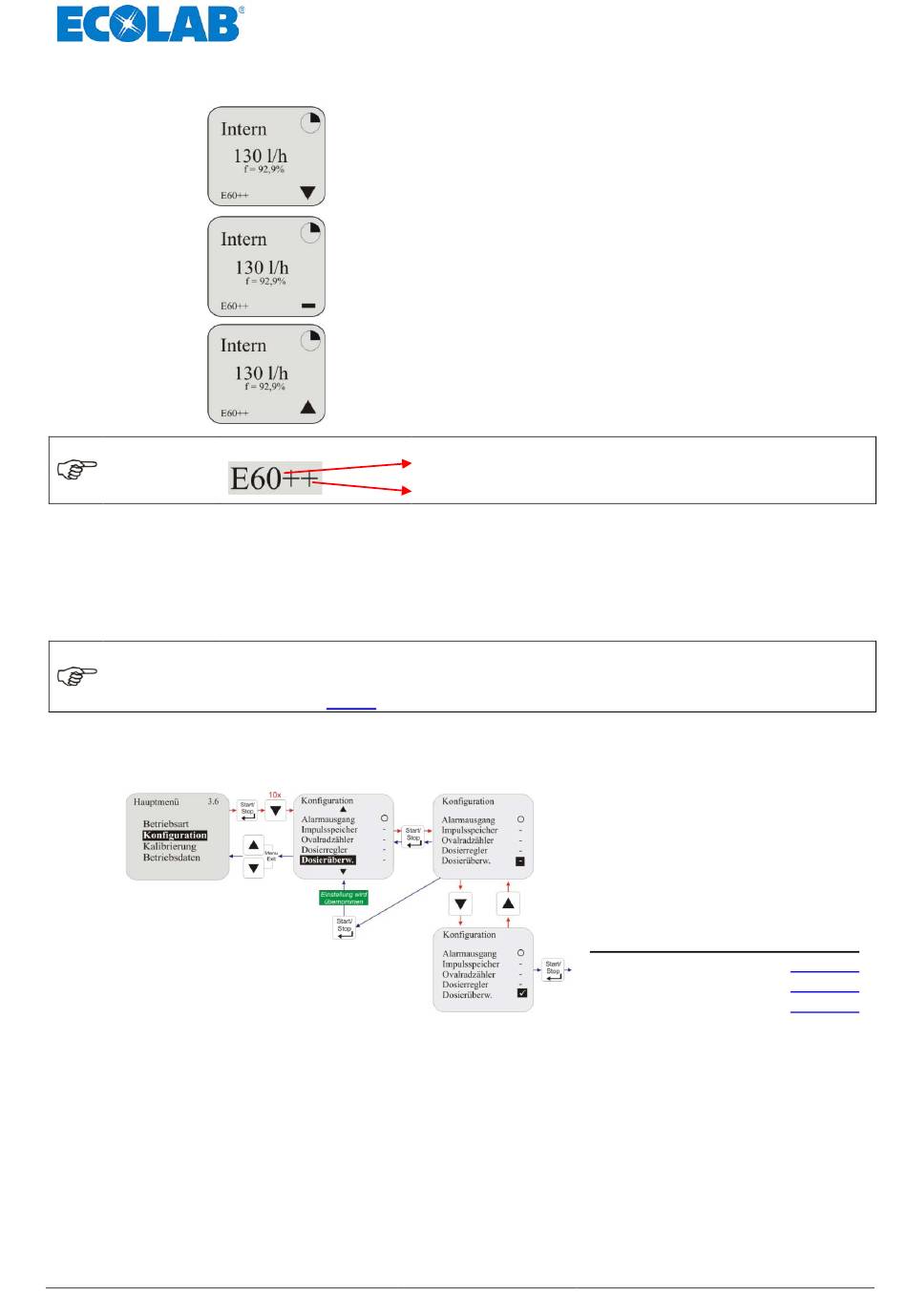

10.3.12.2 Displayanzeige in der Betriebsebene bei aktiviertem Dosierregler

Abb. 10.30
Abb. 10.31
Abb. 10.32
Abb. 10.33
HINWEIS
10.3.13 Konfiguration / Dosierüberwachung
Bei aktivierter Dosierüberwachung werden die Pumpenhübe mit den eingehenden Impulsen
von einer angeschlossenen externen Dosierüberwachung (z. B. Ovalradzähler) verglichen.
Wird dabei eine einstellbare Toleranzgrenze überschritten erfolgt eine Alarmmeldung.
Wenn ein Ovalradzähler als Dosierüberwachungseinheit angeschlossen ist und
entsprechend ausgewertet werden soll, dann muss neben Konfiguration /
HINWEIS
Dosierüberwachung auch die Funktion Konfiguration / Ovalradzähler aktiviert sein
(siehe Kapitel 10.3.11).
10.3.13.1 Auswählen
417101799_EMP_IV_E60.docx
▼ = Dosierabweichung nach unten
Die Pumpe fördert aktuell weniger, als die voreingestellte Hubfrequenz
(hier beispielsweise 100/min) verlangt.
Die Dosierfrequenz wird automatisch erhöht, bis der Wert angeglichen
ist.
- = Keine Dosierabweichung
Die Pumpe fördert exakt die Menge, die voreingestellt (hier
beispielsweise 100/min) ist.
Eine Nachregelung zur Korrektur ist nicht erforderlich.
▲ = Dosierabweichung nach oben
Die Pumpe fördert aktuell mehr, als die voreingestellte Hubfrequenz
(hier beispielsweise 100/min) verlangt.
Die Dosierfrequenz wird automatisch abgesenkt, bis der Wert
angeglichen ist.
Dongle-Platine montiert.
Ovalradzähler OGM
- 37 -
PLUS
montiert.
Abb. 10.34
- Dosierüberwachung inaktiv.
(Standardeinstellung)
 Dosierüberwachung aktiv.
Mit Aktivierung der
Dosierüberwachung erscheint ein
Untermenü mit folgenden Punkten:
Menüpunkt
• Pumpe stoppen
• Hübe
• Abweichung
siehe Kapitel
10.3.13.2
10.3.13.3
10.3.13.4
