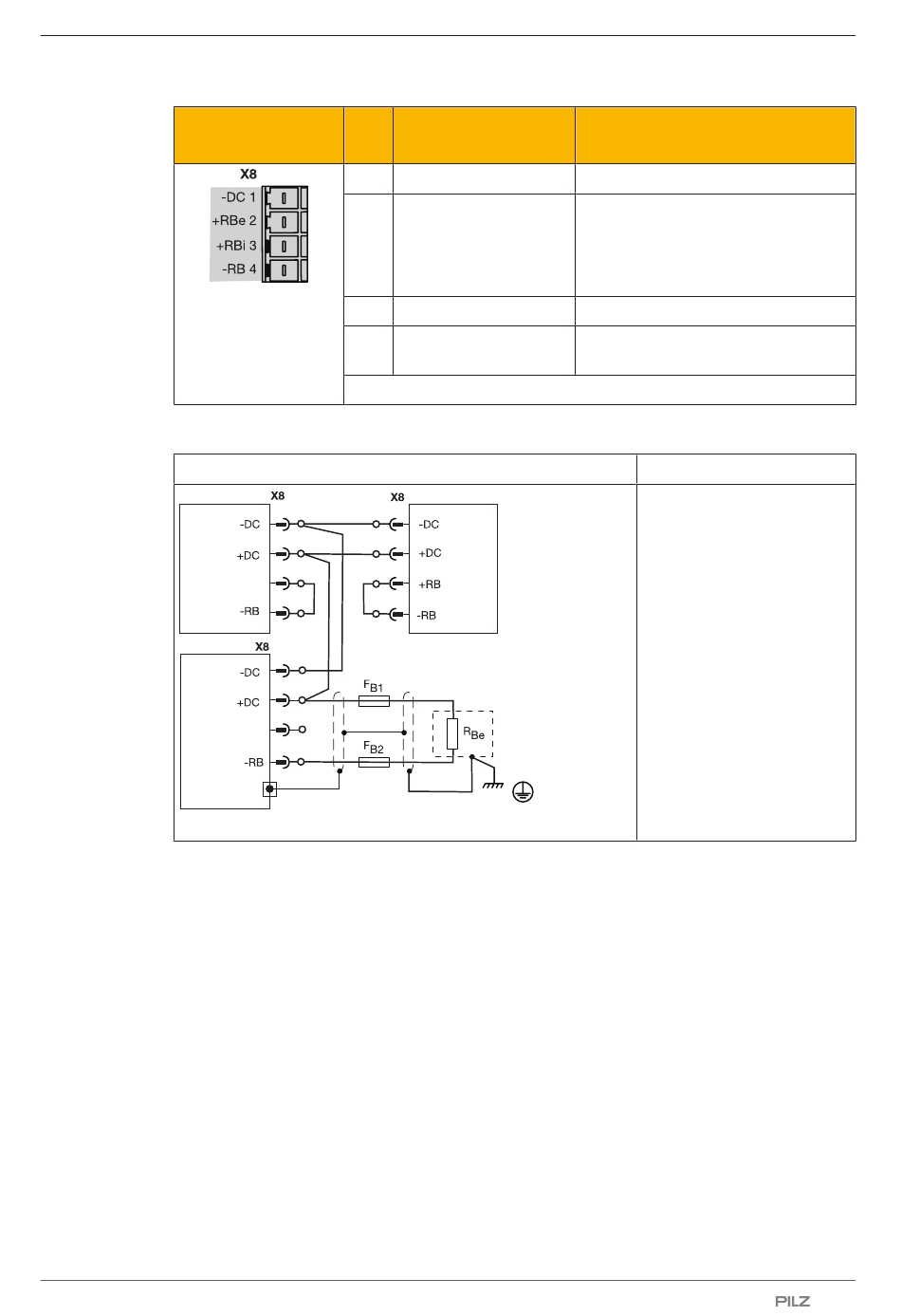

Raccordement
Connecteur X8
Affectation des connecteurs
Circuit de sortie / circuit d'entrée
PMCprotego D
+RBe/
+RBe/
Raccordement
Systèmes multi-axes
En cas de systèmes multi-axes, tenez compte des conditions spécifiques de votre installa-
tion. Dans les systèmes multi-axes, les variateurs de puissance peuvent être couplés via le
circuit intermédiaire.
Les longueurs de câble max., comme pour les systèmes mono-axes, ne sont possibles
qu'en tenant strictement compte des exigences matérielles.
Manuel d'utilisation PMCprotego D.01 à D.24
21934-FR-09
Bor
Désignation
ne
1
-DC
2
+Rbe/+DC
3
+RBi
4
-RB
1
1
2
2
3
3
+RBi
4
4
1
2
3
+RBi
4
Description
Tension du circuit intermédiaire -DC
Tension du circuit intermédiaire
+DC
Raccordement de la résistance de
freinage externe +
Résistance de freinage interne
Raccordement de la résistance de
freinage externe -
PMCprotego D
Circuit intermédiaire
Longueur du câble ≤ 200
mm :
Utilisez des fils individuels
non blindés (2,5 mm²)
Longueur du câble > 200
mm :
Utiliser des câbles blindés
| 125
