- Page 1 PSSu E F 4DI(-T)(-R) Système décentralisé PSSuniversal I/O Manuel d'utilisation-21310-FR-08...
-
Page 2: Avant-Propos
Ce document est une traduction du document d'origine. Tous les droits relatifs à cette documentation sont réservés à Pilz GmbH & Co. KG. L’utili- sateur est autorisé à faire des copies pour son usage interne. Des remarques ou des sug- gestions afin d’améliorer cette documentation seront les bienvenues. -
Page 3: Table Des Matières
Chapitre 6 Câblage Généralités sur le câblage 6.1.1 Mécanique de raccordement des supports Repérage des bornes Raccordement du module Chapitre 7 Utilisation Messages Dispositifs d’affichage 7.2.1 Dispositifs d’affichage pour le diagnostic du module Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08... - Page 4 Contenu 7.2.2 Dispositifs d’affichage pour l’état d’entrée Chapitre 8 Caractéristiques techniques Données de sécurité Chapitre 9 Références Produit Accessoires Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08...
-
Page 5: Validité De La Documentation
Introduction Introduction Validité de la documentation La présente documentation est valable pour les types de produits PSSu E F 4DI, PSSu E F 4DI-T et PSSu E F 4DI-R. Elle reste valable jusqu'à la publication d'une nouvelle documen- tation. Ce manuel d'utilisation explique le mode de fonctionnement et l’exploitation, décrit le mon- tage et donne des informations sur le raccordement du produit. - Page 6 être endommagé(s) et précise les mesures de précaution appropriées. Elle signale par ailleurs des emplacements de textes particu- lièrement importants. INFORMATIONS Cette remarque fournit des conseils d'utilisation et vous informe sur les par- ticularités. Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08...
-

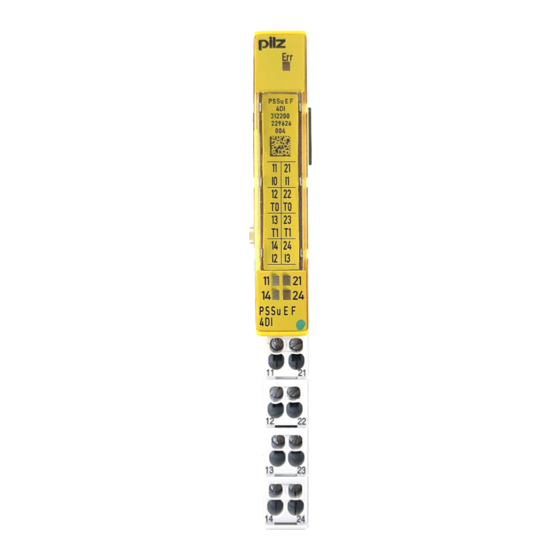

Page 7: Structure Du Module
Pour les applications failsafe dans les environnements de systèmes A et B Modèle se terminant par la lettre « T » : PSSu E F 4DI-T : pour des exigences environnementales élevées Modèle se terminant par la lettre R :... - Page 8 3 : champ d’inscription pour le repérage des bornes sur le support 4 : affichage de l'état par des LEDs 5 : désignation du module électronique 6 : niveau de raccordement 1 7 : niveau de raccordement 2 8 : niveau de raccordement 3 Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08...
- Page 9 11 : ouvertures de raccordement rondes (niveaux de raccordement 1, 2, 3 et 4) pour le raccordement des câbles de signaux 12 : fente de montage pour les marqueurs de couleur permettant d’identifier le niveau de raccordement (niveaux de raccordement 1, 2, 3 et 4). Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08...
-
Page 10: Chapitre 3 Sécurité
Le module peut être utilisé pour les applications failsafe dans les environnements de sys- tème A et B (système d'automatismes PSS 4000). Les modules PSSu E F 4DI et PSSu E F 4DI-T peuvent être utilisés en tant que compo- sants de sécurité conformément à la directive ascenseurs 95/16/CE et aux exigences de l’EN 81-1/2:1998+A3:2009, l’EN 81-20:2015, l’EN 81-50:2015, l’EN 81-22:2014 et de... -
Page 11: Prescriptions De Sécurité
PSSu BP 1/12 S PSSu BP 1/12 C PSSu BP-C1 1/12 S PSSu BP-C1 1/12 C Les modules PSSu E F 4DI-T et PSSu E F 4DI-R peuvent être utilisés avec les supports suivants : PSSu BP 1/8 S-T PSSu BP 1/8 C-T... -
Page 12: Fin De Vie
Lors de la mise hors service, veuillez vous référer aux législations locales relatives à la fin de vie des appareils électroniques (exemple : législation sur les appareils électriques et électroniques). Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08... -
Page 13: Description Du Fonctionnement
Il est possible d’activer ou de désactiver les tests impulsionnels. Les tests impulsionnels activés sont le réglage par défaut. Lorsque les tests impulsionnels sont désactivés, l’alimentation des périphéries sur les sorties est disponible en permanence. Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08... -
Page 14: Mécanismes De Protection Intégrés
(configuration pour chaque module) : Configuration « R » Attribution d’une sortie de tests impulsionnels à une entrée (configuration pour chaque entrée) Optimisation de la mémoire image Standard en combinant les bits voisins de même type. Configuration « * » Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08... -
Page 15: Adresses Dans La Mémoire Image
Élément des don- Nom des données d'en- nées d'entrées / nées d'entrées / trées / sorties sorties sorties Signification I0(11), I1(21), I2(14), I3(24) FS_I_DI Data : SAFEBOOL Données d'entrée I0 à I3 Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08... -
Page 16: Montage
à la terre ou en portant un bracelet de mise à la terre. 5.1.1 Dimensions Pour les supports avec quatre niveaux de raccordement : 12,6 mm 8,1 mm 52,1 mm (0.496") (0.319") (2.051") 12,6 mm 72,6 mm (0.496") (2.858") Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08... -
Page 17: Monter Le Support
Enfoncez le support par l’arrière [2], jusqu’à entendre l’enclenchement. Poussez vers la gauche le support sur le rail de montage, jusqu’à entendre l’enclenche- ment [3] des deux crochets de fixation latéraux sur le module voisin. Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08... -
Page 18: Monter Et Démonter Le Module Électronique
électronique pendant que l'autre partie s'ancre dans le support. Ainsi, le support va être codé. La mécanique des modules électriques est conçue pour supporter jusqu'à 50 cycles de connexion. Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08... -
Page 19: Monter Un Module Électronique
Montage 5.3.1 Monter un module électronique Procédure : L’enclenchement du module électronique doit être audible [1]. Identifiez le module électronique avec des bandes de repérage [2]. Représentation schématique : Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08... -
Page 20: Retirer Un Module Électronique
Environnement de système B : – Toutes les sorties matérielles failsafe du système PSSu passent à l'état de sécurité. – Pour les sorties failsafe des modules, les valeurs de remplacement sont utilisées avec Valid-Bits = FALSE. Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08... - Page 21 Montage ATTENTION ! La formation d’étincelles peut entraîner des dysfonctionnements et des er- reurs ! Echanger uniquement le module lorsque la charge est coupée ! Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08...
-
Page 22: Câblage
Introduisez [4] le tournevis dans l’ouverture d’actionnement rectangulaire [1]. – Introduisez [5] le câble dénudé jusqu’au fond de l’ouverture de fixation cylindrique [2]. – Retirez le tournevis [6]. – Vérifier la bonne fixation du câble. Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08... - Page 23 Pour serrer les embouts, vous pouvez utiliser une pince à embouts possédant une forme de sertissage A ou C, conformément à la norme EN 60947-1, par exemple, le modèle PZ 1,5 ou PZ 6,5 de l’entreprise Weidmüller. Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08...
- Page 24 Câblage – Couple de serrage maximal : 0,8 Nm Utilisez uniquement des fils de câblage en cuivre. Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08...
-
Page 25: Repérage Des Bornes
12-22 : test impulsionnel T0 ou sortie +24 V (alimentation des périphéries, 12-22 pontage interne) 13-23 : test impulsionnel T1 ou sortie +24 V (alimentation des périphéries, 13-23 pontage interne) 14 : entrée I2 24 : entrée I3 Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08... - Page 26 14 : entrée I2 24 : entrée I3 15-25 : test impulsionnel T1 ou sortie +24 V (alimentation des périphéries, 15-25 pontage interne) 16-26 : potentiel sur le rail C (13-23-16-26 – pontage in- terne) Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08...
-
Page 27: Raccordement Du Module
+ 24 V Sans test impulsionnel (non contrôlé) Capteur avec canaux homogènes + 24 V + 24 V Sans test impulsionnel (non contrôlé) Capteur avec canaux diversitaires + 24 V + 24 V Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08... - Page 28 Câblage Circuit d’entrée Capteur monocanal Capteur à deux canaux Avec test impulsionnel (contrôlé) Avec test impulsionnel (contrôlé) Capteur avec canaux homogènes Avec test impulsionnel (contrôlé) Capteur avec canaux homogènes Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08...
- Page 29 Câblage Circuit d’entrée Capteur monocanal Capteur à deux canaux Avec test impulsionnel (contrôlé) Capteur avec canaux diversitaires Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08...
-
Page 30: Utilisation
Cause possible : entrée dé- fectueuse. Erreur lors du test impulsionnel Causes possibles : court-circuit Éliminer le court-circuit ou rempla- entre un test impulsionnel et une cer le module défectueux. tension d’alimentation ou module défectueux. Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08... -
Page 31: Dispositifs D'affichage
12 22 - - - Signal 0 13 23 (entrée 14 24 vert Signal 1 - - - Signal 0 (entrée vert Signal 1 - - - Signal 0 (entrée vert Signal 1 Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08... - Page 32 Plage des intensités d’en- trée 2,6 - 7,8 mA 2,6 - 7,8 mA 2,6 - 7,8 mA Tension de seuil min. pour un changement de signal de « 1 » à « 0 » Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08...
- Page 33 – – EN 50125-3 Lieu d’utilisation – – Zone de voie (1 m - 3 m) selon la norme – – EN 61373 Lieu d’utilisation Catégorie 1, classe A + – – Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08...
- Page 34 0,35 mm 0,35 mm 0,35 mm Accélération 0,23g Bruit selon la norme – EN 60068-2-64 EN 61373 Fréquence – 5 - 500 Hz 5 - 150 Hz Accélération – 1,9grms 0,79 g RMS Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08...
- Page 35 60,2 mm 60,2 mm 60,2 mm Poids 35 g 37 g 36 g Codage mécanique Désignation Couleur jaune jaune jaune Si des normes sont indiquées sans date, on retiendra la dernière version 2009-10. Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08...
- Page 36 SIL / PL des appareils utilisés et peuvent varier par rapport à celles- ci. Pour le calcul des valeurs SIL / PL de la fonction de sécurité, nous re- commandons l'outil logiciel PAScal. Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08...
-
Page 37: Références
PSSu BP-C1 1/12 C Support avec rail C et borniers à ressorts 312 623 PSSu BP-C1 1/12 C-T Support avec rail C et borniers à ressorts, modèle se terminant 314 623 par la lettre T Manuel d'utilisation PSSu E F 4DI(-T)(-R) , 21310-FR-08... -
Page 38: Première Page
