Manuels Connexes pour Pilz PNOZ m ES Profinet
Sommaire des Matières pour Pilz PNOZ m ES Profinet
- Page 1 PNOZ m ES Profinet Micro automates configurables de sécurité PNOZmulti 2 Manuel d'utilisation-1003386-FR-07...
- Page 2 Toutes les personnes sont assurées d’être considérées sans discrimination et sur un pied d’égalité. Tous les droits relatifs à cette documentation sont réservés à Pilz GmbH & Co. KG. L’utili- sateur est autorisé à faire des copies pour un usage interne. Des remarques ou des sug- gestions afin d’améliorer cette documentation seront les bienvenues.
-
Page 3: Table Des Matières
Préparation à la mise en service ....................6.4.1 Transférer un projet modifié dans le système PNOZmulti ............6.4.2 Paramétrer l'adresse IP ......................6.4.3 Installer le fichier GSDML ......................Exemple de raccordement......................Fonctionnement ........................Messages ..........................Manuel d'utilisation PNOZ m ES Profinet 1003386-FR-07... - Page 4 Contenu Caractéristiques techniques ....................Références ..........................Produit ............................Accessoires ..........................Manuel d'utilisation PNOZ m ES Profinet 1003386-FR-07...
-
Page 5: Introduction
Introduction Introduction Validité de la documentation La documentation est valable pour le produit PNOZ m ES Profinet. Elle est valable jusqu’à la publication d’une nouvelle documentation. Ce manuel d’utilisation explique le mode de fonctionnement et l’exploitation, décrit le mon- tage et fournit des informations sur le raccordement du produit. -
Page 6: Informations Sur La Licence D'un Autre Fabricant
Informations sur la licence d’un autre fabricant Ce produit contient différentes licences pour le logiciel Open Source. Pour de plus amples informations, veuillez consulter le document « Third-party manufactu- rer license information PNOZ m ES Profinet » (document n° 1006138) sur www.pilz.com. Manuel d'utilisation PNOZ m ES Profinet 1003386-FR-07... -
Page 7: Vue D'ensemble
Max. 1 PNOZ m ES Profinet peut être raccordé à l’appareil de base Deux ports RJ45 PNOZ m ES Profinet <V2.0 : fonctions Profinet IO Device V2.2 conformément à la classe PNOZ m ES Profinet à partir de V2.0 : fonctions Profinet IO Device V2.3 conformément à la classe C Fonctions compatibles : –... -
Page 8: Vue De Face

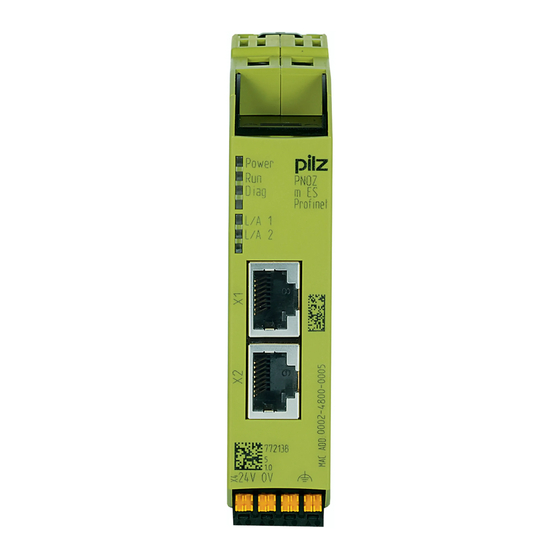

X1, X2 : interfaces Profinet 0 V, 24 V : raccordement à la tension d'alimentation : mise à la terre LED : – Power – Run – Diag – L/A 1 – L/A 2 Manuel d'utilisation PNOZ m ES Profinet 1003386-FR-07... -
Page 9: Sécurité
VDE 0113 partie 1 et EN 60204-1. Le module d'extension ne doit pas être utilisé pour des fonctions de sécurité. Le module PNOZ m ES Profinet peut être utilisé comme composant non dédiés à la sécuri- té conformément à la directive ascenseurs 2014/33/UE. -
Page 10: Configuration Requise Du Système
été formé conformément aux prescriptions ; des modifications de quelque type que ce soit ont été apportées (exemple : remplace- ment de composants sur les circuits imprimés, travaux de soudage, etc.). Manuel d'utilisation PNOZ m ES Profinet | 10 1003386-FR-07... -
Page 11: Fin De Vie
N’ouvrez pas le boîtier et n’effectuez pas de modifications non autorisées. En cas de travaux de maintenance (exemple : remplacement des contacteurs), coupez impérativement la tension d’alimentation. Manuel d'utilisation PNOZ m ES Profinet | 11 1003386-FR-07... -
Page 12: Description Du Fonctionnement
Les entrées et sorties virtuelles qui doivent être transmises via PROFINET sont sélection- nées et configurées dans le PNOZmulti Configurator. Le raccordement entre l'appareil de base et le module d'extension PNOZ m ES Profinet est réalisé au moyen d'un cavalier de pontage. -
Page 13: Affectation Des Entrées / Sorties Dans Le Pnozmulti Configurator Aux Entrées / Sorties Pro
4 octets de sorties Sorties virtuelles o32 – o63 4 octets de sorties Sorties virtuelles o64 – o95 4 octets de sorties Sorties virtuelles o96 – o127 4 octets de sorties Manuel d'utilisation PNOZ m ES Profinet | 13 1003386-FR-07... -
Page 14: Schéma De Principe
Description du fonctionnement Schéma de principe 24V 0V FE 24V 0V Manuel d'utilisation PNOZ m ES Profinet | 14 1003386-FR-07... -
Page 15: Montage
Veillez à vous décharger avant de toucher le produit, par exemple, en touchant une surface conductrice mise à la terre ou en portant un bracelet de mise à la terre. Dimensions en mm 22,5 101,4 (4,11“) (0,88“) Manuel d'utilisation PNOZ m ES Profinet | 15 1003386-FR-07... -
Page 16: Relier L'appareil De Base Et Les Modules D'extension
à gauche ou à droite de l’appareil de base, en fonction de leur type. Consultez le document « Architecture du PNOZmulti » pour connaître le nombre de mo- dules et les types de modules qui peuvent être reliés à l’appareil de base. Manuel d'utilisation PNOZ m ES Profinet | 16 1003386-FR-07... -
Page 17: Mise En Service
Installer et retirer le module d’extension uniquement lorsqu’il est hors ten- sion. IMPORTANT Lors de l'installation, tenez impérativement compte des directives de l'asso- ciation des utilisateurs de PROFIBUS & PROFINET International (PI). Manuel d'utilisation PNOZ m ES Profinet | 17 1003386-FR-07... -
Page 18: Raccorder La Tension D'alimentation
IMPORTANT Lors de la mise en service et après chaque modification du programme utili- sateur, il faut vérifier si les circuits de sécurité fonctionnent correctement. Manuel d'utilisation PNOZ m ES Profinet | 18 1003386-FR-07... -
Page 19: Paramétrer L'adresse Ip
Installer le fichier GSDML Installez le fichier GSDML. Vous trouverez le fichier GSDML sur notre site internet www.pilz.fr. Exemple de raccordement PROFINET Controller PROFINET PROFINET PROFINET Device 1 Device 2 Device 3 Manuel d'utilisation PNOZ m ES Profinet | 19 1003386-FR-07... -
Page 20: Fonctionnement
Le module d’extension PNOZ m ES Profinet est configuré et démarré automatiquement. Les LEDs « Run » und « Diag » affichent l’état du PNOZ m ES Profinet sur PROFINET. Si le module d’extension PNOZ m ES Profinet ne reçoit aucune configuration de l’appareil de base pendant 30 secondes, le module d’extension PNOZ m ES Profinet se raccorde à... -
Page 21: Caractéristiques Techniques
Sollicitation due à l’humidité selon la norme EN 60068-2-30, EN 60068-2-78 Condensation en fonctionnement non autorisée Hauteur max. de fonctionnement au-dessus du ni- veau de la mer 2000 m EN 61131-2 Manuel d'utilisation PNOZ m ES Profinet | 21 1003386-FR-07... - Page 22 Section du fil avec borniers à ressorts : flexible avec / sans embout 0,2 - 2,5 mm², 24 - 12 AWG Borniers à ressorts : points de raccordement pour chaque borne Longueur de dénudation pour les borniers à ressorts 9 mm Manuel d'utilisation PNOZ m ES Profinet | 22 1003386-FR-07...
- Page 23 Caractéristiques techniques Données mécaniques Dimensions Hauteur 101,4 mm Largeur 22,5 mm Profondeur 110,4 mm Poids 86 g Si des normes sont indiquées sans date, on retiendra la dernière version 2014-04. Manuel d'utilisation PNOZ m ES Profinet | 23 1003386-FR-07...
-
Page 24: Références
Caractéristiques Référence PNOZ mm0.xp connector left Cavaliers de pontage jaunes/noirs pour la liaison 779 260 des modules, 10 pièces RJ45 Connector Connecteur mâle RJ45 à 8 broches, droit, Cat 6a 380 401 Manuel d'utilisation PNOZ m ES Profinet | 24 1003386-FR-07... - Page 25 Internet www.pilz.com ou prenez contact avec notre maison mère. Maison mère : Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Allemagne Téléphone : +49 711 3409-0, Télécopie : +49 711 3409-133, E-mail : info@pilz.com, Internet : www.pilz.com...
