Istruzioni di montaggio solo per personale specializzato

Per il montaggio del comando della sauna eseguire i seguenti passaggi:
1. Avvitare due viti con intaglio a croce (16 mm) sulla parete della sauna
a un'altezza di ca. 1,70 m e lasciandole fuoriuscire per una distanza max di
7 mm. Entrambe le viti devono essere posizionate a una distanza di 145 mm
l'una dall'altra (vedi Fig. 1).

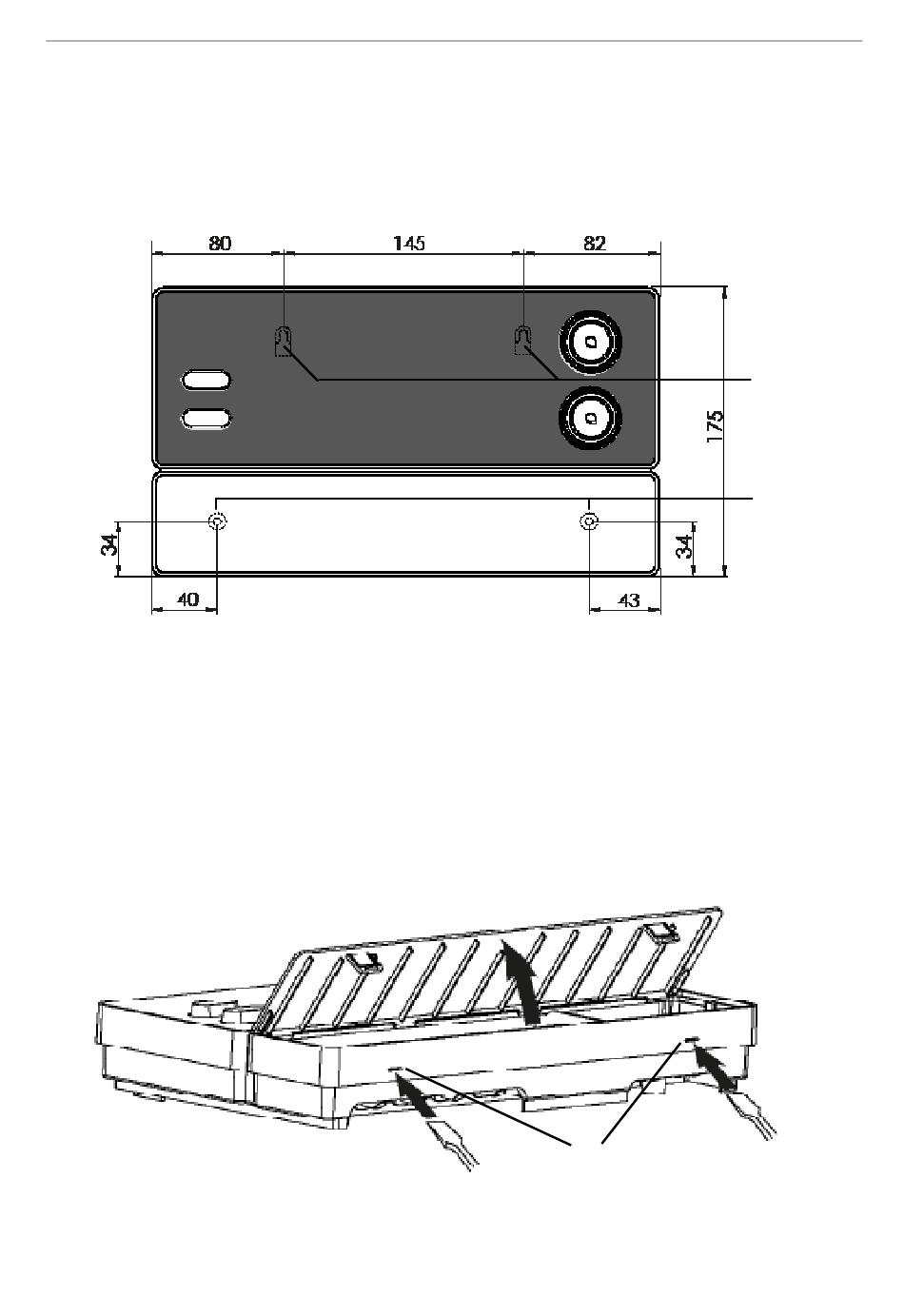

Fig. 1 Posizione del dispositivo di sospensione e dei fori
di montaggio (misure in mm)
2. Utilizzando un cacciavite, premere leggermente le chiusure a scatto
C e rimuovere il coperchio dell'alloggiamento (vedi Fig. 2).
3. Con l'ausilio del dispositivo di sospensione A, agganciare il comando della
sauna alle viti con intaglio a croce montate (vedi Fig. 1).
4. Avvitare 2 viti con intaglio a croce (16 mm) nei fori di fissaggio
inferiori B (vedi Fig. 1).
Fig. 2 Rimozione del coperchio dell'alloggiamento
C
P. 14/54
A
B
