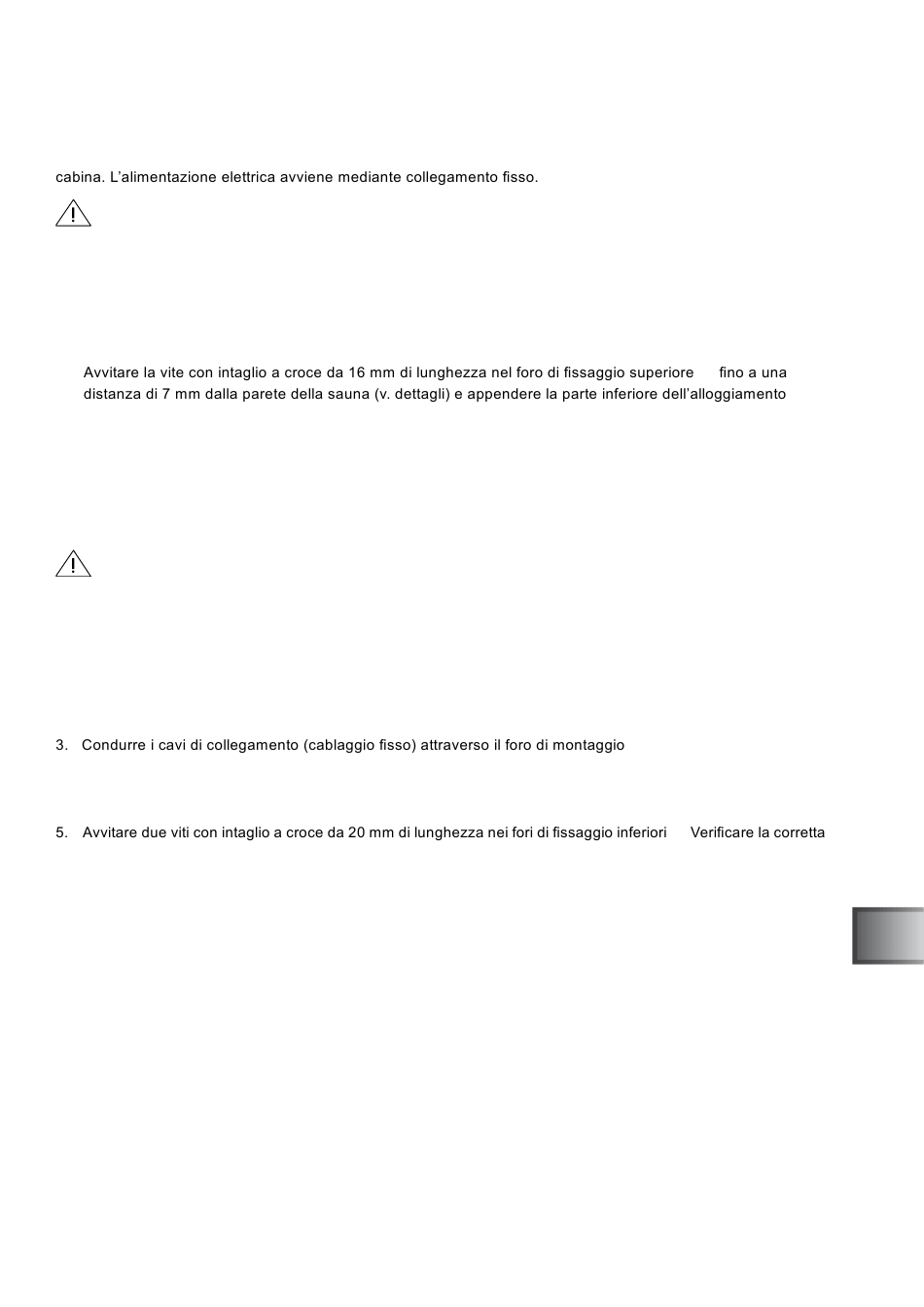

Istruzioni per il montaggio solo per personale specializzato
1 Preparativi per il montaggio del dispositivo di comando sauna Figura 1
Montare il dispositivo di comando sauna al di fuori della cabina o secondo le raccomandazioni del produttore della
ATTENZIONE - Danni all'apparecchio:
il dispositivo di comando sauna è protetto contro i getti d'acqua (grado di protezione IP X4).
Ciononostante, evitare che il dispositivo entri direttamente in contatto con acqua. Montare il dispositivo
di comando sauna in un luogo asciutto. Rispettare le condizioni ambientali di massimo 40° Celsius e
un'umidità relativa pari al 95 per cento.
1. Premere leggermente il dispositivo di blocco 5 e rimuovere la parte superiore dell'alloggiamento 6.
2.
sulla parte posteriore.
2 Montaggio del dispositivo di comando sauna Figura 2 6
1. Condurre i cavi del sensore di temperatura F I con fusibile di sovratemperatura attraverso il foro di montaggio
6 nella parte inferiore dell'alloggiamento 1 e collegare alla morsettiera 3 secondo lo schema di collegamento.
ATTENZIONE - Danni all'apparecchio:
il dispositivo di comando sauna può solo essere impiegato per il comando e la regolazione di tre circuiti
termici con una potenza termica massima di 3,0 kW per circuito termico. I cavi dei sensori devono essere
posati separatamente da altri cavi di rete e di controllo.
2. Condurre i cavi di collegamento dell'impianto di riscaldamento attraverso il foro di montaggio 8 nella parte
inferiore dell'alloggiamento 1 e collegare alle morsettiere 7/ C secondo lo schema di collegamento.
1
dell'alloggiamento
4. Condurre i cavi di illuminazione attraverso il foro di montaggio A nella parte inferiore dell'alloggiamento 1
e collegare alle morsettiere 7/ C secondo lo schema di collegamento.
aderenza della parte inferiore dell'alloggiamento 1.
WE DO IT FIRST.
e collegare alle morsettiere 7/ C secondo lo schema di collegamento.
1
4
9 nella parte inferiore
5
